6. Характеристика технологических схем, разрабатываемых в рамках проекта. Виды схем. Примеры.

В соответствии с международной практикой в последнее время в составе проекта разделяются следующие виды схем:

1. PFD (наша аналогия- принципиальная технологическая схема)- подробное описание технологии и упрощенное описание системы автоматизации.

2. PCD- упрощенное изображение технологии и полное изображение управления.

3. P&ID – подробное изображение и технологии и системы автоматизации. Наиболее близок к нашему ФСА за исключением отличий.

На ФСА изображают:

- технологическое оборудование и коммуникации

- технические схемы автоматизации - ТСА

- линии связи между отдельными ТСА

- условные обозначения ТСА по ГОСТу 21.404

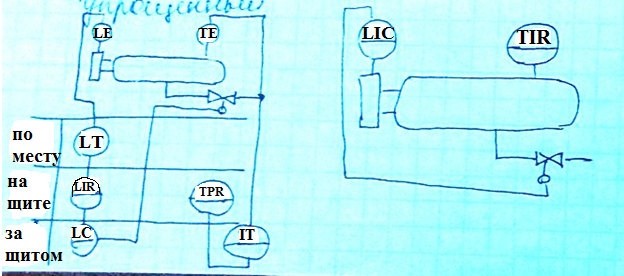

2способа изображения ФСА : развернутый и упрощенный

Схема соединения и подключения внешних проводок:

На схеме приводят:

- первичные приборы и ИМ

- щиты, пульты, шкафы

- внешние, электрические, трубные проводки между всеми ТСА

- защитные заземления

- подключения жил кабелей, проводов, труб и их обозначения

- перечень элементов (угловая спецификация)

Принципиальные схемы

Отражают принцип подключения ТСА к щитам, пультам без указания способа прокладки кабеля.

Чертежи расположения оборудования и внешних проводок СА (план трассы)

- контуры зданий и сооружений

- ТСА

- потоки проводок (кабельные линии)

- проходы проводок через стены

- спецификация к чертежу

Чертеж установки СА.

МО- монтажный отдел

7. Условные обозначения на схемах в соответствии с гост 21.404, isa s5.1.

Условные обозначения ТСА из ГОСТ 21.404

2способа изображения ФСА : развернутый и упрощенный

I SA S5.1.: тег1-ножет принимать 3 значения: Н- верхний предупредительный, НН- верхний аварийный (уровни), О- открыт(для задвижек).

Тег2- прочие атрибуты (ссылка, примечание)

Тег3- L,LL-нижние границы, С- закрыто.

Тег4 – для систем безопасности

Тег5- для аналитических и электрических переменных, например анализируемое вещество.

Тег6 – идентификатор типа механизма управления клапаном или приводом.

Условные обозначения линий на схеме:

• Система трубопроводов малого диаметра

• Электрический сигнал

• Пневматическая линия связи

• Капилляр

• Цифровой канал передачи данных

8. Состав и порядок разработки проектов верхнего уровня асутп.

В составе проекта АСУТП выделяют ряд разделов:

• ОР- общесистемные решения( пояснительная записка, программа и методика испытаний, ведомость проекта)

• ОО- организационное обеспечение (руководство пользователя)

• ТО – техническое обеспечение (перечень контуров, кабельный журнал, схема автоматизации, описание комплекса технических средств (КТС), план расположения оборудования и проводок)

• ИО – информационное обеспечение (перечень вх/вых сигналов, формы видео кадров)

• ПО – программное обеспечение (описание ПО, тексты ПО)

• МО – математическое обеспечение (описание алгоритма)

Полный перечень документов и принадлежность к разделу рассмотрены в ГОСТ 34.201

РД.50-34.698-90 "требования к содержанию документов"

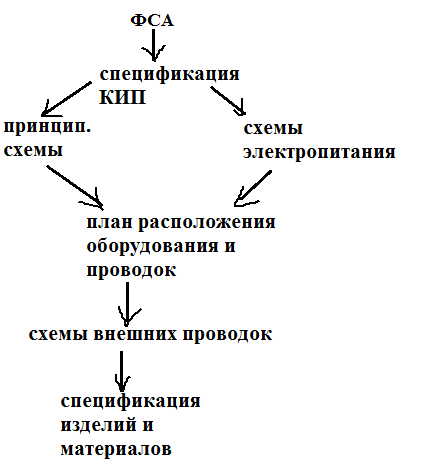

Порядок разработки ФСА

Порядок разработки документации

Входящее задание =>	На автоматизацию (техн. Схема, параметры Т.Р.)	технологи
Исходящее задание <=	Аппараты, емкости, прочее технол. оборудование	технологи
=>	Помещение управления (план)	строители
<=	Ответное на помещение управление (план, требования)	отопление
<=	На монтаж КИП	монтаж
<=	Обогрев шкафов, импульсных линий, освещение	Электротехн. Водоснобж. Канализации
=>	План оборудования	монтаж
=>	Планы металлоконструкций и строительной конструкции	строители
<=	На кабельную эстакаду и конструкции	строители
<=	На инженерные сети (кабельные трассы)	Ген. план
<=	На сметный расчет (ведомость объемов)	Сметная группа
