Цегляна кладка спеціальних споруд

Фундаменти. В більшості випадків використовують монолітні фундаменти. Під час їх виконання звернути увагу на наступне влаштування лежаків

Кладка цегляних димових труб круглого або квадратного поперечного перерізу має ряд особливостей порівняно зі звичайною кладкою.

Конструктивно димова труба складається з трьох основних частин: фундаменту, цокольної (циліндричної) частини і стовбура (конічної частини). Трубу обладнують блискавковідводом із заземленням, ходовими скобами і світлофорними майданчиками.

Кладку труби виконують так. На рівні верхнього зрізу фундаменту, в його внутрішній зоні, влаштовують дерев'яний настил. На нього виносять центральну вісь труби.

Дерев'яною рейкою із забитим у неї цвяхом, як радіусом, викреслюють по поверхні фундаменту зовнішнє і внутрішнє кола цоколю. Перший ряд кладки виконують по зовнішньому колу.

Зовнішній ряд кладуть під вприсик із підрізанням з наступною розшивкою швів, а внутрішній - вприсик із підрізанням. Забутку виконують з повним наповнюванням швів - вприжим.

Для кладки труб використовують звичайну глиняну або лекальну цеглу маркою не нижче ніж М 100, яку вкладають на складні розчини М 50, 75, 100. Стовбур труби кладуть переважно тичковими рядами зі збереженням перев'язки швів (рис. 4.1.): у кладці із звичайної цегли концентричні шви перев'язують на половині цеглин, а радіальні шви -на їх чверті; у кладці із лекальної цегли концентричні шви перев'язують зміщенням цеглин не менше ніж на 100 мм, радіальні шви - на половину ширини цеглини. Перевіряють нахил стовбура труби у вертикальній площині не менше ніж один раз в зміну збавочним рівнем, який прикладають скошеною частиною до зовнішньої поверхні труби.

Вертикальність осі стовбура перевіряють виском через кожні 5 м висоти.

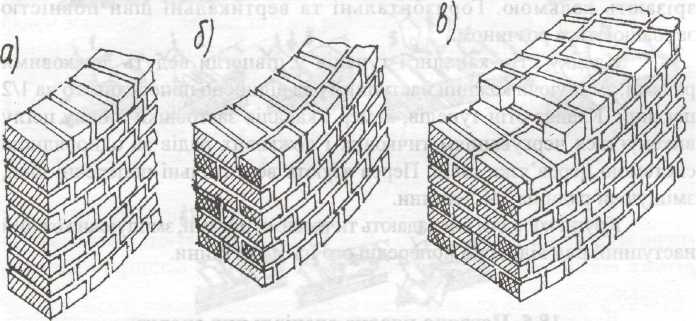

Рис. 4.1. Перев'язка швів кладки димової труби: а - в одну цеглину; б - в півтори цеглини; в - в дві цеглини

Товщина стінки стовбура труби з висотою зменшується за рахунок влаштування виступів з внутрішньої сторони труби (рис. 4.2. а).

Влаштування захисного шару стовбура

Для захисту ствола труби від шкідливих впливів викидних газів передбачають футерування - спеціальну захисну стінку (рис. 4.2. б). Футерування димової труби виконують, влаштовуючи самостійну внутрішню трубу (рис. 4.2. б) зі звичайної глиняної або спеціальної цегли. Між внутрішньою поверхнею стовбура труби і зовнішньою поверхнею футерування залишають повітряний, або заповнений термоізоляційним матеріалом (шлаковата, шлак тощо), проміжок (рис. 4.2.).

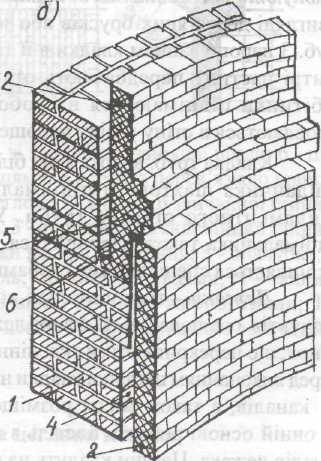

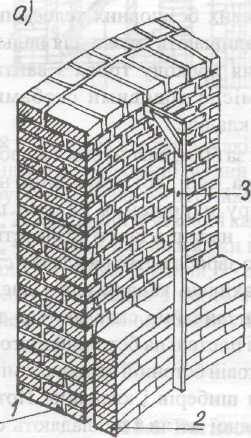

Рис. 4.2. Футерування труби в півцеглини: а - пряме; б - сполучення суміжних поясів футерування; 1 - стінка стовбура труби; 2 - футерування; 3 - шаблон для перевірки правильності футерування; 4 - повітряний прошарок між рядами футерування; 5 - напускні ряди футерування; 6 - температурний розрив між рядами футерування

Цеглини футерування вкладають ложковими рядами, якщо товщина футерування в половину цеглини, тичковими - якщо товщина футерування в одну цеглину, змінними рядами - якщо товщина футерування більша.

Для надання футеруванню конічної форми використовують спеціальний шаблон Г-подібної форми. По мірі нарощення кладки шаблон прикладають до внутрішньої поверхні футерування довгою (вертикальною) частиною по всій її довжині; горизонтальна частина шаблона повинна впиратися в стовбур труби. Нагріваючись, футерування видовжується по висоті, тому, з'єднуючи суміжні пояси, залишають повітряні прошарки, товщина яких 10... 15 мм.
