2. Порядок виконання роботи

Розглянемо роботу системи MAX+PLUS II на конкретному прикладі. Візьмемо, для прикладу, просте завдання: створити схему, наведену на рис.2.1

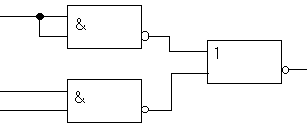

Рис. 2.1. Схема для введення

2.1. Створення нового файлу

Створення нового файлу складається з наступних кроків:

2.1⁰. У головному меню потрібно вибрати пункт File, а в ньому підпункт New. З'явиться діалогове вікно вибору типу нового файлу (рис. 2.2)

Рис. 2.2. Діалогове вікно вибору типу нового файлу

2.2⁰. Вибрати редактор графічних файлів (Graphic Editor file), натиснути кнопку OK, після чого з'явиться вікно графічного редактора (рис. 2.3).

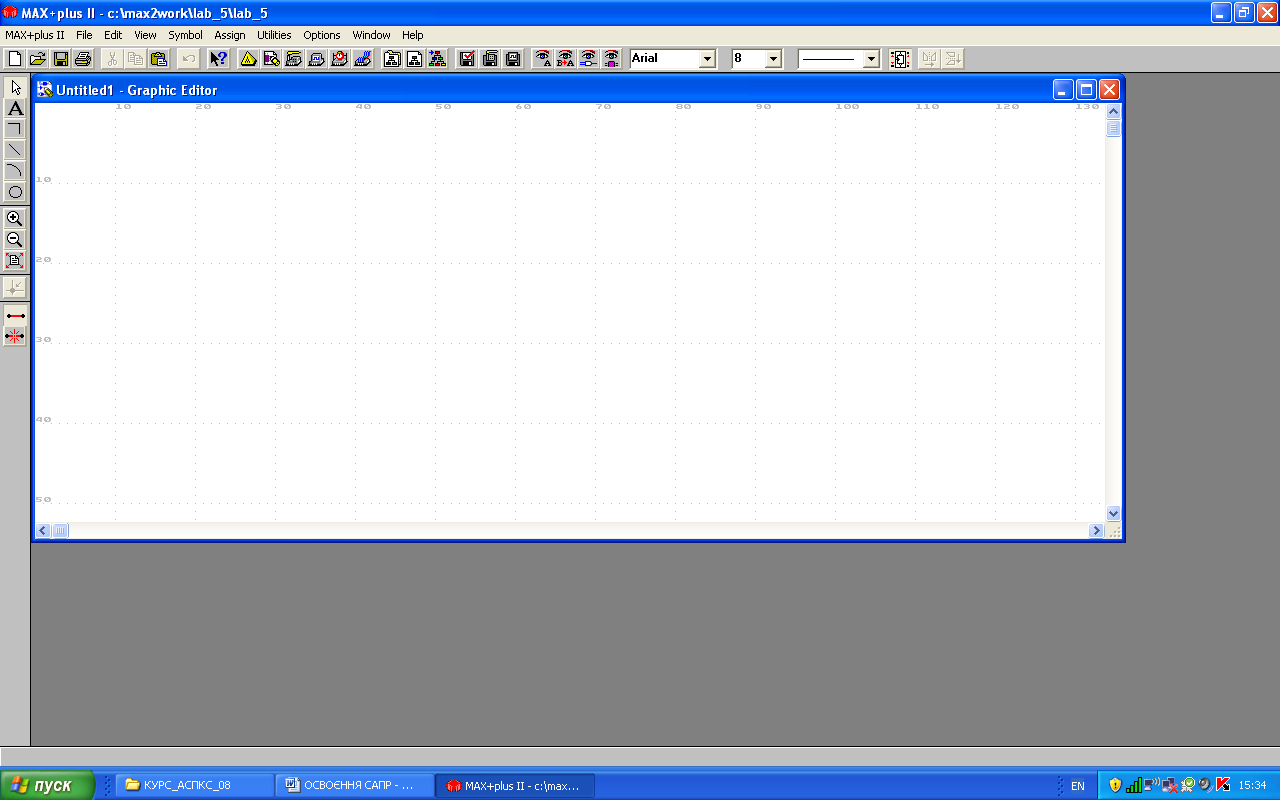

Рис. 2.3. Вікно графічного редактора

2

.3⁰. Вставити елементи, з яких складається схема. Подвійним клацанням лівої клавіші миші у вікні графічного редактора викликаємо вікно введення символу (Enter Symbol). (рис. 2.4а)

а) б)

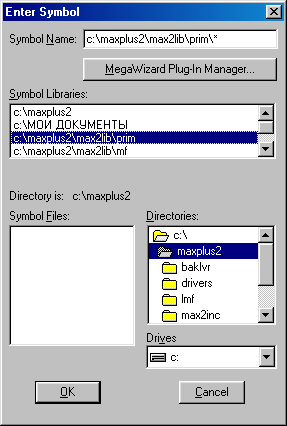

Рис. 2.4. Вікна введення символу

2.4⁰. У вікні введення символу, у списку бібліотек символів (Symbol Libraries) вибрати бібліотеку примітивів (prim) і натиснути кнопку OK після цього в списку Symbol Files з'являться всі елементи даної бібліотеки (рис. 2.4б).

2.5⁰. Вибрати потрібний елемент зі списку Symbol Files і натиснути OK. Вибраний елемент з'явиться у вікні графічного редактора. Описи деяких елементів наведені в Таблиці 1.

Таблиця 1. Деякі елементи бібліотеки примітивів.

and2	двовходовий І
band2	двовходовий І з інверсією на вході
nand2	двовходовий І з інверсією на виході
bnand2	двовходовий І з інверсією на вході й на виході
or2	двовходовий АБО
input	вхідний контакт
output	вихідний контакт
…	…

2.6⁰. Повторити пункти 2.3⁰– 2.5⁰ для всіх елементів схеми.

2.7⁰. Зв'язати елементи схеми сполучними лініями. Для цього підвести курсор миші до виводу елемента (при цьому курсор змінить вигляд на перехрестя), натиснути ліву клавішу миші й, не відпускаючи її, вести мишу до потрібного виводу іншого елемента.

Примітка: входи й виходи логічних елементів називаються виводами елементів, а входи й виходи схеми – контактами.

2.8⁰. Вставити вхідні й вихідні контакти. Повторити пункти 2.3⁰– 2.5⁰, але в списку Symbol Files вибрати тільки input для вхідного контакту й output для вихідного. Таку дію повторити для всіх контактів. Всі виводи елементів повинні бути з'єднані або з виводами інших елементів, або із вх/вих контактами.

2.9⁰. Дати імена всім вхідним і вихідним контактам схеми. Для цього підвести курсор миші до PIN_NAME, натиснути праву кнопку і у контекстному меню, що з'явився, вибрати пункт Edit Pin Name. Імена повинні бути унікальні!

2.10⁰. Зберегти створений файл під ім'ям, наприклад, sxema_1.gdf. Для цього у меню вибрати FileSave As, у діалоговому вікні (рис. 2.5) в потрібну папку (наприклад, proba), яка буде знаходитись на диску с: в папці max2work ввести ім'я файлу. При цьому появиться запит на створення потрібної директорії (рис. 2.6). Якщо все правильно, то натиснути OK.

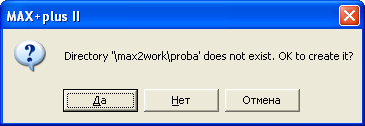

Рис. 2.6. Запит на створення потрібної директорії

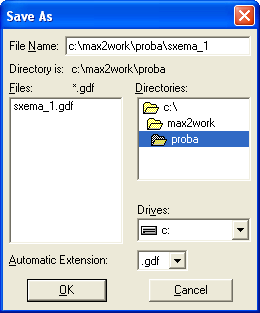

Рис. 2.5. Діалогове вікно створення папки proba

Зауважимо, що створення потрібної директорії та назви файлу можна виконати і перед побудовою схеми.

Результат роботи з графічним редактором, наведено на рис. 5.7.

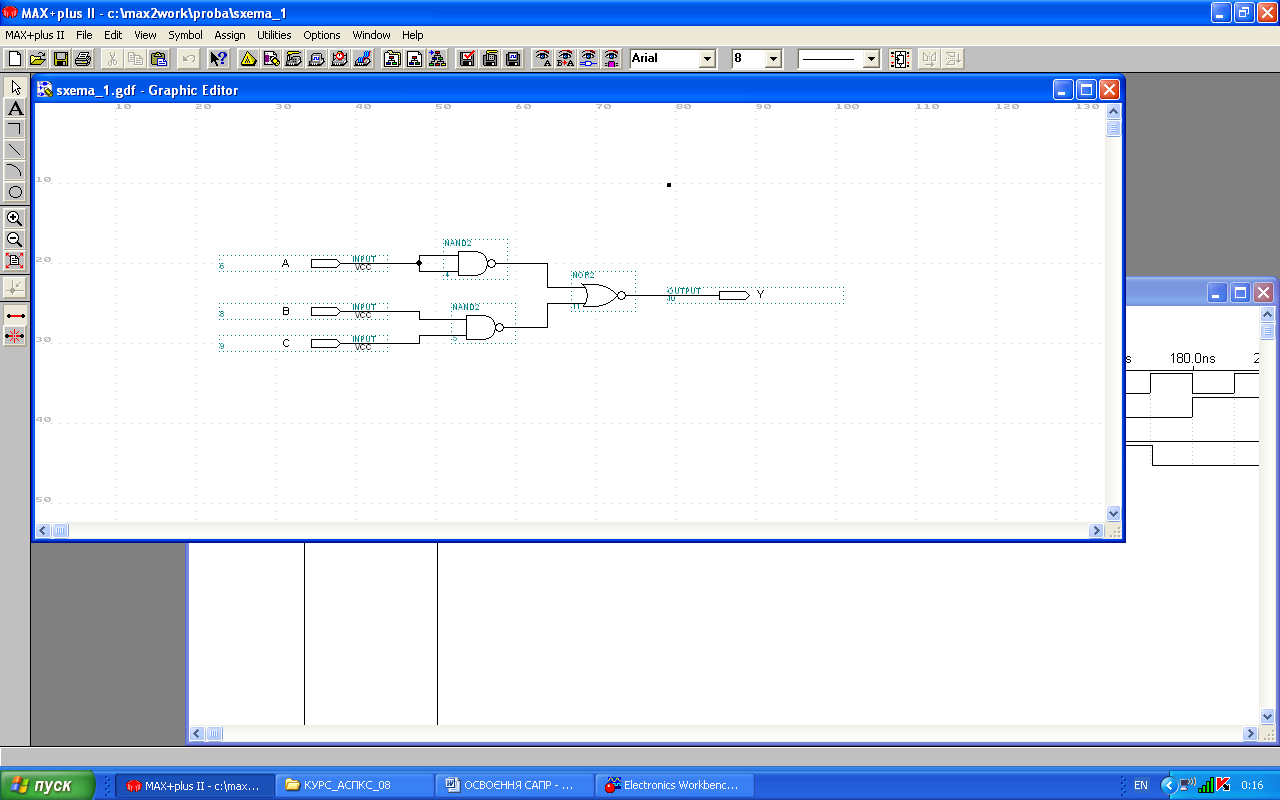

Рис.2.7. Результат роботи в графічному редакторі
