1.1 Разработка эскиза модели. Расчёт конструкции
Задание 1. Разработать эскиз модели в соответствии с выбранной тканью
На первом листе отчета записывается тема учебной практики (например, УП.02.01 Разработка модельной конструкции (МК) и шаблонов женского демисезонного пальто на типовую фигуру) и помешается эскиз проектируемой модели. Эскиз должен соответствовать разрабатываемому ассортименту, внешнему облику человека, его возрасту, телосложению.
Модель представляют на фигуре (вид спереди и вид сзади), с указанием фактуры используемого материала. Эскиз должен соответствовать формату А4. Изображение со стороны спинки выполняется уменьшенным и помещается справа от модели (рис. 1). Эскиз проектируемой модели должен быть утвержден и подписан руководителем практики.
Внизу эскиза приклеивают образцы всех используемых материалов (ткани верха, подкладки, клеевой прокладки, утепляющей прокладки, отделочных материалов и т.п.). Размер образца 3 х 3 см.

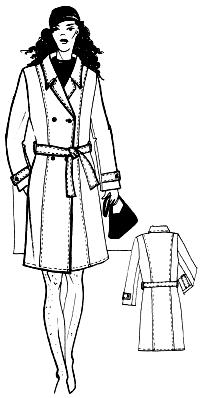

Рисунок 1.1 – Пальто женское демисезонное. Размер 176-84-94 |
Задание 2. Описать внешний вид модели
Описание внешнего вида модели составляют по следующей схеме:
Последовательность |
Пример |
Наименование, назначение изделия, используемый материал |
Комплект женский повседневный (нарядный, рабочий и т.п.), состоящий из жакета и брюк. Выполнен из гладкокрашеной (в клетку, в полоску, с набивным рисунком) полушерстяной (шелковой, хлопчатобумажной, синтетической, искусственной и т.д.) костюмной (платьевой, блузочной, пальтовой, джинсовой и т.д.) ткани (и искусственной замши). Подкладка в тон (в контрастном сочетании) ткани верха. |
Рекомендуемый материал |
Рекомендуемые ткани: костюмные плотные, хорошо держащие форму (легкие, хорошо драпирующиеся), гладкокрашеные или пестротканые, с содержание шерстяных (шелковых, х/б, синтетических и т.д.) волокон. |
Форма изделия, силуэт, длина, покрой рукава, застежка |
Жакет полуприлегающего силуэта, малого объема, длиной чуть выше линии бедер. Рукав покроя реглан. Застежка центральная (смещенная, потайная, ассиметричная) бортовая (встык, на разъемную застежку-молния) на 4 прорезные (навесные, воздушные, обтачные и т.п.) петли и 4 пуговицы. |
Характеристика конструкции и декоративного оформления каждого узла (полочка, спинка, рукав, воротник) |
Полочка с фигурной кокеткой и вертикальными рельефами (фигурный, от проймы до низа), в шве кокетки клапан, в шве рельефа карман, с застежкой-молния. |
Характеристика конструкции и декоративного оформления каждого узла (полочка, спинка, рукав, воротник) |
Спинка с фигурной кокеткой, с вертикальными рельефами и средним швом. Рукав длинный (короткий, до локтя, ¾, 7/8), двухшовный с передним и задним (верхним и нижним) швами. Низ рукава (присобран) обработан притачной (отложной) манжетой, застегивающейся на 2 прорезные петли и 2 пуговицы. Воротник пиджачного типа (стойка (втачная или цельнокроеная), стояче-отложной с отрезной стойкой, плосколежащий и т.п.) с острыми (прямыми, тупыми, округлыми) концами и лацканом. |
Характеристика подкладки |
Жакет с подкладкой (без подкладки) притачной (отлетной) по низу, с плечевыми накладками. |
Последовательность |
Пример |
Вид отделки |
По кокеткам, рельефам, краю воротника, лацканам, клапанам и манжетам проложена двойная отделочная строчка, шириной 0,1 и 0,8 см от края или шва. (Кокетки, верхний воротник и манжеты выполнены из искусственной замши) (В швы рельефов и кокеток втачаны тесьма с бахромой (рюш, оборка)). |
После описания внешнего вида модели указывают, для какого размера, роста, полнотной и возрастной группы рекомендуется изготавливать модель |
Комплект рекомендуется изготавливать для женщин младшей возрастной группы на размеры с 84 по 92, на роста с 164 по 176, 2 полнотной группы. |
Поясные изделия должны быть охарактеризованы по силуэту, количеству продольных и поперечных швов, вытачек, виду застежки, карманов, количеству складок, виду манжет. |
|
Задание 3. Определить размерные признаки типовой фигуры
Величины размерных признаков типовой фигуры, необходимые для построения чертежа конструкции модели, сводятся в таблицу 1.1, данные берут по ГОСТ Р 52771-2007 «Классификация типовых фигур женщин по ростам, размерам и полнотным группам для проектирования одежды» [].
Таблица 1.1 – Размерная характеристика женской типовой фигуры. Размер______
Размерный признак |
Величина размерного признака, см |
Размерный признак |
Величина размерного признака, см |
Размерный признак |
Величина размерного признака, см |
Т7 |
|
Т26 |
|
Т38 |
|
Т9 |
|
Т29 |
|
Т39 |
|
Т12 |
|
Т31 |
|
Т40 |
|
Т13 |
|
Т32 |
|
Т44 |
|
Т14 |
|
Т33 |
|
Т45 |
|
Т15 |
|
Т34а |
|
Т46 |
|
Т18 |
|
Т35а |
|
Т47 |
|
Т25 |
|
Т36а |
|
Т57 |
|
Задание 4. Выбрать прибавки на свободное облегание
Конструктивные прибавки (прибавки на свободное облегание) выбирают в соответствии с модным направлением, анализируя размеры готовых изделий современных конструкций или ориентируясь на имеющиеся рекомендации в зависимости от вида одежды, её покроя, силуэта модели.
Суммарная прибавка (П) включает в себя прибавку конструктивную (ПК) и припуск технологический (ПТ):
П=ПК+ПТ. При этом: ПК=ПС+ПП, где ПС – прибавка на свободу, ПП – прибавка на пакет.
Для примера в таблице 1.2 даны величины ПК (для пальто полуприлегающего силуэта), ПТ (для шерстяной ткани) и П (графы 5, 6 и 7).
- по линии груди П31-37=6,08,0 см;
- по линии талии П411-4704,06,0 см;
- по линии бедер П511-570=4,06,0 см;
- по ширине спинки П31-33=1,01,8 см;
- по ширине переда П35-37=0,51,0 см;
- на свободу проймы П33-331=П35-351=3,05,0 см;
- к обхвату плеча П 351-333 = 5,0÷8,0 см.
Конструктивные прибавки окончательно уточняются в процессе изготовления образца модели.
Задание 5. Выполнить расчет и построить чертеж БК и ИМК женского демисезонного пальто.
Построение чертежа БК пальто выполняют по расчетам таблиц 1.2 – 1.4 на миллиметровой бумаге в масштабе 1:1 с соблюдением всех требований ЕСКД, условными обозначениями, шрифтами. На чертежах проставляются основные данные, предусмотренные нормативно-технической документацией (НТД).
Рекомендуется пользоваться данными лабораторных работ № 3,4,7-10. Пример оформления чертежей показан на рис. 3.1.
После проверки руководителем чертежей МК пальто в М 1:4, чертеж строится на миллиметровой бумаге в М 1:1.
Таблица 1.2 – Базовая конструкция (БК) женского демисезонного пальто. Силуэт полуприлегающий. Размер________________
Номеp системы |
Отрезок |
Формула |
Расчет исходной величины отрезка /А-В/ |
ПК |
ПТ |
Прибавка общая ПК+ПТ=П |
Величина отрезка на чертеже /А-В/+П |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
11-91 |
Т40+(Т7-Т9)+П1 |
|
1,5 |
1,0 |
2,5 |
|
2 |
11-21 |
0,3Т40+П |
|
1,5 |
0,2 |
1,7 |
|
3 |
11-31 |
Т39+П |
|
1,5 |
0,2 |
1,7 |
|
4 |
11-41 |
Т40+П |
|
1,5 |
0,4 |
1,9 |
|
5 |
41-51 |
0,65(Т7-Т12)+П |
|
- |
0,2 |
0,2 |
|
6 |
31-33 |
0,5Т47+П |
|
1,3 |
0,2 |
1,5 |
|
7 |
33-35 |
Т57+П |
|
3,7 |
0,1 |
3,8 |
|
8 |
35-37 |
0,5(Т45+Т15-1,2-Т14)+П |
|
1,5 |
0,2 |
1,7 |
|
9 |
31-37 |
/31-33/+/33-35/+/35-37/ |
|
6,5 |
0,5 |
7,0 |
|
10 |
37-47 |
Т40-Т39+П |
|
- |
0,2 |
0,2 |
|
11 |
47-57 |
0,65(Т7-Т12)+П |
|
- |
0,2 |
0,2 |
|
12 |
47-97 |
Т7-Т12+П |
|
1,5 |
0,6 |
2,1 |
|
13 |
33-13 |
0,49Т38+П 2 |
|
2,4 |
0,2 |
2,6 |
|
14 |
35-15 |
0,43Т38+П 3 |
|
2,5 |
0,1 |
2,6 |
|
15 |
33-331 |
П |
|
5,0 |
- |
5,0 |
|
16 |
35-351 |
П |
|
5,0 |
- |
5,0 |
|
17 |
331-341 |
0,62/33-35/+а17 4 |
|
|
|
|
|
18 |
351-34 |
0,38/33-35/-a18 4 |
|
|
|
|
|
19 |
331-332 |
0,62/33-35/+a19 4 |
|
|
|
|
|
Продолжение таблицы 1.2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
20 |
R332-342 |
0,62/33-35/+a19 |
|
|
|
|
|
20.1 |
R341-342 |
0,62/33-35/+a19 |
|
|
|
|
|
20.2 |
341332 |
K |
|
|
|
|
|
21 |
351-352 |
0,38·/33-35/-а21 |
|
|
|
|
|
22.2 |
341352 |
K |
|
|
|
|
|
24 |
41-411 |
O41 |
0,75 |
|
|
|
0,75 |
25 |
51-511 |
O51 |
0,75 |
|
|
|
0,75 |
26 |
91-911 |
O91 |
0,75 |
|
|
|
0,75 |
27 |
11-12 |
0,18T13+П |
|
2,1 |
-0,4 |
1,7 |
|
28 |
11-112 |
0,25/11-12/ |
|
|
|
|
|
29 |
12-121 |
0,07T13 |
|
|
|
|
|
30 |
13-14 |
3,5-0,08T47 |
|
|
|
|
|
31 |
121-122 |
0,4/121-14/ |
|
|
|
|
|
32 |
31-32 |
0,17T47+П |
П=0,5*П 31-33 |
0,75 |
|
||
33 |
122-22 |
0,4/122-32/ |
|
|
|
|
|
34 |
122-22-122 |
34-1,7tпп-0,9ПС31-33 5 |
13,50 |
|
|
|
110 |
35 |
R122-14 |
122-14 |
|
|
|
|
|
36 |
R22-141 |
22-14 |
|
|
|
|
|
36.1 |
R121-141 |
121-14 |
|
|
|
|
|
37 |
R22-123 |
22-123 |
|
|
|
|
|
38 |
121-113 |
K |
|
|
|
|
|
39 |
R121-114 |
/121-113/-a39 6 |
|
|
|
|
|
39.1 |
R112-114 |
/121-113/-a39 |
|
|
|
|
|
40 |
121112 |
K |
|
|
|
|
|
41 |
14-342 |
K |
|
|
|
|
|
41.1 |
332-342 |
K |
|
|
|
|
|
42 |
R14-342 |
14-342 |
|
|
|
|
|
43 |
33214 |
K |
|
|
|
|
|
45 |
47-46 |
0,5T46+П |
П=0,5*П35-37 |
0,85 |
|
||
47 |
46-36 |
T36-T35+П |
|
- |
0,1 |
0,1 |
|
48 |
36-371 |
47-46 |
|
|
|
|
|
49 |
36-372 |
T35-T34+П |
П=0,5*П35-37 |
0,85 |
|
||
50 |
R36-372 |
36-372 |
|
|
|
|
|
50.1 |
372-372 |
0,5(T15-1,2-T14) |
|
|
|
|
|
50.2 |
R36-371 |
36-371 |
|
|
|
|
|
51 |
371-361 |
0,18T13+П |
|
2,5 |
- |
2,5 |
|
52 |
R36-16 |
T44-(T40+0,07T13)- -(T36-T35)+П |
|
2,8 |
0,3 |
3,1 |
|
53 |
R16-14 |
121-14 (с черт.спинки) |
|
|
|
|
|
54 |
16-161 |
0,205T13+П |
|
2,6 |
- |
2,6 |
|
55.1 |
17-171 |
К |
|
|
|
|
|
56 |
R16-172 |
16-171 |
|
|
|
|
|
56.1 |
R17-172 |
16-171 |
|
|
|
|
|
57 |
1716 |
K |
|
|
|
|
|
58 |
14-343 |
K |
|
|
|
|
|
58.1 |
352-343 |
K |
|
|
|
|
|
59 |
R14-343 |
14-343 |
|
|
|
|
|
59.1 |
R352-343 |
14-343 |
|
|
|
|
|
Продолжение таблицы 1.2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
60 |
35214 |
K |
|
|
|
|
|
61 |
411-470 |
0,5T18+П |
|
6,0 |
0,4 |
6,4 |
|
62 |
511-570 |
0,5T19+П |
|
6,0 |
0,6 |
6,6 |
|
63.1 |
ДП |
0,93Т38+(П33-13+П35-15)+ +0,57(Т57+П33-35)+ +2/33-331/ |
|
|
|
|
|
63.2 |
ПОР |
Н * ДП |
|
|
|
|
|
63.3 |
ДОР |
(1+Н) * ДП |
|
|
|
|
|
64 |
331-351(ШП) |
33-35 |
|
|
|
|
|
65 |
331-341 |
0,62/33-35/+а17 1 |
|
|
|
|
|
66 |
351-341 |
0,38/33-35/-а181 |
|
|
|
|
|
67 |
331-332 |
0,62/33-35/+а191 |
|
|
|
|
|
68 |
R332-342 |
0,62/33-35/+а19 |
|
|
|
|
|
68.1 |
R341-342 |
0,62/33-35/+а19 |
|
|
|
|
|
68.2 |
341332 |
K |
|
|
|
|
|
69 |
351-352 |
0,38/33-35/-а211 |
|
|
|
|
|
70 |
R352-343 |
0,38/33-35/-а21 |
|
|
|
|
|
70.1 |
R341-343 |
0,38/33-35/-а21 |
|
|
|
|
|
70.2 |
341352 |
K |
|
|
|
|
|
71 |
351-333(ШОР) |
Т57+а71+П |
|
4,0 |
0,2 |
4,2 |
|
72 |
333-13(ВОР) |
|
|
|
|
|
|
73 |
13-14 |
0,45/351-333/ |
|
|
|
|
|
74 |
13-141 |
0,73/351-333/ |
|
|
|
|
|
75 |
15-141 |
15-141 |
|
|
|
|
|
76 |
141-353 |
0,5/141-343/ |
|
|
|
|
|
77 |
R 353-354 |
353-343 |
|
|
|
|
|
78 |
141-142 |
141-15 |
|
|
|
|
|
79 |
14-143 |
0,5/14-141/ |
|
|
|
|
|
80 |
13-131 |
(0,250,35)/333-13/ |
|
|
|
|
|
81 |
131-132 |
(0,2÷0,3)*(ШОР-ШП-а71) |
|
|
|
|
|
82 |
131-344 (132-344) |
0,5/131-342/ или 0,5/132-342/ |
|
|
|
|
|
83 |
R 344-345 |
344-342 |
|
|
|
|
|
84 |
13-133 (13-133) |
13-133 (13-133) |
|
|
|
|
|
85 |
133-134 |
0,5/133-131/ (0,5/133-132/) |
|
|
|
|
|
86 |
133-144 |
0,5/133-14/ |
|
|
|
|
|
87 |
87 |
|
|
|
|
|
|
88 |
13-333-93 |
Т33 - /121-14/+П 7 /121-14/-с черт.спинки |
|
5,4 |
0,6 |
6,0 |
|
89 |
13-333-43 |
Т32-/121-14/+П |
|
3,5 |
0,4 |
3,9 |
|
90 |
95-931 |
0,5Т29+П |
|
6,4 |
0,2 |
6,6 |
|
91 |
95-94 |
0,5/95-931/ |
|
|
|
|
|
92 |
931-932 |
0,5/93-931/ |
|
|
|
|
|
93 |
45-451 |
К |
|
|
|
|
|
Примечания:
1 Длину пальто массового производства рекомендуется определять по шкале длин или по модели.
2
ПП=ПП+0,8
tпп=0,8+0,81,5=2,0,
где tпп
= tпп жакета (0,5) + tпп
пальто (1,0) см.
3 ПП=ПП+0,8 tпп=0,9+0,81,5=2,1 см.
4 В зависимости от желаемой кривизны проймы а17, а18, а19, а20 а21 принимают от 0 до 1,5 см. Для пальто рекомендуется: а17 =1,0, а18 =1,0, а19 =1,5, а21 =1,0 см.
5 11,0о=13,5о–1,72,0–0,91,0.
6
а39=0,5
1,0
см в зависимости от необходимой кривизны
линии горловины. С увеличением а39
кривизна линии горловины увеличивается.
Для пальто рекомендуется: а39 =1,0
см.
7 Длину рукава для изделий массового производства рекомендуется определять по шкале длин или по модели.
Таблица 1.3 – ИМК спинки и переда пальто. Силуэт полуприлегающий
Номер системы |
Отрезок |
Формула |
Величина отрезка в чертеже |
1 |
2 |
3 |
4 |
62.1 |
470-47 (dТ) |
/31-37/ - (/41-411/ + /411-470/) |
|
62.2 |
570-57 (dБ) |
/31-37/ - (/51-511/ + /511-570/) |
± |
62.3 |
331-334 |
(00,25) /331-351/ |
|
62.4 |
351-353 |
03,5 |
|
62.5 |
16-162 |
4,06,0 |
|
62.6 |
371-362 |
0,5Т46+(02,0) |
|
62.7 |
44-442 = 43-431 |
Т25 - Т26 - 0,8 |
|
62.8 |
411-412 |
0,12 dт |
|
62.9 |
431-432 |
0,22 dт |
|
62.10 |
431-432 |
0,17 dт |
|
62.11 |
442-443 = 442-443 |
0,12 dт |
|
62.12 |
46-462 = 46-462 |
0,12 dт |
|
62.13 |
53-531 = 53-531 |
0,25 dб + 0,6 |
|
62.14 |
54-542 = 54-542 |
0,125 dб – 1,3 |
|
62.15 |
56-561 = 56-561 |
0,125 dб + 0,7 |
|
Таблица 1.4 – ИМК двухшовного рукава с передним и задним швами
Номер системы |
Обозначение отрезка |
Формула |
Способ откладывания |
|
|||||||
1 |
2 |
3 |
4 |
|
|||||||
93.1 |
131-135 |
1,56.0 |
Вниз по отрезку /131-345/. 131-431-933 - задний сгиб рукава |
|
|||||||
93.2 |
R 131-135 |
131-135 |
Дуга влево вниз до пересечения с из т.135 к /131-431/. /135-131/ - прямая, /131-933(934)/ и /135-933(934)/ - прямые, пересечение с линией локтя – т.432 и т.433. /432-433/ - величина локтевого переката |
|
|||||||
93.3 |
431-434 |
432-433 |
Дуга вправо по линии локтя, /434-135/ и /434-933(934)/ - прямые |
|
|||||||
93.4 |
434-434 |
2/432-433 |
Влево по к /431-131/, /434-135/ - прямая |
|
|||||||
93.5 |
434-434 |
2/432-433 |
Влево по к /431-933/, /434-933/-прямая, 434-431-434 - величина сутюживания |
|
|||||||
93.6 |
351-356 |
2,04,0 |
Влево по горизонтали |
|
|||||||
|
|
||||||||||
|
ГБОУ СПО УГКТиД К-11-19/1 |
Комплект женский БК, ИМК |
Спинка, полочка, бочок |
||||||||
|
Масштаб |
1:4 |
|||||||||
|
2013 |
25.10 |
Фамилия |
Размер |
164-88-94 |
Лист |
1 |
||||
|
Разраб. |
|
Иванова |
Модель |
Жакет женский |
Листов |
4 |
||||
|
Провер |
|
Азарова |
Потреб. |
|
Ориг./Копия |
Оригинал |
||||

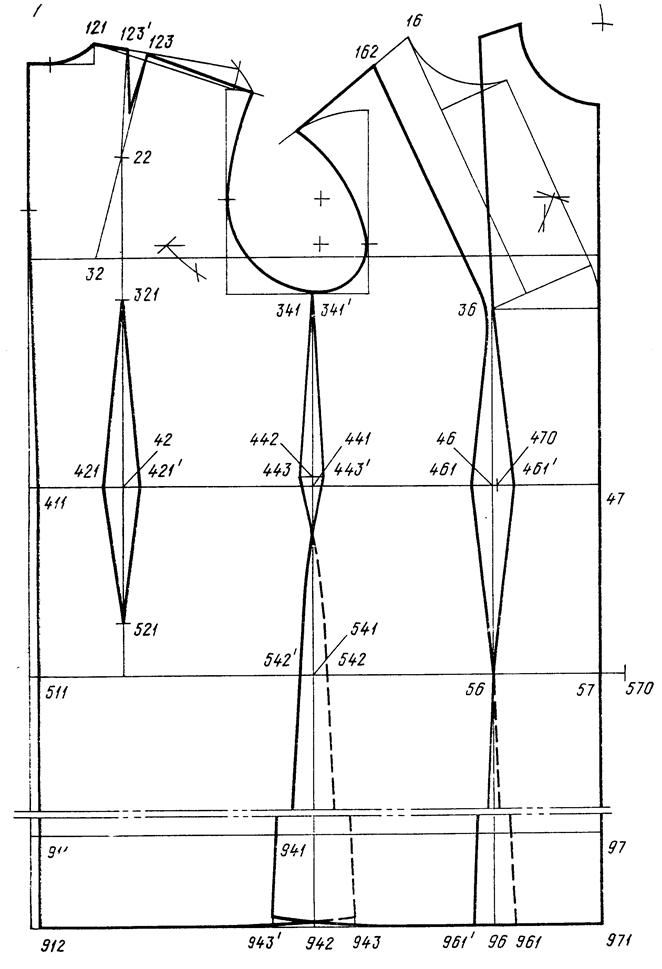

Рисунок 1.2 – Пример оформления чертежа базовой конструкции (БК) и исходной модельной конструкции (ИМК) проектируемого пальто
Продолжение таблицы 1.4
1 |
2 |
3 |
4 |
|
|
|
|
|
|
93.7 |
351-356 |
351-356 |
Вправо по горизонтали |
|
93.8 |
451-452 |
351-356 |
Влево по линии локтя, /452-356/ - прямая, пересечение с линией проймы – т.357 |
|
93.9 |
452-452 |
351-356 |
Вправо по к /451-355/, /452-356/ - прямая |
|
93.10 |
452-452 |
351-356 |
Вправо по к /451-951/, 452-451-452 - величина растяжения |
|
93.11 |
951-952 |
351-356 |
Влево по /951-933/, /952-452/ - прямая |
|
93.12 |
R 951-952 |
351-356 |
Дуга вправо |
Пересечение дуг – т.952. /952-452/ и /952-951/- прямые |
93.13 |
R 951-952 |
351-356 |
Дуга влево |
|
93.14 |
355-354 |
355-354 |
Вниз по продолжению /141-355/ |
|
93.15 |
R 355-343 |
355-343 |
Дуга вправо |
Пересечение дуг – т.343, центр окружности для оформления передней нижней части оката рукава |
93.16 |
R 351-343 |
351-343 |
Дуга вверх вправо |
|
93.17 |
354´-357 |
К |
Дуга R 343´-354´от т.354´ до пересечения с продолжением /452´-356´/ в т.357´ |
|
Задание 6. Рассчитать посадку оката рукава (ПОР) и распределить ее по участкам проймы.
Фактическую посадку оката рукава ППОС распределяют по участкам в процентном отношении или с учётом средней фактической нормы НСР и коэффициента посадки на конкретном участке. Распределение посадки по окату рукава даётся в таблице 1.5 (См. Лабораторная работа № 9).
Таблица 1.5 – Распределение посадки по окату рукава относительно проймы
Деталь изделия |
Величины длины оката рукава, см |
Величины длины проймы, см |
Величины посадки, см |
Перед |
19,91 |
21,36 |
1,45 |
Спинка |
24,33 |
26,48 |
2,15 |
Итого: |
44,24 |
47,84 |
3,60 |
Задание 7. Проверить качество построения модельной конструкции (МК).
Контроль качества работы выполняют после построения чертежа МК в М 1:4 и 1:1. При проектировании моделей в процессе построения могут возникнуть значительные погрешности. Поэтому необходимо тщательно проверять детали готовой модельной конструкции на соответствие основных размеров полученных деталей измерениям фигуры, длины монтируемых срезов (боковых, среднего шва спинки, переднего и локтевого швов рукава, монтажных надсечек и т. д.).
Измеряют контрольные участки на чертежах деталей МК металлической линейкой, поставленной на ребро. Фактические величины сравнивают с расчетными. При их несовпадении, вносят корректировку.
Линиями контрольных измерений чертежа МК считаются (рис. 3):
линии ширины спинки и полочки в самом узком месте (на уровне т.332 и т.352),
линии груди, талии, бедер,
длина спинки по линии середины спинки,
длина переда от т.16 вертикально вниз,
ширина оката рукава,
длина рукава от т.14 вниз.
На контрольных линиях деталей следует записать контрольные размеры (размерный признак + прибавка = итоговая величина).
Рисунок 1.3 - Проверка основных размеров готового чертежа МК
