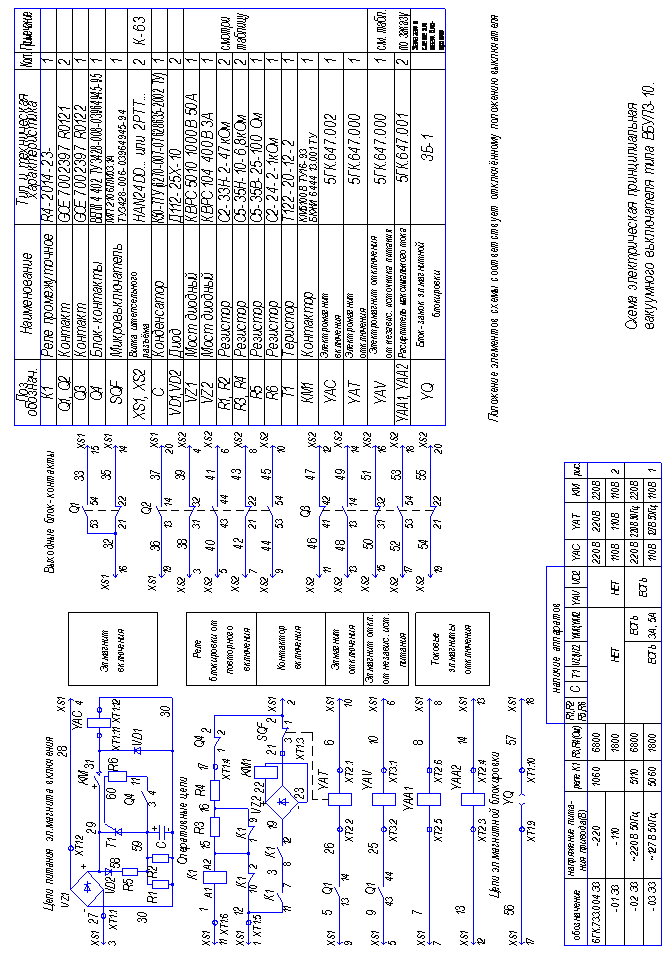

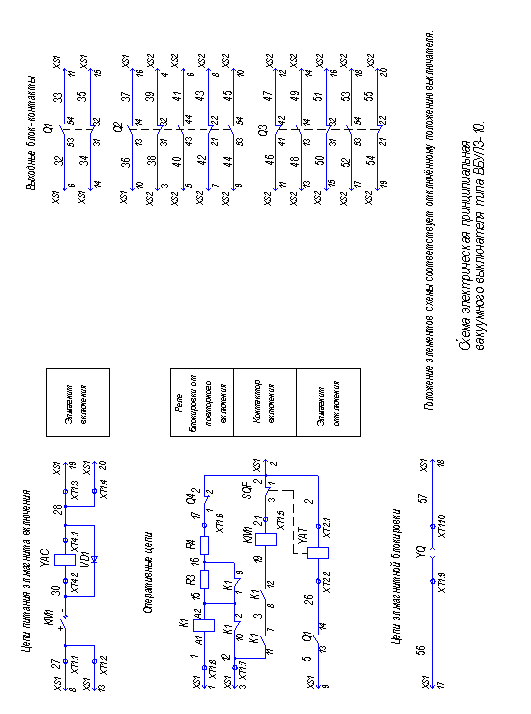

5.Конструкция и принцип действия

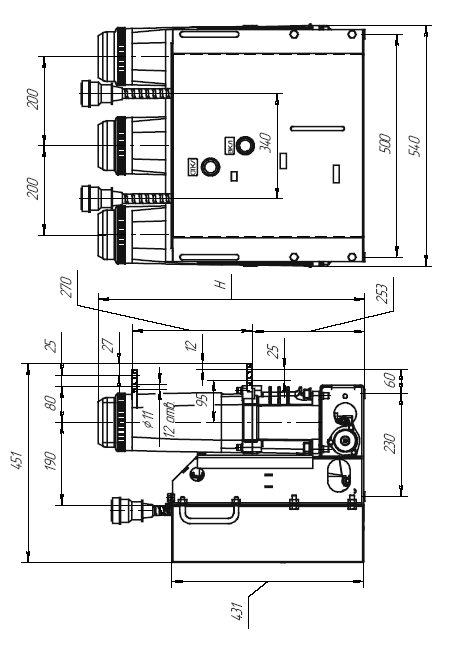

Конструктивно модуль выключателя состоит из основания,
включающего в себя сварную раму с валом выключателя, отключающей пружиной и масляным буфером, трёх полюсов и привода. По характеру конструктивной связи с приводом выключатели имеют отдельный привод,связанный механической передачей. Выключатели и привод имеют высокую степень унификации различных исполнений.

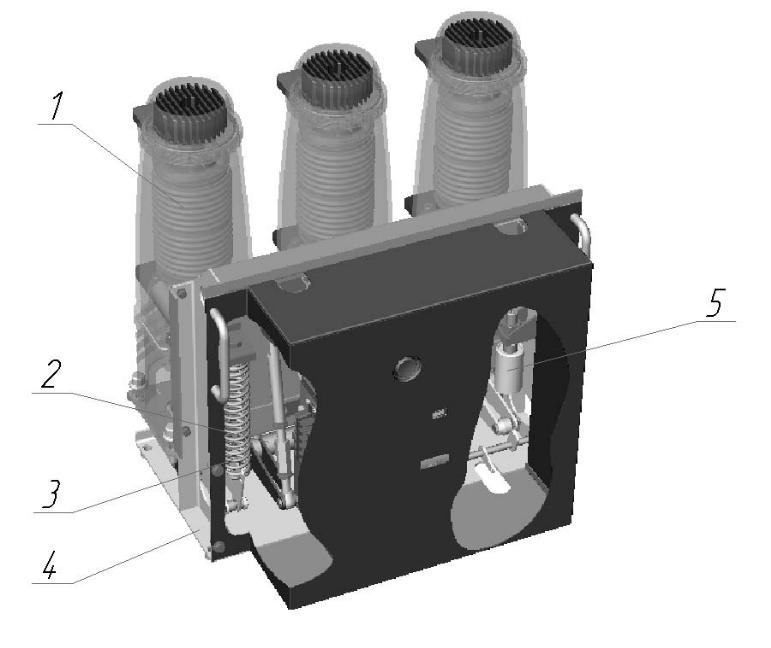

Рис.6
1- Полюс; 2-вал выключателя; 3-отключающая пружина;
4-рама; 5-масляный буфер
Полюс
Полюс выключателя, рисунок 3, состоит из корпуса 11, в котором крепится винтами 7 пластина 6 и ВДК 5. К подвижному контакту 12 ВДК 5 при помощи ушка 13 крепится контакт гибкий 4, а к нему при помощи гайки 14. крепится пластина 2. Ушко 13 шарнирно соединено с изоляционной тягой 15 и механизмом поджатия 17. Корпус 1 и пластина 2 винтами 3 крепится к корпусу 10.
Рисунок 7. Полюс
1,10,11-корпус; 2,6,19-пластина; 3,7,9,18-винт; 4-контакт гибкий;
5-ВДК; 8-радиатор; 12- подвижный контакт ВДК; 13-ушко;
14,16-гайка; 15- изоляционная тяга; 17- механизм поджатия.
На полюс номинального тока 1600А дополнительно установлен радиатор 8.
Для создания дополнительного нажатия торцевых контактов ВДК установлен механизм поджатия 17, который крепится в нижней части изоляционной тяги 15. Предварительно сжатая пружина 3 (рис 8), устанавливается между верхней шайбой 2 и шайбой 4, одетой на втулку 6, и фиксируется осью 5. Нижнее отверстие втулки 6 предназначено для фиксации рычага вала выключателя. Усилия пружины механизма поджатия контактов ВДК должно быть 800;1200Н для выключателя на 20 кА, 1000;1600А и 2000Н для выключателя на 31.5 кА до 1600А.
Устройство неразборной ВДК приведено на рисунке 9. Подвижный 3 и неподвижный 2 контакты камеры находятся в вакуумно-плотном керамическом корпусе 8, в котором в течение всего периода эксплуатации сохраняется высокий вакуум (10-9 Па). Контакты припаяны к токопроводам 7 и 9. При перемещении токопровода 7 герметичность камеры сохраняется благодаря наличию сильфона 6, вакуумно-плотно соединенного с корпусом 8 камеры и подвижным токопроводом 7. Система экранов 1, 4, 5 и 10 предохраняет керамику корпуса от запыления продуктами эрозии контактов и от прожигания сильфона 6 электрической дугой.
Рис.9 Камера
дугогасительная вакуумная
1,4,5,10- экран;
2-неподвижный
контакт ВДК; 3- подвижный контакт ВДК;
6- сильфон;
7- токопровод;
8-корпус;
9-токопровод.
Привод
Пружинно - моторный привод состоит из (рис.10):
- однотипных механизмов включения и отключения c механическими
защёлками;
- включающей пружины;
- механизма взвода включающей пружины;
- механизмов блокировок;
Достоинства пружинно-моторного привода:
- небольшая мощность питающей сети для взвода включающей пружины:
- при включении на К.З. выключатель не чувствителен к посадкам
напряжения;
- возможность ручного взвода пружины включения;
- возможность включения выключателя в отсутствие напряжения на
вторичных цепях.

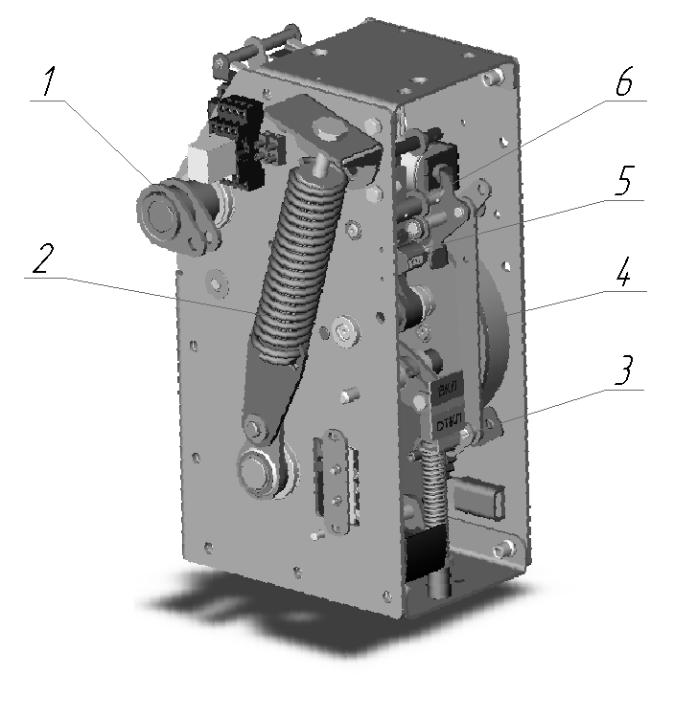

Рис.10
1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций;
6-механизм отключения.
