21.2Этапы работы Создание чертежей

В комплект поставки Autodesk Inventor включены шаблоны, которые можно использовать при создании чертежей. Какой из поставляемых шаблонов используется по умолчанию, зависит от выбранного при установке Autodesk Inventor стандарта оформления. Файлы шаблонов имеют такое же расширение, что и файлы чертежей (.idw). Хранятся шаблоны в папке Autodesk\Inventor\ Templates.

Новый чертеж создается на основе шаблона. Если выбрать Файл >Создать или нажать кнопку Создать, можно выбрать требуемый шаблон на одной из трех вкладок: По умолчанию, Британские или Метрические. В стандартном чертеже содержится лист с рамкой и основной надписью. На вкладках Британские или Метрические можно выбрать шаблон с соответствующими единицами измерения.

Адаптация чертежей

Шаблоны чертежей можно адаптировать под нужды пользователя. Например, можно изменять рамку и основную надпись в соответствии со стандартами предприятия. Все внесенные изменения применяются только к текущему чертежу. Для того, чтобы использовать изменения в дальнейшем, чертеж необходимо сохранить в качестве шаблона.

На основе имеющихся стандартов оформления можно создавать пользовательские стандарты и применять эти стандарты в чертежах. Для этого файл чертежа с пользовательскими стандартами следует сохранить в папке Autodesk\Inventor\ Templates.

Настройка меню Формат

Основные команды адаптации чертежей содержатся в меню Формат.

Установка параметров процесса моделирования

Если при открытом шаблоне чертежа выбрать Формат > Текущий стандарт, открывается диалоговое окно Параметры процесса моделирования.

На вкладке Стандарт из имеющегося списка выбирается текущий стандарт (Рисунок 550).

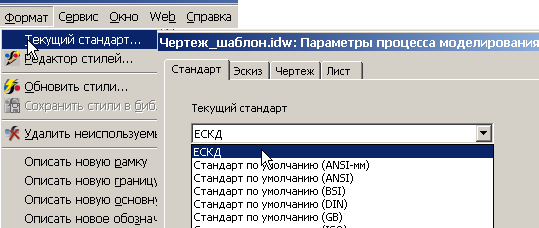

Рисунок 550

На вкладке Эскиз устанавливаются параметры шаговой привязки и сетки (Рисунок 551).

Рисунок 551

На вкладке Чертеж устанавливается Автонанесение и параметры осевых линий (Рисунок 552), заимствование свойств из модели (Рисунок 553).

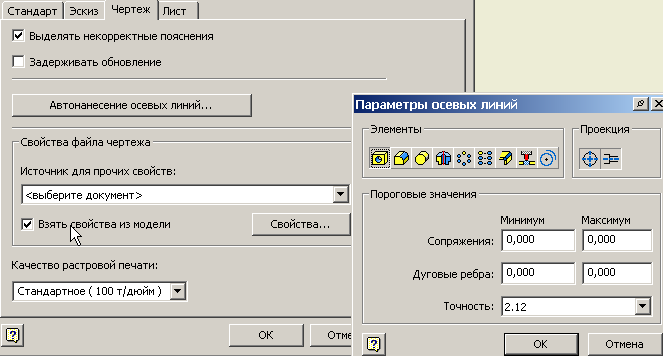

Рисунок 552

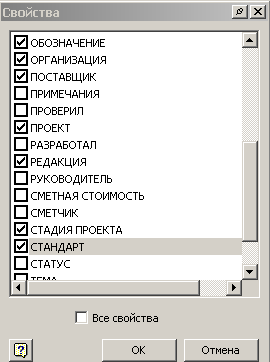

Рисунок 553

На вкладке Лист устанавливается тип надписей на видах чертежа и цвета разметки листа (Рисунок 554).

Рисунок 554

Редактор стилей

С помощью Редактора стилей выполняются настройки всех элементов оформления чертежа (Рисунок 555). Имеется возможность создания новых стилей.

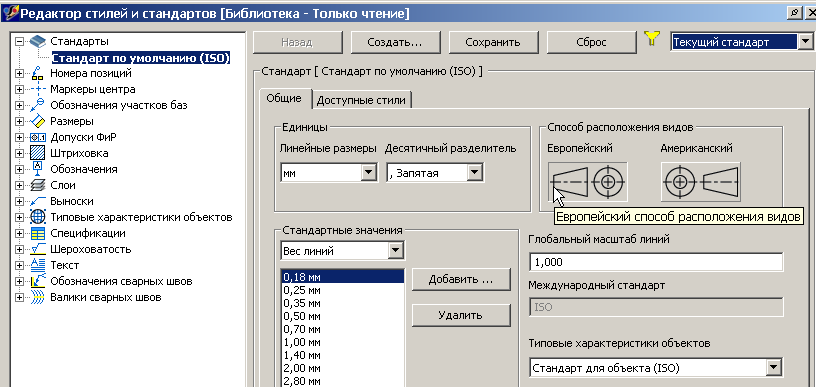

Рисунок 555

Обновление и удаление стилей

Стили можно обновлять до соответствия библиотечным (Рисунок 556).

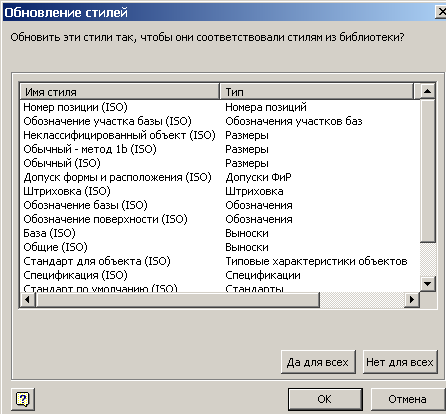

Рисунок 556

Неиспользуемые стили текущего чертежа можно удалять (Рисунок 557).

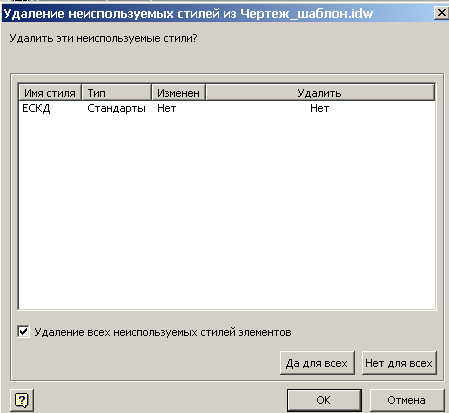

Рисунок 557

Команды работы с рамками

Можно вызывать команды работы с рамками, основными надписями и обозначениями:

• Описать новую рамку, новую основную надпись и новое обозначение (Рисунок 558);

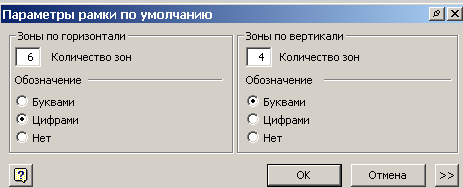

Рисунок 558

• Описать новую границу зоны (Рисунок 559);

Рисунок 559

Создание видов чертежа

В Autodesk Inventor можно создавать различные виды чертежа и манипулировать ими. Команды работы с видами чертежа становятся доступны после загрузки в инструментальную палитру набора команд Виды чертежа (Рисунок 560).

Рисунок 560

Кнопкой Главный вид можно создавать главный вид чертежа изделия (также на основе какого-либо именованного вида изделия).

Можно создавать с помощью соответствующих команд проекционные и дополнительные виды, разрезы, выносные элементы, виды с разрывами, местные разрезы, новые листы и эскизные виды.

Характеристики видов приведены в таблице (Таблица 26).

Таблица 26

Наименование	Описание
Проекционный вид	Ортогональная проекция модели относительно главного вида. Связь между проекционным и главным видами определяется ориентацией проекционного вида
Дополнительный вид	Проекция модели по ребру или линии главного вида. Дополнительный вид выравнивается с главным видом
Разрез	Создание полного, вынесенного или наложенного разреза. Тип разреза определяется положением секущей плоскости. Разрез выравнивается с главным видом
Выносной элемент	Создание выносного элемента для выбранной части вида. Выносной элемент относительно главного вида не выравнивается
Вид с разрывами	Создание вида с разрывами. Как правило, виды с разрывами применяются в ситуациях, когда размер обычного вида превышает размер листа, или когда значительная часть обычного вида не несет полезной информации (например, средняя часть вала)
Местный разрез	Создание местного разреза. Разрез определяется положением одного или нескольких замкнутых контуров
Эскизный вид	Создание пустого вида и активизация среды построения эскизов для выполнения построений. В эскизный вид можно импортировать рисунки AutoCAD. Кроме того, эскизный вид можно копировать и вставлять в этот же или в другой чертеж
