19.2Инструменты модуля Кабельные жгуты и электрические провода
Модуль Autodesk Inventor Professional cable & harness обеспечивает обычные сборки Autodesk Inventor средой и инструментами для проектирования кабельных жгутов и разводки проводов.
При включении модуля cable & harness, его инструменты появляются на панели инструментов (Рисунок 438).
Рисунок 438
19.3Создание сборки прокладки электропроводки
Основные шаги прокладки электропроводки следующие:
добавить PIN в файл детали Autodesk Inventor, к которому подключаются провода;
в файле сборки подключить среду Cable & Harness;
выбрать тип (стандарт) провода или жгута;
создать кабельную трассу;
откорректировать трассу по отношению к имеющейся конструкции;
провести провода между PIN;
развести провода по кабельной трассе;
окончательно откорректировать трассу;
создать чертеж или отчет.
19.3.1Добавление pin
Pin не ассоциативны с геометрией детали, если размещены произвольно на поверхности. Точки ассоциативны и обновляются при изменении геометрии в следующих случаях:
Pin находится на существующей рабочей точке
Pin находится на существующей точке эскиза.
Pin находится на центре отверстия или кругового сегмента
Pin должны иметь уникальное имя в пределах детали.
Для добавления Pin в файле детали:
на инструментальной панели детали нажать на Part Feature и в падающем меню выбрать Harness Part Feature (Рисунок 439).
Рисунок 439
в инструментальной панели Harness Part Features выбрать Place Pin (Рисунок 440).
Рисунок 440
на детали выбрать грань (Рисунок 441).
Рисунок 441
В окне Pin Name указать уникальное имя Pin (Рисунок 442).
Рисунок 442
19.3.2Среда Cable & Harness
Для перехода в среду Cable & Harness открыть файл сборки и нажать на панели сборки Create Harness… (Рисунок 443).
Рисунок 443

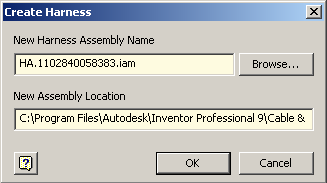

В диалоговом окне согласиться с предложенными именами файла и местоположением (Рисунок 444).
Рисунок 444

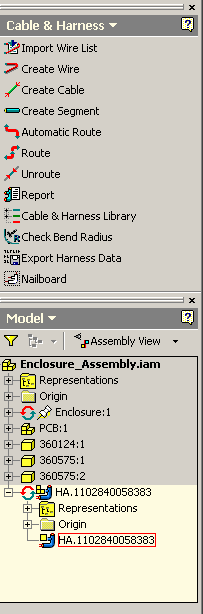

После этого появится панель инструментов Cable & Harness и в браузере отобразится сборка кабельной трассы (Рисунок 445).
Рисунок 445
19.3.3Установка стилей проводов (работа с библиотеками)
Модуль Cable & Harness имеет библиотеку проводов и кабелей. Кабели и провода хранятся только в файле библиотеки модуля Cable & Harness и нигде более. Установка стилей проводов включает в себя возможности:
добавлять новые провода и кабели в библиотеку
изменять, копировать и удалять провода и кабели из библиотеки
импортировать и экспортировать библиотеки проводов и кабелей
просматривать список проводов и кабелей
просматривать базовые свойства для выбранного провода или кабеля
Для работы с библиотекой проводов и кабелей, воспользоваться кнопкой Cable & Harness Library на панели инструментов Cable & Harness (Рисунок 446).
Рисунок 446
Окно (Рисунок 447), позволяет использовать вышеперечисленные возможности.
Рисунок 447
19.3.4Создание кабельной трассы
Кабельная трасса – возможный путь прокладки кабеля или проводов в сборке. Для создания кабельной трассы необходимо указать начальную и конечную точку трассы и промежуточные точки по необходимости.
Точки трассы будут ассоциативны c геометрией сборки, если они связаны с:
внешней рабочей точкой;
центром отверстия или кругового компонента;
отдельной точкой эскиза.
Для создания трассы воспользоваться кнопкой Create Segment на панели инструментов Cable & Harness (Рисунок 448).
Рисунок 448

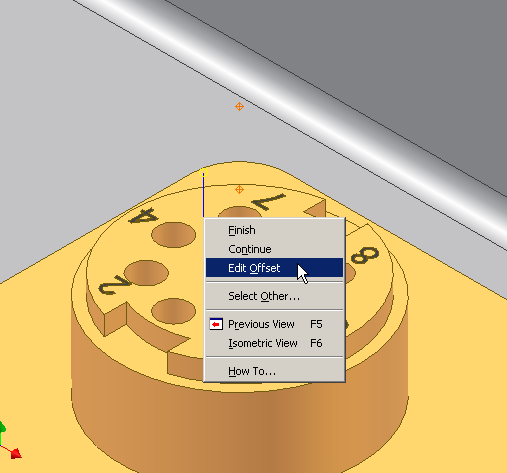

Указать поверхность с начальной точкой и в контекстном меню, выбрав пункт Edit offset, указать необходимое расстояние (Рисунок 449, Рисунок 450).
Рисунок 449
Рисунок 450
Кнопкой мыши указать положение точки (Рисунок 451).
Рисунок 451

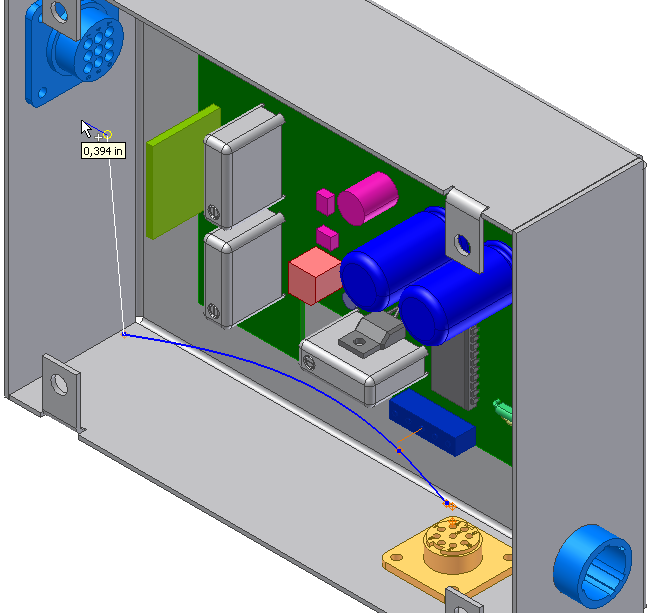

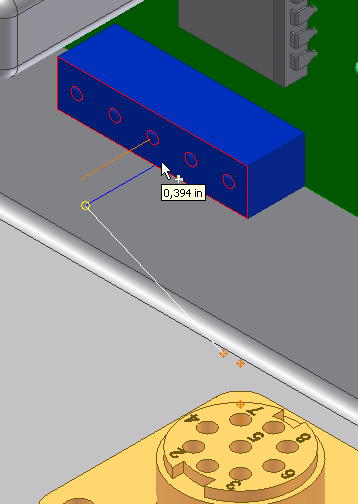

Указать промежуточные точки и конечную точку (Рисунок 452, Рисунок 453, Рисунок 454).
Рисунок 452
Рисунок 453
Рисунок 454

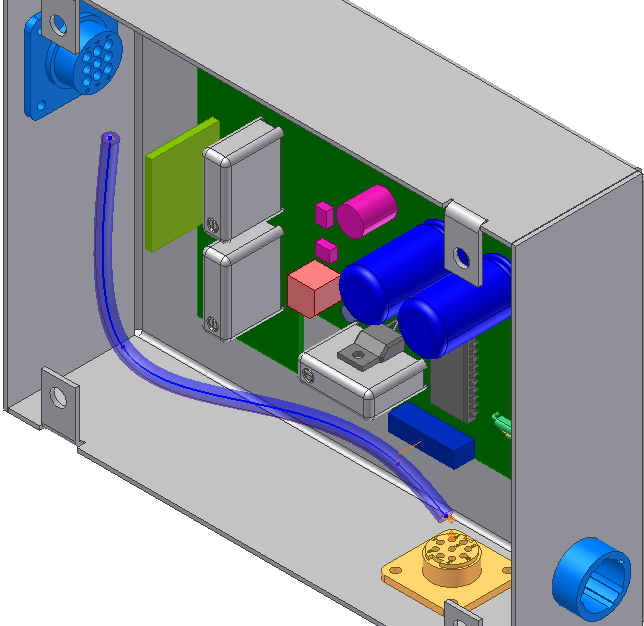

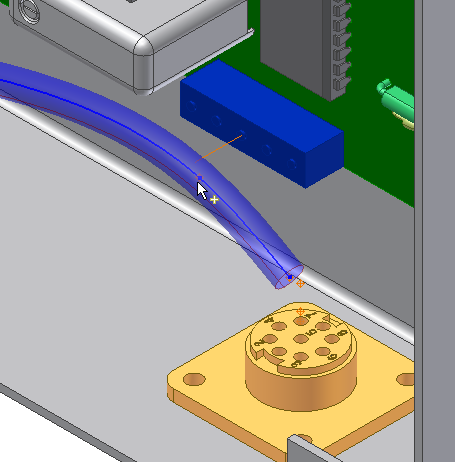

Вид готовой кабельной трассы представлен на Рисунок 455.
Рисунок 455

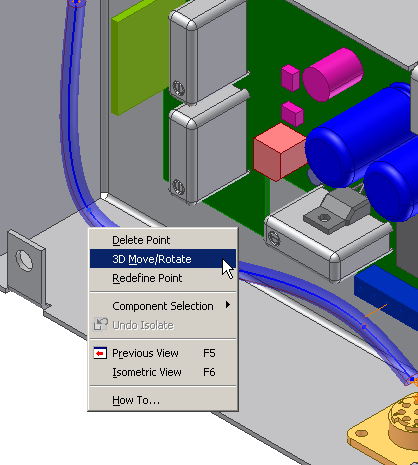

Промежуточные точки можно перемещать в пространстве, выбрав точку и в контекстном меню ‑ пункт 3D Move/Rotate (Рисунок 456).
Рисунок 456

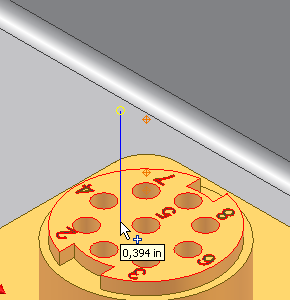

Перемещать точку можно интерактивно или указывать точные значения (Рисунок 457).
Рисунок 457

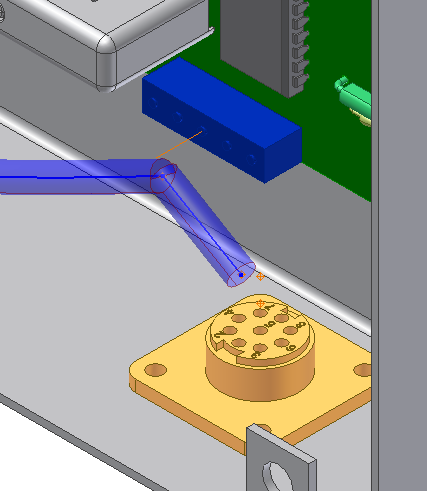

Для создания отвода трассы необходимо указать точку начала на существующей кабельной трассе и конечную точку (Рисунок 458, Рисунок 459).
Рисунок 458
Рисунок 459

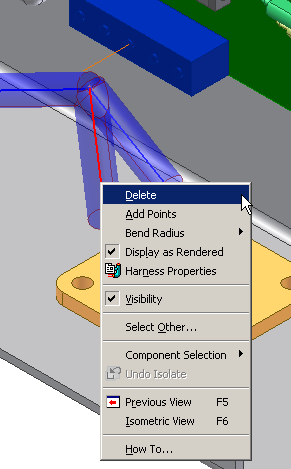

Для удаления сегмента надо выделить сегмент и в контекстном меню выбрать delete (Рисунок 460, Рисунок 461).
Рисунок 460
Рисунок 461
