Добавление компонентов в библиотеку стандартных элементов трубопроводов

Добавить в библиотеку можно только табличную деталь (iPart).

Для добавления в библиотеку детали Ниппель 12-Д7 ОСТ 92-8656-75, являющейся iPart деталью необходимо:

• открыть файл Ниппель 12 Д7 ОСТ 92-8656-75.ipt, нажать кнопку Tube & Pipe Publishing Wizard;

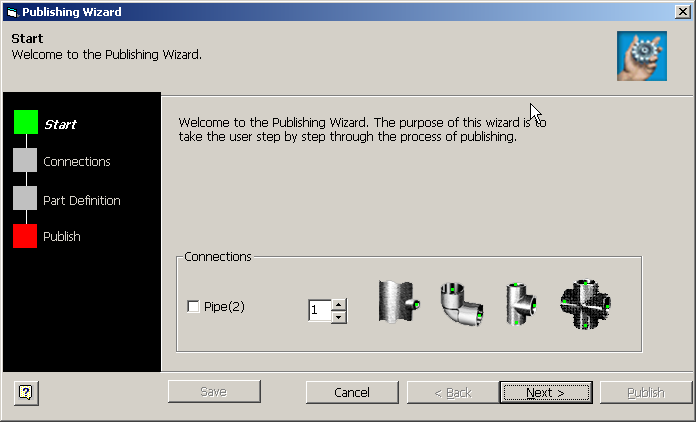

• в окне Start в области Connection указать количество соединений – 1 (Рисунок 416);

Рисунок 416

• В окне Connection в поле End Treatment выбрать Welded, в поле Parameter указать Nominal Size, в поле Table Mapping указать d1 (Рисунок 417);

Рисунок 417

• В области Work Entity воспользоваться кнопкой Work Point , выбрать точку соединения, указав круговое ребро (Рисунок 418);

Рисунок 418

• В той же области нажать кнопку Work Axis , выбрать ось соединения, указав круговое ребро (Рисунок 419) для определения вектора оси;

Рисунок 419

• Область Engagement оставить по умолчанию;

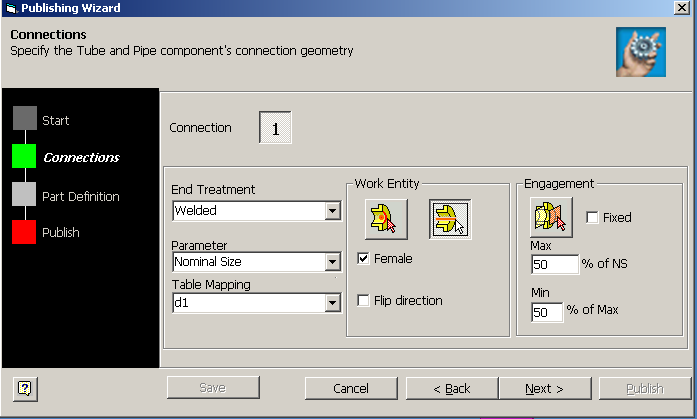

• Окно Connection примет вид, приведенный на рисунке (Рисунок 420);

Рисунок 420

• Нажать кнопку Engagement и указать ось соединения (Рисунок 421);

Рисунок 421

• нажать Next;

• в окне Part definition в поле Component Library выбрать библиотеку Гост (Read/Write), в поле Description набрать Ниппель, в поле Table Mapping указать d1, в области Standard заполнить поле Standard Organization значением ГОСТ, в области Type вызвать контекстное меню и в меню выбрать New Category (Рисунок 422);

Рисунок 422

• нажать Next;

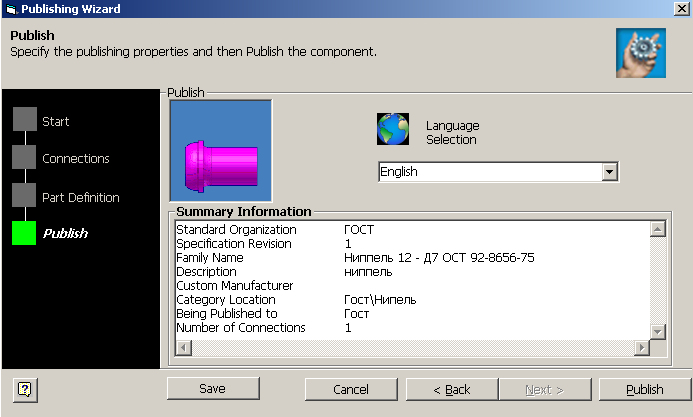

• в окне Publish отображены настроенные параметры. Нажать кнопку Publish (Рисунок 423);

Рисунок 423

• сообщение о создании нового элемента библиотеки приведено ниже (Рисунок 424).

Рисунок 424

Вставка добавленного элемента из библиотеки

Для вставки добавленного элемента из библиотеки:

• нажать Model в браузере сборки, в падающем меню выбрать Tube & Pipe Library (Рисунок 425);

Рисунок 425

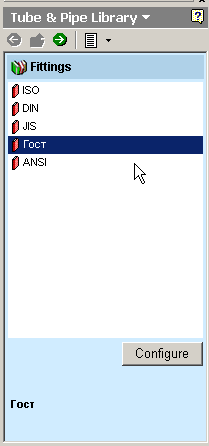

• в окне списка библиотек выбрать Гост (Рисунок 426);

Рисунок 426

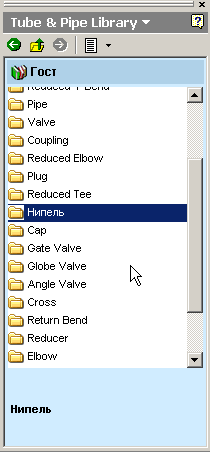

• в окне выбора категорий элементов выбрать Ниппель (Рисунок 427);

Рисунок 427

• в списке элементов указать Ниппель 12 – Д7 ОСТ 928656-75 (Рисунок 428);

Рисунок 428

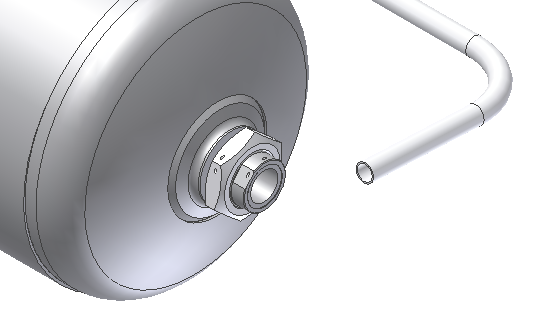

• далее выбрать нужный типоразмер ‑ 0,625 in. Мышью перетащить знак вставки элемента (на рисунке выделен) на торец трубопровода (Рисунок 429, Рисунок 430);

Рисунок 429

Рисунок 430

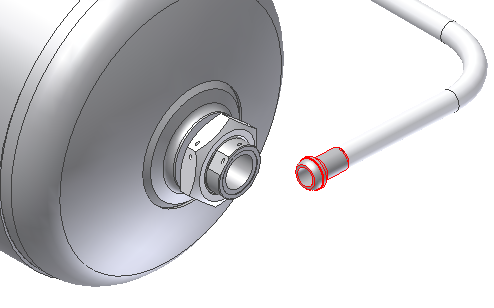

• ниппель вставлен (Рисунок 431).

Рисунок 431

Вставка стандартного элемента библиотеки

Вставка стандартного элемента библиотеки выполняется в следующем порядке:

• в браузере сборки выбрать Tube & Pipe Library (Рисунок 432);

Рисунок 432

• выбрать требуемый стандарт- ANSI (Рисунок 433);

• выбрать тип элемента – Tee (Рисунок 434);

• выбрать требуемый типоразмер (Рисунок 435);

• выбрать требуемый диаметр (в поле ND). Установить курсор на знаке вставки элемента (Рисунок 436);

Рисунок 433

Рисунок 434

Рисунок 435

Рисунок 436

• мышью перетащить элемент в графическую область и указать торец трубопровода (Рисунок 437). При необходимости позиционировать элемент относительно оси трубопровода.

Рисунок 437

19Прокладка кабельных жгутов и электрических проводов

19.1Применение модуля Кабельные жгуты и электрические провода

С помощью средств cable & harness возможно:

• добавить в файл сборки провода и жгуты;

• автоматически или вручную разводить провода по кабельным трассам;

• добавить и разводить трассы при создании или редактировании;

• использовать библиотечные провода и жгуты;

• добавлять в библиотеку собственные провода и жгуты.

• устанавливать минимальный радиус изгиба провода

• автоматический расчет толщины кабеля
