Определение углового положения
Стрелки поворота и направляющие оси отображаются на экране при определении маршрута и размещении фитингов. С их помощью можно просмотреть возможные варианты расположения выбранного участка трубопровода.

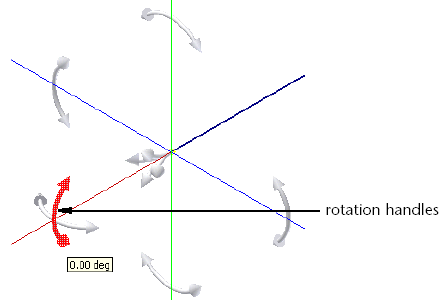

Для поворота вокруг оси на любой угол нажать и перетащить стрелку поворота в требуемом направлении (Рисунок 379).
Для поворота вокруг оси на 90 нажать на направляющей оси, на которой находится трубопровод, и поворот фиксировать курсором.
Рисунок 379
Поворот на 45

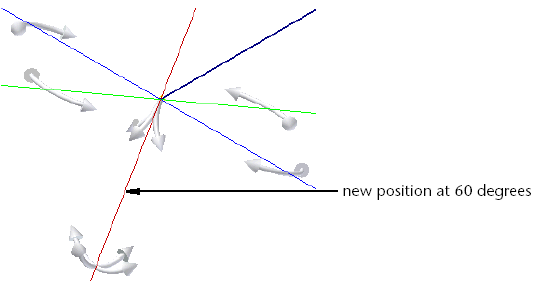

Поворот на 45 возможен при наличии этой опции в настройках стиля. Для выполнения этого поворота нажать соответствующую стрелку в графическом окне – angle control (Рисунок 380) и курсором переместить на требуемый угол – new position (Рисунок 381).
Рисунок 380
Рисунок 381
Установка радиуса изгиба на любом направлении
Установка радиуса изгиба на любом направлении возможна при активной опции Трубопровод с изгибом.
Для использования инструмента поворота нажать стрелку поворота с изгибом и тянуть до необходимого положения (Рисунок 382, Рисунок 383).
Рисунок 382
Рисунок 383
Использование привязок к существующей геометрии для определения точек маршрута
При определении маршрута можно установить привязки к существующей геометрии указанием курсора. Для этого задержать курсор над гранью, ребром – при этом на экране появляется прерывистая линия и точка пересечения линии маршрута и плоскости выделенной грани или ребра.
Прерывистая линия показывает положение точки маршрута относительно выделенной геометрии. Когда точка находится в требуемом месте, нажать на выделенной геометрии, чтобы подтвердить создание точки маршрута в этом месте (Рисунок 384).
Рисунок 384
Примечание. Если прерывистая линия недостаточной длины для пересечения с имеющейся геометрией, нажать на клавиатуре + или – для изменения длины.
Введение точных значений
Все точки маршрута могут быть введены интерактивно. Но иногда необходимы точные значения расположения точек маршрута. Точные значения можно ввести для углов и расстояний по отношению к имеющейся геометрии моделей.
Если точка указана на линии маршрута, введенное значение является расстоянием от этой точки до узла. При этом вновь построенный сегмент трубопровода должен соответствовать установленным длинам при определении стиля.
При создании трубопровода с изгибом можно указать точные значения радиусов, введя точное значение с помощью контекстного меню в графическом окне.

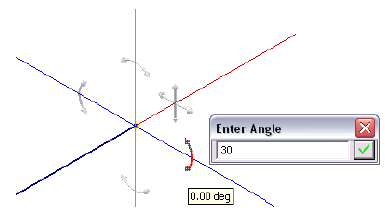

Введение точного значения для угла (Рисунок 385).
Рисунок 385

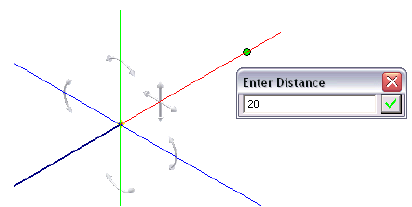

Введение точного значения для расстояния (Рисунок 386).
Рисунок 386

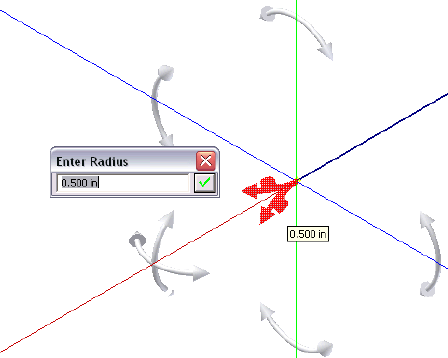

Введение точного значения для радиуса (Рисунок 387);
Рисунок 387

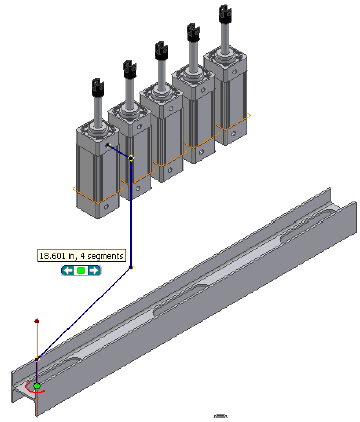

Способы контроля направления маршрута (Route Cycling)
Если для трубопровода,
базирующегося на выбранных точках,
существует более одного решения, на
экране появляется средство перебора
решений – кнопки
.
Нажимая левую или правую стрелки, выбрать
решение. Нажать среднюю кнопку, чтобы
принять (Рисунок 388).
Рисунок 388
Прокладка маршрута автоматическим способом в файле системного примера Autodesk Inventor Professional Tube & Pipe.

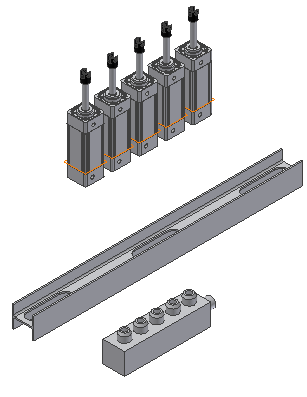

Для создания маршрута трубопровода между тремя выбранными точками на круглой геометрии, в режиме автоматического генерирования необходимо:
открыть файл AirSystemAssy.iam, находящийся в папке Tube & Pipe > Tutorial Files, двойным щелчком активизировать в браузере строку
,
если она не активна. Модель для прокладки
трубопровода представлена на рисунке
(Рисунок 389);
Рисунок 389
нажать кнопку для выбора стиля сварного трубопровода (welded steel style);
нажать

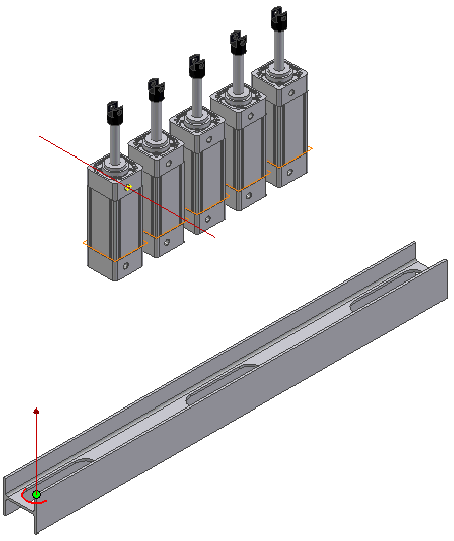

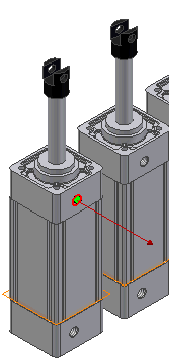

;в графическом окне установить курсор на элементе круглой геометрии и задержать его. Элемент подсвечивается (Рисунок 390);
Рисунок 390
нажать выделенную геометрию для задания стартовой точки маршрута. В центре создается рабочая точка, являющаяся началом маршрута. Эта точка ассоциативна с выбранным компонентом сборки и его круглым ребром.;
так как трубопровод должен проходить через двутавровую балку, следующую точку указать на круглом ребре левого отверстия балки. Установить правильное направление подхода трубопровода к месту соединения, отмеченное линией со стрелкой (Рисунок 391);
Рисунок 391

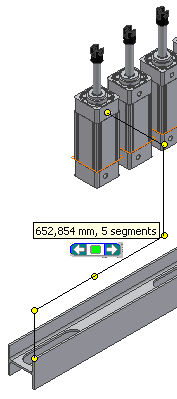

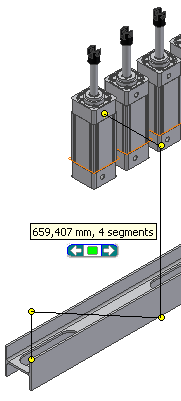

как только выбор в местах подхода сделан, для определения дальнейшего направления подключается средство перебора (Рисунок 392);
Рисунок 392

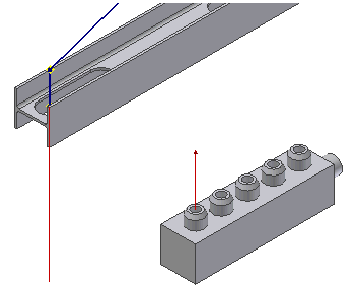

указать следующую точку маршрута на нижнем компоненте сборки, указав требуемое направление подхода трубопровода (Рисунок 393);
Рисунок 393

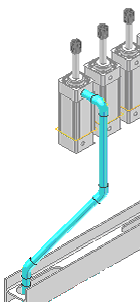

нажать правую клавишу мыши для завершения определения направлений и еще раз – для завершения работы с прокладкой маршрута. Маршрут отображен на экране (Рисунок 394).
Рисунок 394
