Изменение стиля для существующих трубопроводов

В процессе проектирования трубопроводов возможно вносить изменения. Например, частой практикой является создание трубопроводов с менее дорогостоящим методом производства на ранних стадиях разработки с последующим переходом на более дорогостоящий метод. При переключении между стилями система предлагает заменить компоненты, не обнаруженные в новом стиле, на эквивалентные.

Процесс замены стиля для существующего трубопровода происходит следующим образом:

  • открыть файл со сборкой трубопровода;

  • в браузере активизировать трубопровод со стилем, подлежащим изменению;

  • в графическом окне нажать Styles контекстного меню и выбрать другой стиль. Нажать ОК. Активный трубопровод будет использовать указанный стиль. Модель обновляется автоматически.

Удаление стиля

Стиль, который больше не требуется, можно удалить из списка стилей. Стиль, использующийся в трубопроводах, не может быть удален.

Для удаления стиля:

  • при активной сборке трубопровода нажать правую копку мыши в графическом окне и в контекстном меню выбрать Styles;

  • в окне Styles в списке стилей выбрать стиль для удаления;

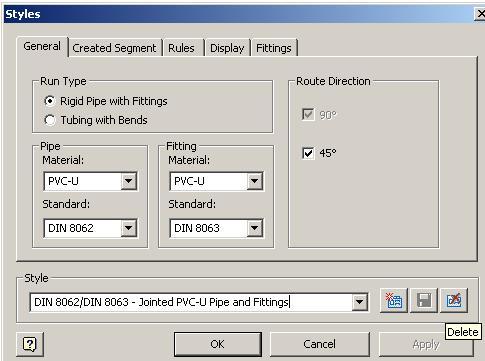

  • нажать кнопку Delete. Стиль будет удален (Рисунок 373);

Рисунок 373

  • нажать стрелку в поле Style, чтобы убедиться в отсутствии в списке удаленного стиля. Закрыть окно Styles.

Замена активного стиля

К разным трубопроводам в одной и той же системе могут предъявляться различные требования. Чтобы удовлетворить эти требования, можно установить новый стиль для каждого из трубопроводов.

Чтобы заменить активный стиль следует:

  • активизировать общую сборку трубопроводов Tube & Pipe Runs двойным нажатием мыши;

  • убедиться, что ни одна из подсборок трубопровода не активна и нажать команду Styles;

  • выбрать из списка стиль для сварных трубопроводов (Рисунок 374). Нажать ОК – требуемый стиль активен. Все новые трубопроводы будут использовать этот стиль.

Рисунок 374

18.6Создание маршрута и геометрии трубопровода

Маршруты трубопроводов определяются указанными точками (узлами). Стили содержат правила для длин прямолинейных сегментов и типы изгибов и разветвлений. Каждый трубопровод создается на основе заданного стиля и указанного маршрута.

Создание маршрута возможно как в автоматическом, так и в ручном режиме. Автоматический режим рекомендуется использовать на простых участках, ручной – когда не устраивает автоматически проложенный маршрут, на сложном участке прокладки, или когда известны длины участков трубопроводов.

Создание базового маршрута

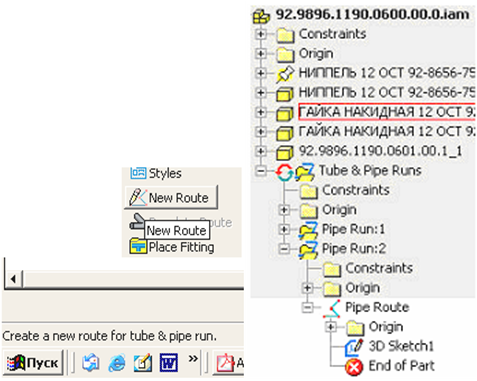

В начале создания маршрута активизировать созданную ранее подсборку трубопровода, затем активизировать среду создания маршрута, нажав New Route панели Tube & Pipe (Рисунок 375). Далее создать путь для маршрута, выбрав две или более точек.

Рисунок 375

В качестве стартовых точек служат:

  • точки центров любых круглых конструктивных элементов, таких как грани, отверстия, цилиндрические вырезы, включая круглую геометрию библиотечных компонентов трубопроводов (Рисунок 376);

Рисунок 376

  • рабочие точки и рабочие оси деталей или сборок.

Как только указаны точки для маршрута, Autodesk Inventor Professional предоставляет визуальное отображение маршрута на экране и текстовое сообщение в строке состояния Status Bar – Create a new route for tube & pipe run.

Шаги по созданию трубопровода:

  • указать круглую геометрию (или рабочие точки) для установки начальной и конечной точек;

  • определить, где необходимо указать точки изменения направления трубопровода в соответствии с существующей геометрией сборки;

  • создать внутренние рабочие элементы, такие, как рабочие точки, точки пересечения рабочих плоскостей, чтобы определить 3D эскиз маршрута.

Трубопровод можно определить как замкнутый или расположенный по месту, затем дорабатывать его, используя точные размеры длин сегментов и углов поворота.
