Список стилей

Список стилей доступен с любой закладки окна Styles. Он отображает активный стиль или стиль, используемый активным трубопроводом, и обеспечивает доступ к списку всех имеющихся стилей. Возможно использование этого списка для создания нового стиля, изменения существующих стилей, изменения активного стиля и применения нового стиля к активному трубопроводу. Все новые трубопроводы создаются с использованием активного стиля.

Работа со стилями

Рекомендуется установить стиль перед созданием сборки прокладки трубопроводов. Но стили могут быть созданы в любое время и применены к новым и существующим трубопроводам в процессе проектирования.

С помощью стилей возможно:

• Установить стиль для всех новых трубопроводов;

• Изменить активный стиль для сборки одного из трубопроводов;

• Изменить стиль для активного трубопровода;

• Изменить настройки для всех трубопроводов, в которых используется указанный стиль.

Создание нового стиля

При создании стиля необходимые для нового стиля элементы должны быть сначала размещены в библиотеке элементов трубопроводов. Фитинги и другие элементы трубопроводов не создаются автоматически. Как только фитинги включены, определите новый стиль, соответствующий их свойствам.

Создание стиля Прямолинейный трубопровод с фитингами

Создание стиля Прямолинейный трубопровод с фитингами на примере существующей сборки 92.9896. 1190.0600.00.0.iam:

• Открыть файл 92.9896. 1190.0600.00.0.iam;

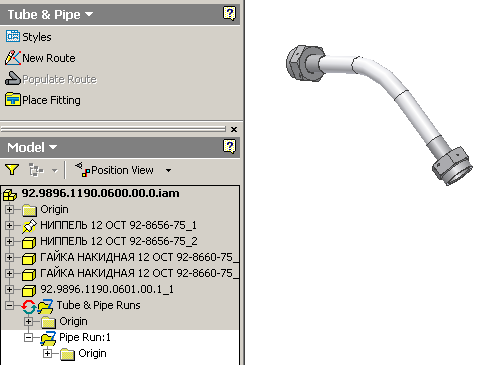

• Активизировать Pipe Run:1 (Рисунок 366);

Рисунок 366

• Нажать на панели Tube & Pipe;

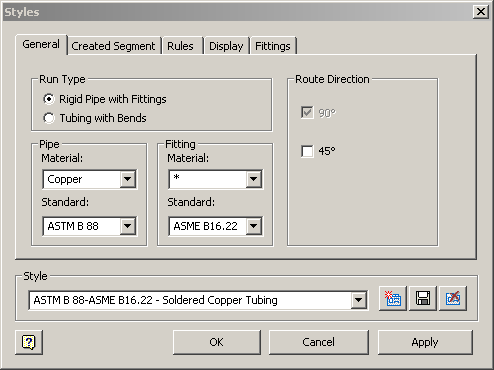

В перечне стилей выбрать в качестве базового для создания нового стиля. Нажать кнопку (Рисунок 367);

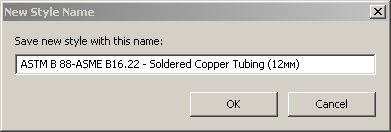

• Ввести имя нового стиля ASTM B 88-ASME B16.22 - Soldered Copper Tubing (12мм). Нажать ОК (Рисунок 368);

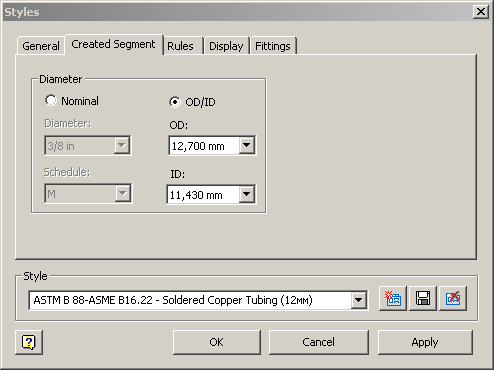

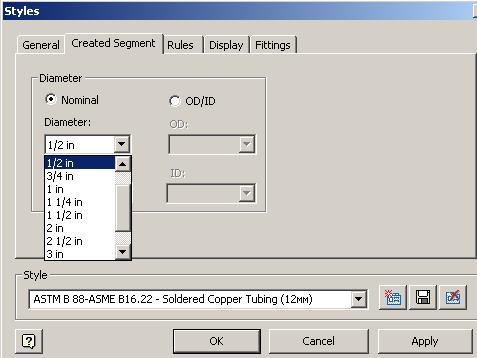

• Установить требуемые параметры для стиля с номинальным диаметром трубопровода 12мм. Для этого примера в списке номинальных диаметров на закладке Created Segment текущего стиля такой номинальный диаметр отсутствует (Рисунок 369). Воспользоваться опцией OD/ID, выбрать значения внутреннего и наружного диаметров из списка имеющихся, наиболее близкие к требуемым. Нажать кнопку для сохранения нового стиля (Рисунок 370). Вновь созданный стиль становится активным.

Рисунок 367

Рисунок 368

Рисунок 369

Рисунок 370

Создание стиля Трубопровод с изгибом

Порядок создания стиля Трубопровод с изгибом аналогичен приведенному выше для стиля Прямолинейный трубопровод с фитингами, но после назначения имени нового стиля в данном случае требуется подтвердить введение сегментов нулевой длины (Рисунок 371).

Рисунок 371

Установка минимальной длины сегмента равной нулю позволяет создавать изгибы трубопровода под углом 180⁰ и более.

Изменение существующего стиля

Любые существующие стили можно изменить, включая системные.

В приведенном ниже примере в существующем стиле изменен цвет трубопровода на цвет меди:

• Нажать на панели Tube & Pipe;

• Убедиться, что текущим является стиль ;

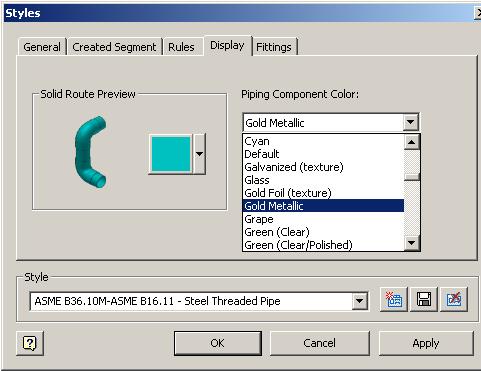

• На закладке Display в поле Piping Component Color выбрать Gold Metallic (Рисунок 372);

Рисунок 372

• Нажать и закрыть окно. Изменение в стиле сохранено.

Измененный стиль активен и применяется для всех трубопроводов, которые будут создаваться. Изменение стиля повлияет также на все трубопроводы, использующие этот стиль.

Примечание. В целях безопасности перед изменением системного стиля следует скопировать его с новым именем, для чего в окне Styles выбрать системный стиль, нажать , указать новое имя, нажать ОК. Затем выбрать системный стиль и вносить изменения.
