16.2Изменение направления взгляда
При создании новой или открытии уже имеющейся схемы по умолчанию устанавливается изометрический вид. Команда Направление взгляда позволяет пошагово поворачивать вектор направления взгляда вокруг одной из координатных осей. Установленное направление взгляда можно сохранить для дальнейшего использования.
16.3Сдвиг компонентов
При сдвиге компонента вручную его можно переместить на любое расстояние в выбранном направлении. Иногда для точного подбора положения требуется повторить сдвиг несколько раз. Как правило, компоненты сдвигаются в направлении одной из ортогональных координатных осей, однако можно перемещать их и под углом. Также можно поворачивать компоненты. Каждый сдвиг отображается в папке компонента в браузере.

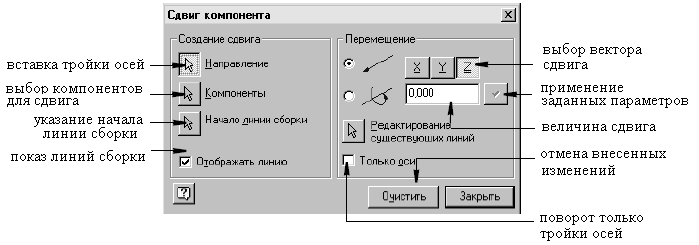

Кнопкой Сдвинуть компоненты, расположенной в группе команд Схема, вызывается диалоговое окно Сдвиг компонента, в котором можно задавать параметры сдвигов (Рисунок 340).
Рисунок 340
Сдвигать можно как один компонент, так и несколько компонентов одновременно. Например, можно сдвинуть все крепежные детали одновременно, а затем — дополнительно каждую деталь.
Как правило, на схемах сборки-разборки изображаются линии сборки, которые проводятся от сдвинутых компонентов до базового компонента. При сдвиге компонентов программа строит линии сборки автоматически. Однако видимость линий сборки можно отключать. Кроме того, можно удалять имеющиеся линии сборки и создавать новые.

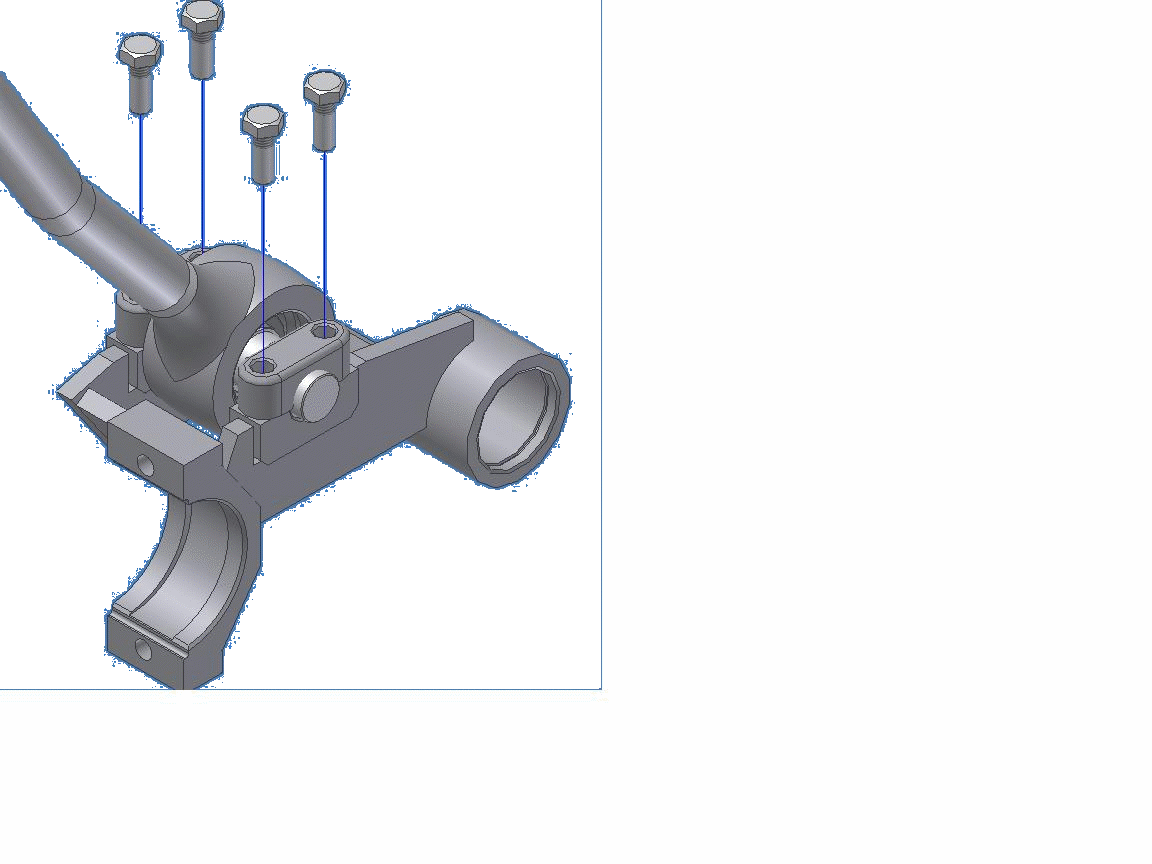

На следующей иллюстрации (Рисунок 341) показан автоматический сдвиг четырех болтов.
Рисунок 341
16.4Редактирование сдвигов
При создании схем сборки-разборки часто возникают ситуации, когда необходимо изменить местоположение сдвинутых компонентов. Достичь этого можно как путем добавления новых сдвигов, так и путем редактирования параметров существующих сдвигов. К имеющимся сдвигам также можно добавлять другие компоненты. Редактирование параметров сдвигов производится либо в диалоговом окне Сдвиг компонента, либо в браузере с использованием фильтра Просмотр сдвигов (Рисунок 342).
Рисунок 342
16.5Редактирование линий сборки
После того как компоненты сдвинуты в требуемые положения, для улучшения читаемости схемы сборки-разборки может возникнуть необходимость изменить линии сборки. При редактировании или удалении линии сборки также изменяется или удаляется соответствующий сдвиг. При выборе линии сборки на ее концах отображаются ручки в виде зеленых кружков. Выделенный сегмент линии сборки можно перетащить мышью в требуемое положение. Кроме того, можно скрывать линии сборки и создавать новые линии.
На следующей иллюстрации (Рисунок 343) сдвиг сведен к нулю путем выбора линии сборки и свертывания одного из ее сегментов. Если сдвиг минимизируется так, что начинает попадать в пределы заданного допуска, он автоматически делается нулевым. Перетаскивать линию сборки можно и за нулевое положение в отрицательную сторону без потери сдвига или сведения его к нулю.
Рисунок 343
16.6Процесс сборки-разборки в динамике
В Autodesk Inventor можно создавать презентационные ролики процессов сборки-разборки, основываясь на протоколе сдвигов. Для изменения последовательности сдвигов протокол сдвигов можно редактировать. Ролик можно записать в AVI-файл, включаемый в электронную документацию по изготовлению, эксплуатации и техническому обслуживанию изделия.
Для перемещения компонентов функция создания презентационного ролика использует протокол сдвигов. Поэтому изменения линий сборки никак не сказываются на перемещении компонентов в ролике.
Последовательностью сдвигов можно управлять. В среде создания схем кнопка Фильтр (Рисунок 342), расположенная на панели инструментов браузера, содержит необходимые для этого опции.
Для задания требуемой последовательности сдвигов можно воспользоваться опцией Просмотр последовательностей в браузере (Рисунок 344).
Рисунок 344
В верхней части браузера отображается список задач по созданию презентационных роликов. Для каждой задачи показана последовательность сдвигов (Рисунок 345).
Рисунок 345
Изменять последовательность сдвигов, создавая тем самым различные ролики, можно перетаскиванием.
Команда Презентационный ролик вызывает одноименное диалоговое окно (Рисунок 346). В этом окне можно задавать интервал между кадрами (с приращением 0,001 секунды) и количество повторений.
Кроме того, с помощью этого окна можно воспроизводить как весь ролик, так и отдельные сдвиги. Кнопка Дополнительно ( >> ) позволяет отобразить последовательность сдвигов для создания ролика. Если это необходимо, в последовательность можно внести изменения.
Рисунок 346
