5.14Настройка нового файла проекта Autodesk Inventor для работы с хранилищем
Порядок настройки нового файла проекта Autodesk Inventor для работы с хранилищем:
Запустить Autodesk Inventor;

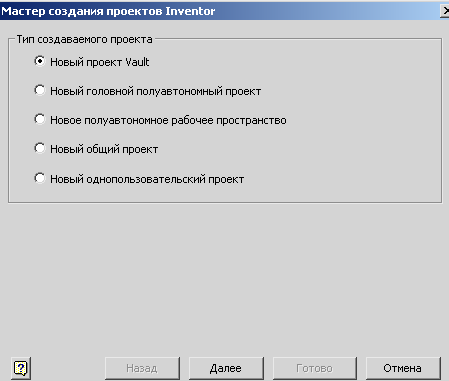

В диалоговом окне Открыть выбрать Проекты > Создать. Откроется мастер проектов Autodesk Inventor. В диалоговом окне выбрать Новый проект Vault, затем нажать Далее (Рисунок 85);
Рисунок 85

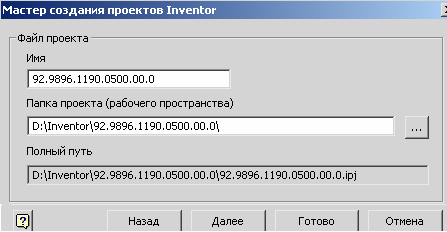

Указать имя проекта и каталог, в котором будет находиться файл проекта (Рисунок 86).
Рисунок 86
5.15Работа с существующими проектами
Стандартные проекты, созданные до установки Autodesk Vault, могут быть конвертированы в проекты хранилища. Чтобы создать хранилище для существующих проектов, необходимо конвертировать файлы проекта в файл проекта хранилища, а затем добавить существующие данные в хранилище.
Перед тем как конвертировать существующие файлы проекта для работы с хранилищем, следует создать копию этих файлов.
5.16Конвертирование существующих файлов проекта
Существующие проекты Autodesk Inventor могут быть конвертированы для работы с Autodesk Vault. Конвертирование существующих проектов состоит из внесения изменений в файл проекта для работы с хранилищем и добавления данных в хранилище.
Подсказки для конвертирования проектов:
В совместном или многопользовательском проекте, многопользовательские настройки должны быть установлены для работы с хранилищем (Multi-user=Vault);
Объединение файлов проекта Autodesk Inventor и ассоциированного .ipj файла можно провести вручную, или в некоторых случаях при помощи инструментария Pack and Go;
Перед удалением ссылки в .ipj файле убедиться, что необходимые ссылки внесены в файл проекта, перемещенного из каталога в хранилище;
Создать необходимые библиотеки в хранилище. Библиотеки должны быть созданы для общих компонентов, используемых в различных проектах хранилища. Убедиться, что iParts и библиотеки содержания Autodesk Inventor указанные в файлах проекта, созданы в хранилище. Воспользоваться диалоговым окном Autodesk Inventor Проекты) чтобы убедиться, что файл проекта Autodesk Inventor ссылается на правильные библиотеки хранилища;
Для многопользовательских проектов убедиться, что все пользователи зарезервировали свои файлы. Все текущие данные должны быть в рабочей группе.
5.17Добавление существующих данных в хранилище
Существующие данные Autodesk Inventor могут быть добавлены в хранилище. Данные могут быть ассоциированы с существующими файлами проектов Autodesk Inventor, конвертированных для работы с хранилищем или с только что созданным файлом проекта.
Примечание. Важно использовать встраиваемые функции для работы с хранилищем в Autodesk Inventor при добавлении файлов Autodesk Inventor в хранилище. Надстройки интерпретируют специальные связи между файлами разработки и записывают эту информацию в хранилище.
Подсказки для добавления существующих данных в хранилище:
Добавляя файлы разработки в Autodesk Inventor, открыть сборку верхнего уровня, еще не добавленную в хранилище. Воспользоваться встроенными функциями хранилища в Autodesk Inventor, чтобы добавить файлы разработки в хранилище. При добавлении файлов разработки, начиная с верхнего уровня, автоматически сохраняются все зависимости файла в рамках сборки. Повторять эти шаги до тех пор, пока все детали и сборки не будут добавлены в хранилище;
Открыть каждый файл чертежа и презентации отдельно и с помощью встраиваемых функций Autodesk Inventor добавить файлы в хранилище;
Переместить всю рабочую группу и все связанные данные из разделяемого ресурса сервера в локальный каталог. Это поможет убедиться, что никакие пользователи не смогут изменить данные во время их конвертирования для работы с хранилищем.
5.18Autodesk Vault Explorer
Доступ к хранилищу осуществляется с помощью Autodesk Vault Explorer или с помощью встраиваемых в Autodesk Inventor функций хранилища, интегрирующих Autodesk Vault в Autodesk Inventor. Vault Explorer представляет собой отдельно устанавливаемое полнофункциональное приложение, используемое для управления хранилищем, просмотра истории изменений и поиска файлов хранилища. Vault Explorer позволяет добавлять не Inventor файлы в хранилище, а также резервировать и подключать их обратно в хранилище.
Autodesk Vault Explorer используется для:
создания каталогов в хранилище;
добавления файлов в хранилище;
резервирования и регистрации файлов;
просмотра истории изменения файлов Autodesk Inventor;
работы с версиями файлов.
