5.12Настройка новых файлов проекта хранилища

Файлы проекта Autodesk Inventor включают в себя несколько настроек, которые указывают Autodesk Inventor, где производить поиск файлов модели. Когда открывается компонент или сборка, Autodesk Inventor просматривает каталоги, указанные в файле проекта. Например, если компонент не является библиотечным, Autodesk Inventor просматривает каталог рабочей области, указанный в проекте. Таким же образом, если деталь является библиотечной деталью, Inventor производит поиск по указанному библиотечному пути поиска.

Управление данными разработки при помощи проектов Autodesk Inventor становится еще более эффективным при использовании Autodesk Vault. Чтобы полностью использовать преимущества Autodesk Vault, необходимо правильно настроить файлы проекта. Autodesk Vault может управлять только файлами хранилища. Файл проекта, настроенный для работы с Autodesk Vault, содержит дополнительные настройки, включающие имя и каталог хранилища. Многопользовательские настройки должны быть настроены для работы с хранилищем (Multi-User=Vault). Начиная работу над новой моделью Autodesk Inventor, необходимо создать файл проекта хранилища до создания файлов модели.

Существующие проекты могут быть конвертированы для работы с хранилищем Autodesk Vault.

5.13Настройка библиотек

Каталоги библиотек могут быть настроены в хранилище для управления многократно используемыми компонентами iParts и библиотеками содержания. Необходимо указать в библиотечных путях поиска файла проекта каталоги библиотек хранилища.

Чтобы настроить библиотеку в хранилище необходимо:

1. Закрыть все открытые файлы Autodesk Inventor.

2. В меню Файл выбрать Проекты.

3. Указать сетевой каталог, в котором располагаются компоненты, указанные в библиотечных путях поиска.

4. Нажать Сохранить, чтобы сохранить настройки, затем нажать Отмена, чтобы закрыть диалоговое окно.

5. В меню Пуск выбрать Программы > Autodesk Vault>Vault Explorer, начать работу с хранилищем. Выбрать корневой каталог $/.

6. В меню Vault (Хранилище) выбрать, например, опцию New Library Folder (Создать каталог библиотек) (Рисунок 76).

Рисунок 76

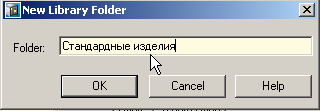

7. В диалоговом окне New Library Folder (Создать каталог библиотек), в поле Folder (Каталог), ввести имя каталога (Рисунок 77).

Рисунок 77

8. Нажать OК. Библиотека будет добавлена в хранилище (Рисунок 78).

Рисунок 78

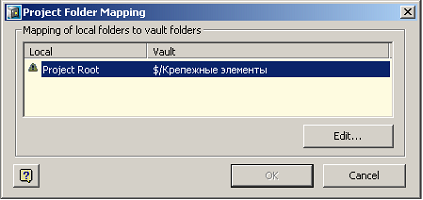

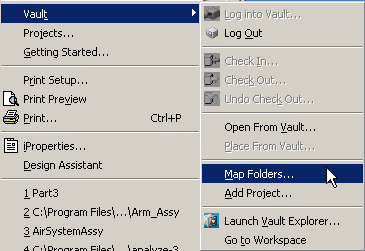

9. Вернуться в Autodesk Inventor. В меню Vault (Хранилище) выбрать Map Folders (Подключить каталоги) (Рисунок 79, Рисунок 80).

Рисунок 79

Рисунок 80

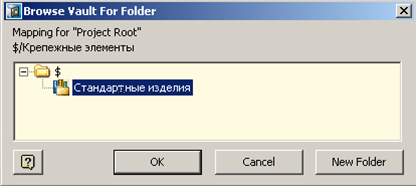

10. Двойным нажатием мыши по имени каталога в списке библиотек выбрать каталог библиотеки (Рисунок 81).

Рисунок 81

11. Нажать OК, чтобы закрыть диалоговое окно.

12. Нажать OК, чтобы закрыть начальное диалоговое окно.

13. В меню Autodesk Inventor выбрать Открыть, затем открыть файл Autodesk Inventor, который необходимо добавить в хранилище.

14. После того, как откроется Autodesk Inventor, выбрать хранилище в окне просмотра сборок (Рисунок 82).

Рисунок 82

В окне просмотра хранилища нажать правой клавишей мыши и выбрать опцию Add file (Добавить файл) (Рисунок 83).

Рисунок 83

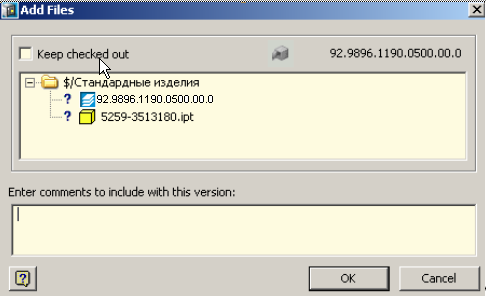

15. Нажать OК, чтобы добавить данные в хранилище (Рисунок 84).

Рисунок 84
