4.8Активный Проект

Активный Проект определяет, как Autodesk Inventor ведет поиск файла, на который делает ссылку другой файл. Это чрезвычайно важно для бесперебойного функционирования Autodesk Inventor, так как проект изделия состоит из большого числа файлов, которые содержат ссылки одного на другой.

Файлы, составляющие проект изделия, виртуально могут храниться в любом месте сети. Итак, каким образом Autodesk Inventor узнает, где найти тот файл, на который делается ссылка в другом файле:

• Ранее родительский файл хранил абсолютный путь к каждому файлу, на который могла быть сделана ссылка. В случае, если файл перемещался, файлы, которые делали ссылку на него, не находили его и пользователю приходилось вмешиваться. Даже после этого, файл детали должен был редактироваться с тем, чтобы сохранить новое место расположения. Это могло создавать проблему, если файл представлял собой выделенный файл либо файл только для чтения;

• Autodesk Inventor использует другой подход, где принято хранение минимального набора информации, в большинстве своем имя файла. С тем, чтобы найти файл, Autodesk Inventor производит поиск в области хранения файлов, которые определены Активным Проектом (Active Project). Используя этот подход, файл зачастую может быть перемещен в другое место и Autodesk Inventor все равно его находит без вмешательства пользователя.

4.9Поиск файлов в Autodesk Inventor

Когда Autodesk Inventor необходимо найти какой-нибудь файл, он отыскивает его, используя Активный Проект. Проект определяет опции, которые контролируют функциональность управления файлами Autodesk Inventor и которые могут содержать места хранения, определяющие, где Autodesk Inventor должен производить поиск файлов. За исключением Библиотек (Libraries), Autodesk Inventor производит поиск мест хранения файлов в том порядке, в котором они определены в рамках файла проекта. Файл проекта может разграничивать два фундаментально различных типа местоположения хранения: местоположения проекта, подлежащие правке (Editable Project Locations) и библиотеки (Libraries). Местоположения проекта, подлежащие правке, далее подразделяются на три категории: рабочее пространство (Workspace ), местные поисковые пути (Local Search Paths) и поисковые пути рабочей группы (Workgroup Search Paths).

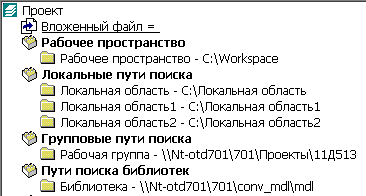

На рисунке (Рисунок 20) представлен образец комплексного проектного файла, использующего детали, которые не требуются большинству пользователей, однако он иллюстрирует, как Autodesk Inventor производит поиск запрашиваемых файлов.

Рисунок 20

Ссылка на библиотеку

Большинство изделий содержит значительное число деталей, которые определяются в Autodesk Inventor как библиотечные детали. Библиотечные детали являются деталями только для чтения, которые не могут быть изменены. Зачастую, детали, содержащиеся в библиотеках, используются совместно многочисленными проектами, то есть, они используются при проектировании различных изделий. В большинстве своем, в библиотеках хранятся файлы стандартных деталей и составных частей, таких как крепежные детали или приобретаемые части, такие как двигатели или гидравлические цилиндры. В случае очень крупных изделий, над которыми работают различные группы проектировщиков (конструктивные, электрические, гидравлические), библиотека может содержать базовую работу другой проектной группы.

Когда файл Autodesk Inventor делает ссылку на библиотечный документ, он сохраняет:

• Имя библиотеки;

• Имя файла;

• Путь к папке нижележащего уровня (может быть пустым).
