23.4Создание проекта

В соответствии с деревом проекта создать на сервере папку с именем Замок для размещения файла проекта и вложенную в нее папку с именем 02.2594.1000.0150.11.0 для размещения геометрии проекта.

Создать файл проекта для работы в режиме общего доступа. Установить опцию многопользовательского режима – Новый общий проект.

Порядок создания файла проекта:

  • Открыть Autodesk Inventor;

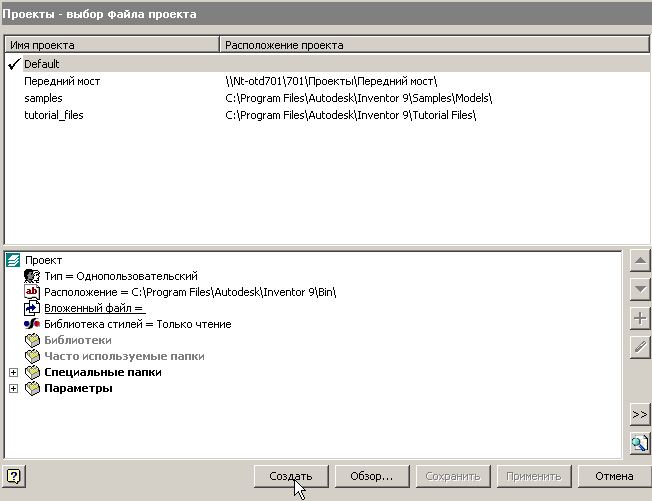

  • Выполнить команду ФайлПроекты и нажать кнопку Создать (Рисунок 636);

Рисунок 636

  • Установить переключатель на Новый общий проект. Нажать Далее (Рисунок 637);

Рисунок 637

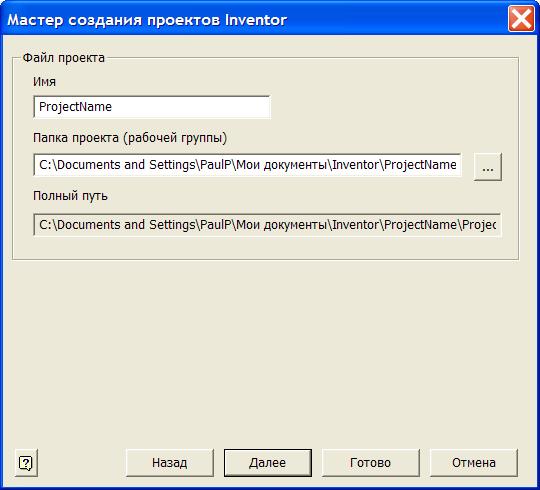

  • Ввести необходимые данные в поля окна (Рисунок 638):

Рисунок 638

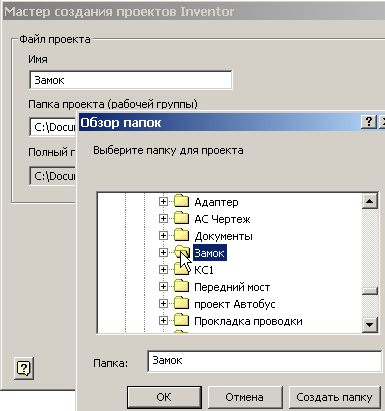

  1. В поле Имя ввести Замок, в поле Папка проекта (рабочей группы) - указать путь к папке расположения файла проекта на сервере (Рисунок 639), нажать ОК;

Рисунок 639

  1. Нажать Готово (Рисунок 640).

Рисунок 640

Вновь созданный проект появляется в списке проектов. Он не активен (Рисунок 641);

Рисунок 641

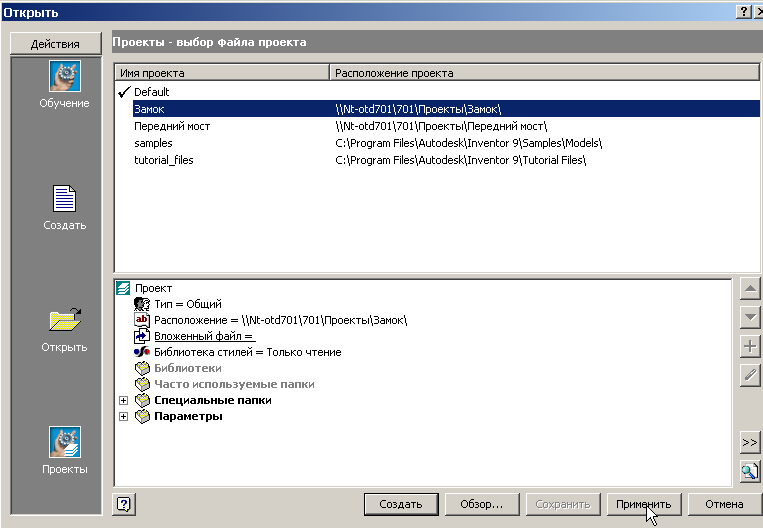

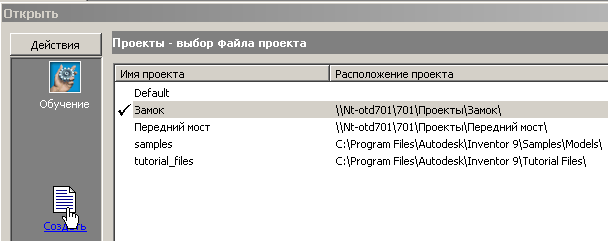

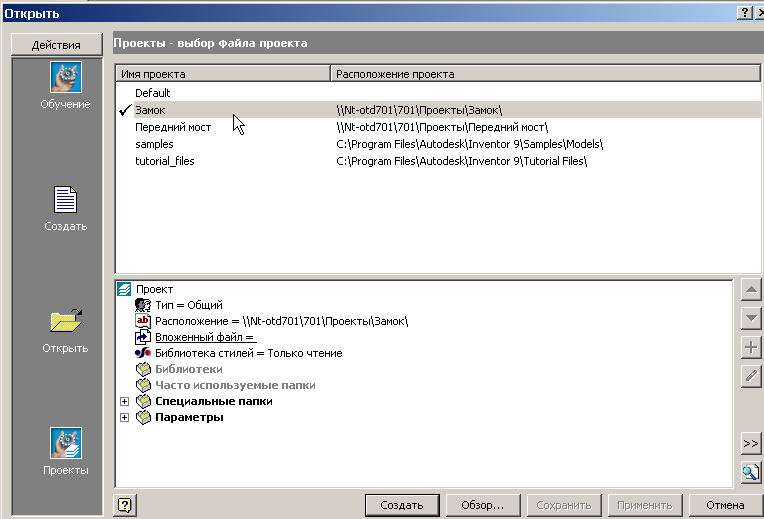

  • Активизировать проект – выделить строку проекта, нажать Применить (Рисунок 642). Проект активен, характеристики проекта показаны на рисунке (Рисунок 643). Можно приступить к созданию файла сборки;

Рисунок 642

Рисунок 643

23.5Создание файла сборки 02.2594.1000.0150.11.0

Порядок создания файла сборки:

  • Активизировать проект Замок. Выполнить команду Создать (Рисунок 644);

Рисунок 644

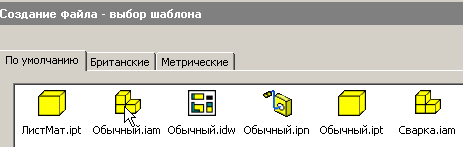

  • Выбрать Обычный.iam (Рисунок 645). Нажать ОК. Загружается среда создания модели сборки;

Рисунок 645

  • Сохранить пустой файл сборки в предварительно созданной папке 02.2594.1000.0150.11.0. Выполнить команду ФайлСохранить как.

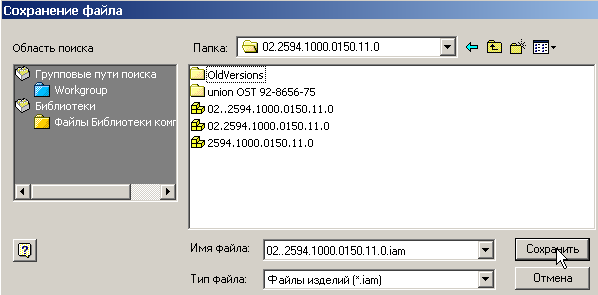

В окне (Рисунок 646) в поле Имя файла ввести 02.2594.1000.0150.11.0. Нажать Сохранить. Файл 02.2594.1000.0150.11.0.iam создан.

Рисунок 646

23.6Формирование детали 02.2594.1000.0151.11.1 в контексте сборки

Создать файл базовой детали 02.2594.1000.0151.11.1 согласно исходным данным. Формирование детали выполнить в контексте сборки.

Создание файла детали

Порядок создания файла детали:

  • Открыть файл сборки 02.2594.1000.0150.11.0.iam;

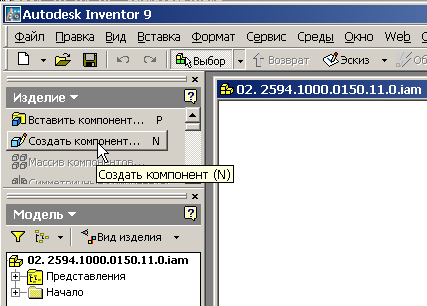

  • На панели инструментов Изделие выбрать Создать компонент (Рисунок 647);

Рисунок 647

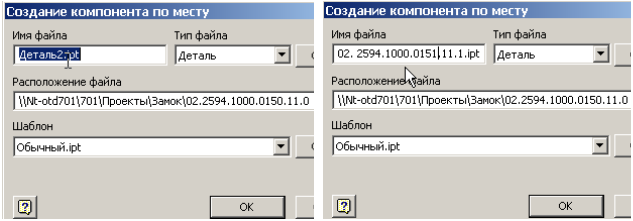

  • В окне (Рисунок 648) ввести обозначение детали - 02.2594.1000.0151.11.1.ipt. Шаблон для детали оставить по умолчанию ‑ Обычный.ipt;

Рисунок 648

  • Щелкнуть на графическом экране курсором, имеющим вид кнопки ;

Файл детали создан и отображен в браузере сборки (Рисунок 649). Одновременно активизирована среда создания эскиза для базового конструктивного элемента детали;

Рисунок 649

  • Сохранить файл сборки. Если файл сборки не сохранен, он остается пустым.

Рисунок 650

23.6.1Создание геометрии детали

В предыдущем пункте при сохранении файла сборки деталь осталась активной, а среда эскизирования была закрыта (Рисунок 651).

Рисунок 651

Поэтому для создания эскиза среду эскизирования следует активизировать. В настоящем случае это происходит в режиме редактирования незаконченного Эскиза1 (Рисунок 652).

Рисунок 652

Создание эскиза с использованием геометрии AutoCad

Исходными данными для детали 02.2594.1000.0151.11.1 является геометрия в формате AutoCAD. Геометрию AutoCAD можно использовать непосредственно для создания эскиза Autodesk Inventor.

Порядок создания эскиза с использованием геометрии AutoCAD:

  • Выделить сроку Эскиз1 в браузере, затем в контекстном меню нажать на Редактировать эскиз (Рисунок 652);

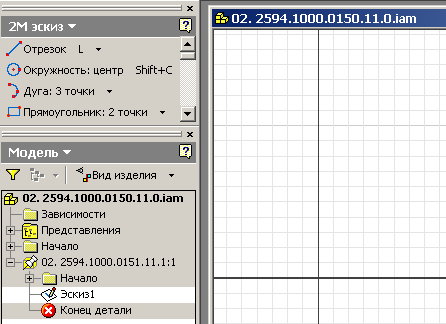

  • Среда создания эскиза активна. В графическом окне появилось отображение сетки плоскости эскизирования (Рисунок 653);

Рисунок 653

  • Для использования геометрии AutoCAD выполнить команду Вставить файл AutoCAD инструментальной панели 2М Эскиз (Error: Reference source not found);

Рисунок 654

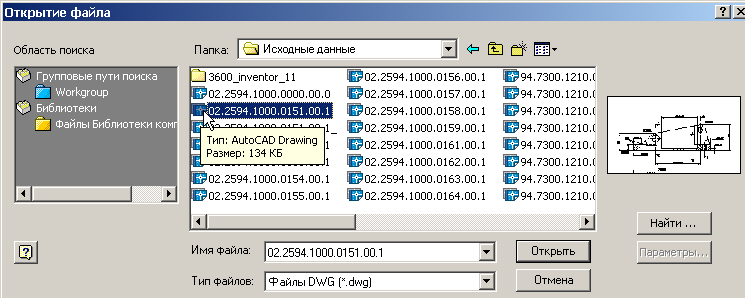

  • В окне проводника выбрать файл, нажать Открыть (Рисунок 655);

Рисунок 655

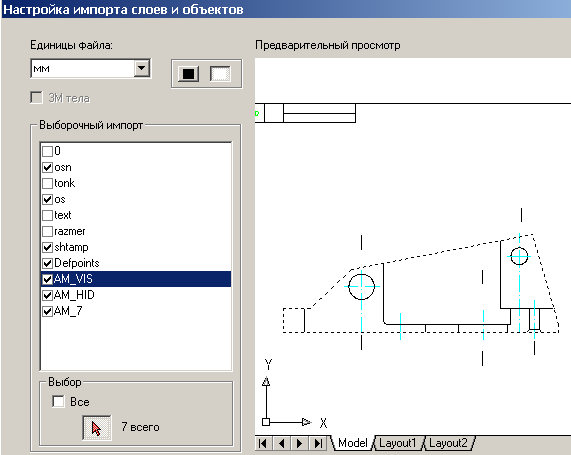

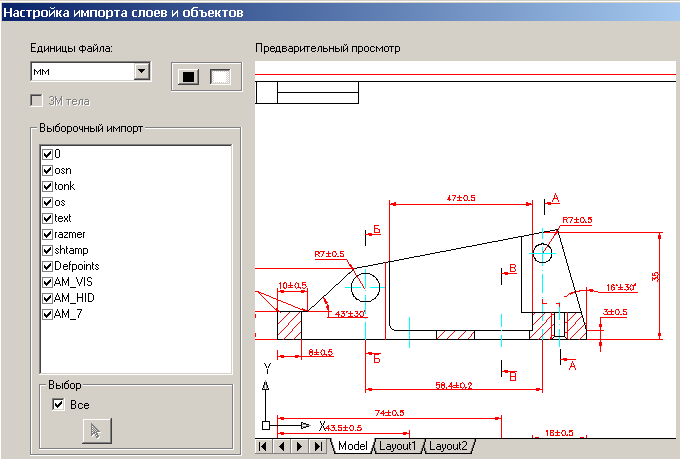

  • В окне выбора объектов для импорта отключить ненужные слои, сняв их флажки, затем в графической области окна курсором выделить требуемую геометрию (Рисунок 656, Рисунок 657). Нажать Готово;

Рисунок 656

Рисунок 657

  • Эскиз автоматически размещается в плоскости эскизирования (Рисунок 658);

Рисунок 658

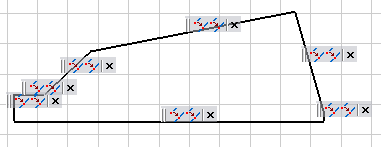

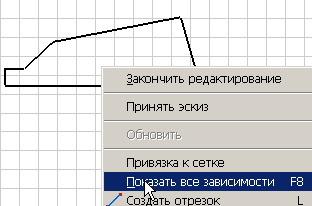

  • Просмотреть зависимости импортированного эскиза командой Показать все зависимости контекстного меню (Рисунок 660);

Рисунок 659

Рисунок 660

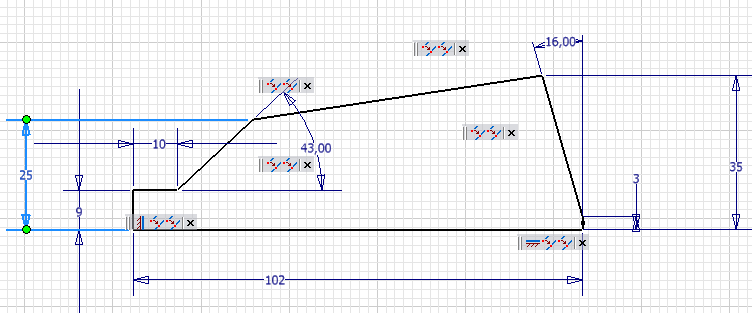

  • Определить эскиз. Установить зависимости вертикальности и горизонтальности. Проставить размеры (Рисунок 661);

Рисунок 661

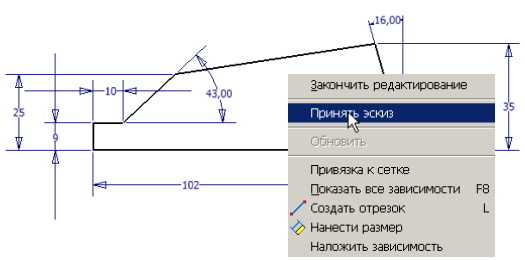

  • Завершить создание эскиза командой Принять эскиз контекстного меню (Рисунок 662);

Рисунок 662

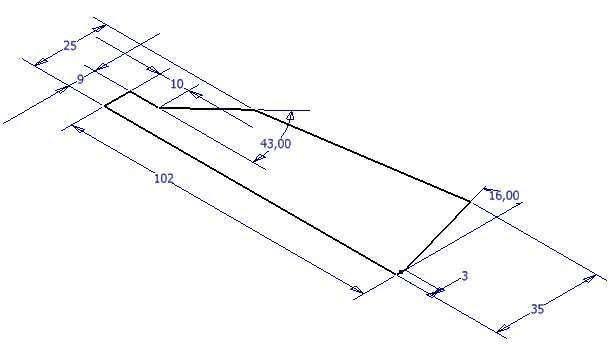

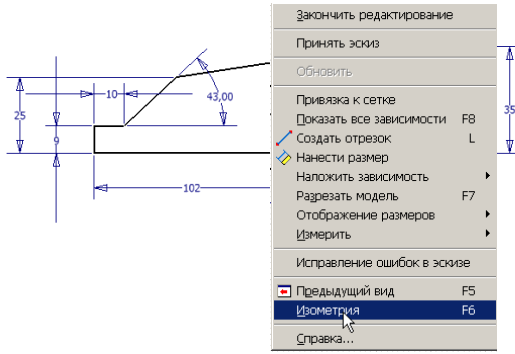

  • Перейти в изометрическую точку зрения командой Изометрия контекстного меню (Рисунок 663, Рисунок 664).

Рисунок 663

Рисунок 664
