Редактирование вида

Созданный вид можно отредактировать (Рисунок 567).

Рисунок 567

Можно редактировать:

• масштаб, именованный вид, название вида, отображение надписей, стиль отображения;

Рисунок 568

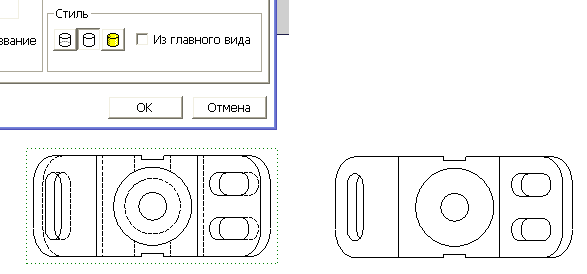

• отключать видимость ребер и изменять их свойства (Рисунок 569, Рисунок 570).

Рисунок 569

Рисунок 570

Создание проекционного вида

В зависимости от стандарта оформления чертежа, проекционные виды располагаются согласно европейскому или американскому способу. Для создания проекционного вида необходимо, чтобы на чертеже присутствовал главный вид.

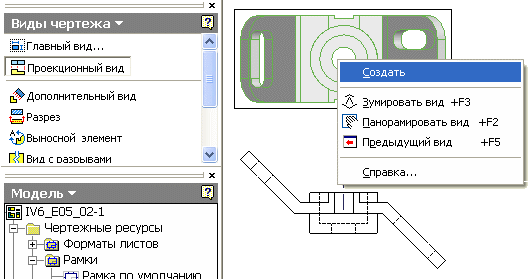

Основные проекционные виды выравниваются с главным видом и имеют такой же масштаб и параметры отображения. Аксонометрические проекции не выравниваются с базовым видом. Они создаются в масштабе базового вида, но не изменяются при изменении масштаба базового вида (Рисунок 571, Рисунок 572).

Рисунок 571

Рисунок 572

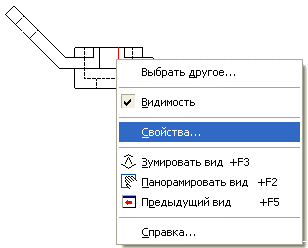

При редактировании проекционного вида можно принять установки главного вида или отказаться от них (Рисунок 573, Рисунок 574).

Рисунок 573

Рисунок 574

Поворот видов

Виды можно поворачивать по ребрам или на заданный угол. Виды, включая все эскизы, поворачиваются без искажений. После поворота вида пояснительные элементы продолжают сохранять ассоциативную связь с видом и с моделью. В зависимости от используемого стандарта оформления, повернутые виды могут снабжаться соответствующей надписью.

Добавление листов

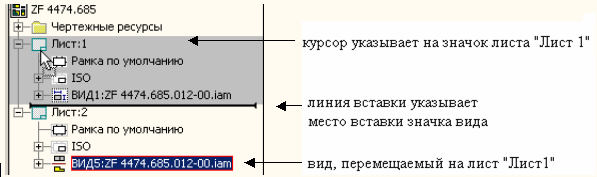

В чертеж можно вставлять дополнительные листы, на которые с помощью браузера переносятся имеющиеся виды чертежа. В каждый момент времени активным может быть только один лист. В браузере значки неактивных листов имеют бледный оттенок.

Чертежные ресурсы

На самом верхнем уровне отображаемой в браузере иерархической структуры чертежа расположена папка Чертежные ресурсы. В этой папке хранятся форматы листа, основные надписи, рамки и обозначения, которые можно использовать для оформления чертежей.

Элементы оформления можно добавлять, удалять и редактировать (Рисунок 575, Рисунок 576).

Рисунок 575

Рисунок 576

Использование размеров модели

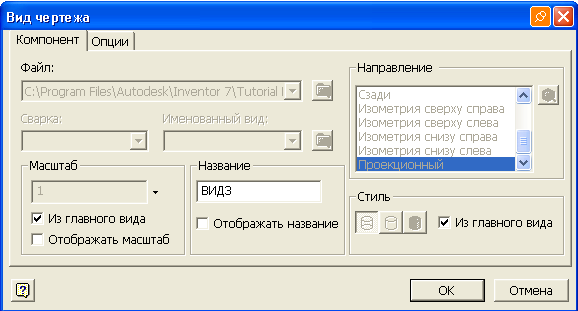

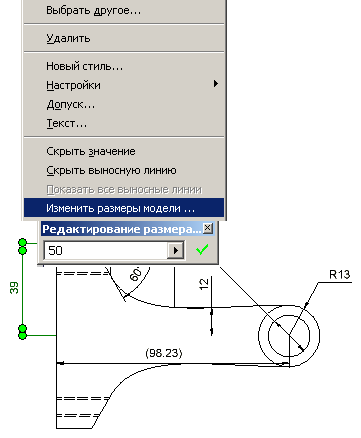

На чертежах можно использовать параметрические размеры модели. Ввести отображение размеров модели на чертеже можно в диалоговом окне Виды чертежа при создании Главного вида. Отобразить на виде можно только те размеры модели, которые параллельны плоскости этого вида. Если при установке Autodesk Inventor была выбрана опция - отображаемые на чертежах размеры модели можно редактировать, изменения вызывают соответствующие изменения самих моделей (Рисунок 577).

Формат размеров модели, как и формат размеров чертежа, может быть изменен.

С помощью контекстного меню, активизируемого правой кнопкой в пределах вида, можно добавлять, удалять и редактировать размеры модели, а также перемещать размеры модели на другие виды.

Рисунок 577

Нанесение размеров на чертеже

Процесс нанесения размеров на чертеже аналогичен процессу нанесения размеров в среде моделирования деталей или в сборочной среде. При выборе конструктивного элемента или расстояния между конструктивными элементами для нанесения размера, Autodesk Inventor наносит либо горизонтальный, либо вертикальный, либо параллельный размер (в зависимости от направления перемещения курсора). Для того, чтобы помочь пользователю расположить размерную линию на стандартном расстоянии от объекта или выровнять размерные линии нескольких размеров, активизируется привязка.

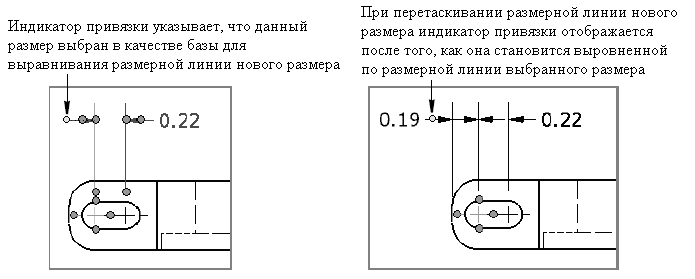

Применяя размерные стили, можно задавать внешний вид размеров (Рисунок 578).

Рисунок 578
