4. Лабораторная работа по теме: «Диаграммы»

Цель работы: освоение способов и методов построения различных типов диаграмм в Excel.

Т еоретическая справка. Диаграммы – это графическое представление данных. Они используются для анализа и сравнения данных, представления их в наглядном виде, позволяют осмыслить закономерности, лежащие в основе больших объемов числовых данных. Excel предлагает большой набор возможностей по графическому представлению данных.

Любая диаграмма отражает

числовые значения функции

в зависимости от значений аргумента.

Напоминание из математики.

1. Определение функции: Если каждому элементу х множества Х ( ) ставится в соответствие один и только один элемент y множества Y ( ), то говорят, что на множестве Х задана функция (функциональная зависимость) y = f(x).

При этом х называется независимой переменной (или аргументом), y – зависимой переменной. Множество Х – область определения функции, множество Y – область значений функции.

2. Функция может быть задана не только формулой, но и таблицей.

Именно этот случай является основным для Excel.

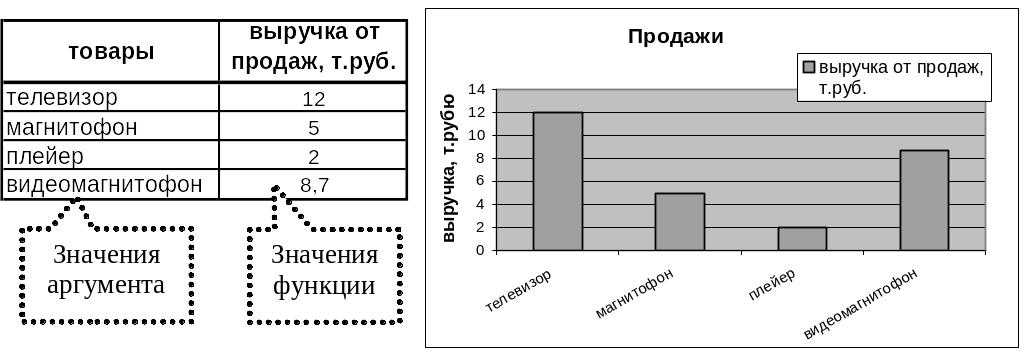

Пример 1. Диаграмма выручки от продаж каждого товара.

Примечания.

1. Таблица представляет функцию, которая каждому товару (аргумент) ставит в соответствие размер выручки от продаж этого товара, т.е.

Выручка = f (товар).

2. Аргумент функции представлен нечисловыми данными.

3. Тип диаграммы – Гистограмма

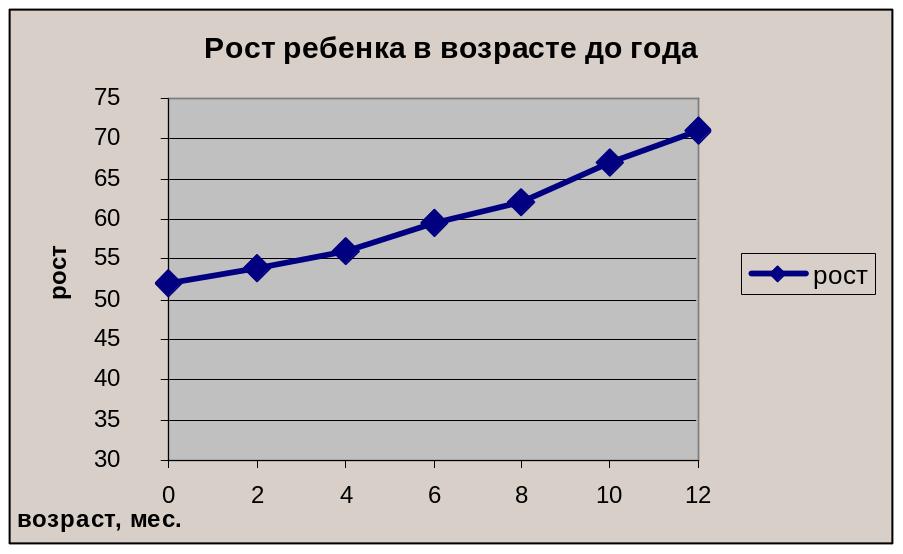

Пример 2. График роста ребёнка в возрасте до года.

Возраст, мес	Рост, см
0	52
2	54
4	56
6	59,5
8	62
10	67
12	71

Примечания.

1. Таблица представляет функцию, которая возрасту ребёнка ставит в соответствие его рост в этом возрасте, т.е. Рост = f (возраст).

2. Значения аргумента функции – числа.

3. Тип диаграммы – График

1. Пример выполнения задания по теме: «Диаграммы»

Задание. Построить столбиковую диаграмму (гистограмму) количества продаж

каждого товара.

Рис.14. Выполнение примерного задания 4.1.

Методические указания к выполнению задания

Подробное изложение построения диаграммы приведено в [1]. Здесь указаны только основные этапы создания диаграмм.

1. В ыделить значения функции, включая название функции – блок ячеек В1:В4(заголовок столбца «Количество продаж» входит в этот блок);

2. создать диаграмму нажатием кнопки на стандартной панели Excel

( или командой меню Вставка  Диаграмма );

Эта команда запускает в работу Мастер диаграмм. С помощью 4-х окон диалога Мастер диаграмм собирает всю информацию, необходимую для построения диаграмм.
