Светотехнические результаты для рабочих поверхностей

Для определения освещенности на рабочих местах вводим несколько расчетных плоскостей совпадающих с рабочими поверхностями: Стол преподавателя (1) и три стола студентов(2,3,4).

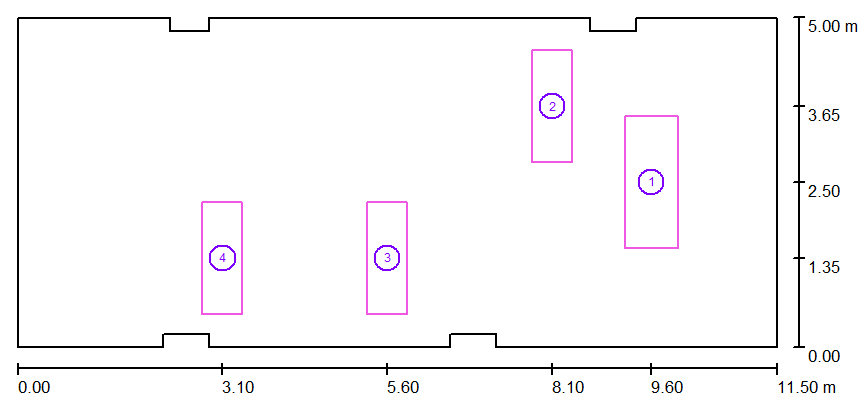

Рис. 8. Расположение расчетных поверхностей.

Таблица 5. Светотехнические расчеты для расчетных поверхностей.

№	Обозначение	Тип	Растр	Еср, lx	Emin, lx	Emax lx	Emin/Еср	Emin/Еmа х
1	поверхность 1	по вертикали	16x8	1508	1392	1593	0,92	0,87
2	поверхность 2	по вертикали	8x4	1423	1250	1555	0,88	0,80
3	поверхность 3	по вертикали	8x4	1146	954	1292	0,83	0,74
4	поверхность 4	по вертикали	8x4	1466	1151	1673	0,79	0,69

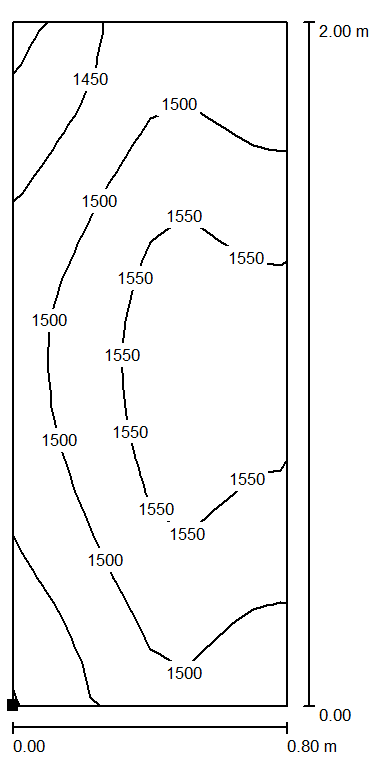

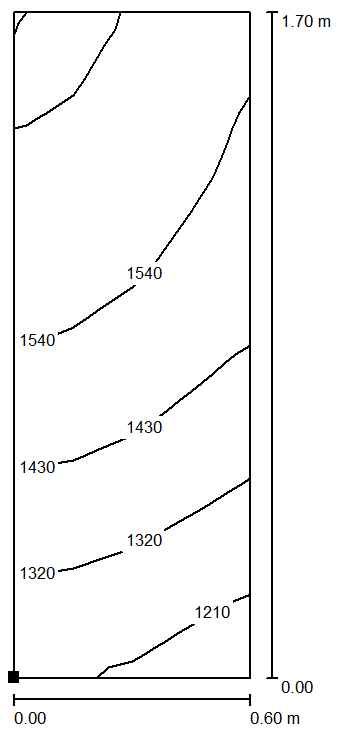

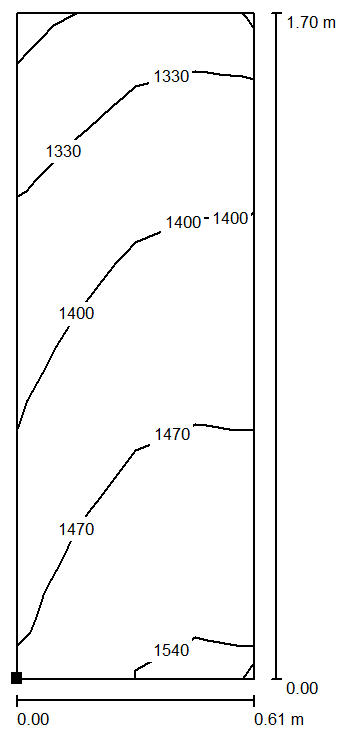

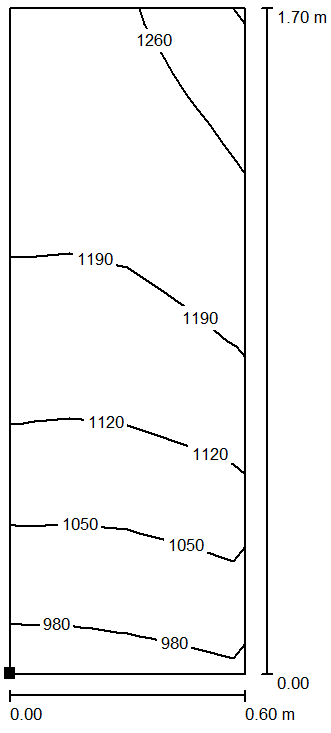

Р ис. 9. Изолинии на рабочих поверхностях.

Поверхность 4

Поверхность 3

Поверхность 2

Поверхность 1

Вывод

В ходе данной лабораторной работы в среде DIALuxe была смоделирована учебная аудитория №814 7 корпуса УдГУ с последующим расчетом освещенности на нескольких рабочих поверхностях. Расчет показал результаты, превосходящие принятые нормы освещения. Так как расчет производился без учета влияния присутсвия людей на освещенность рабочих поверхностей завышение уровня освещенности можно допустить. Освещение аудитории №814 7 корпуса УдГУ отвечает требованиям освещенности данного типа помещений.

Оглавление

Описание помещения 2

Ведомость светильников 3

Паспорт светильника Martini BI 532 GS Binaria (1x80 W, T5 G5) 4

Паспорт светильника OSRAM 4008321526502 DED T8 DPTB KIT 5

Распределение изолиний 6

План расположения светильников 7

План расположения мебели 7

Ведомость единиц мебели 7

Светотехнические результаты 8

Светотехнические результаты для рабочих поверхностей 9

Вывод 10

Приложение 1. 3D визуализация. 13

Приложение 1. 3d визуализация.

3D визуализация 1

3D визуализация 2
