Порядок виконання роботи

Опір захисного заземленння вимірюють трьома методами: методом вольтметра і амперметра, методом трьох вимірювань, методом безпосереднього вимірювання опору захисного заземлення приладом М416 (МС - 08) - вимірювач опору заземлення.

1. Метод амперметра і вольтметра.

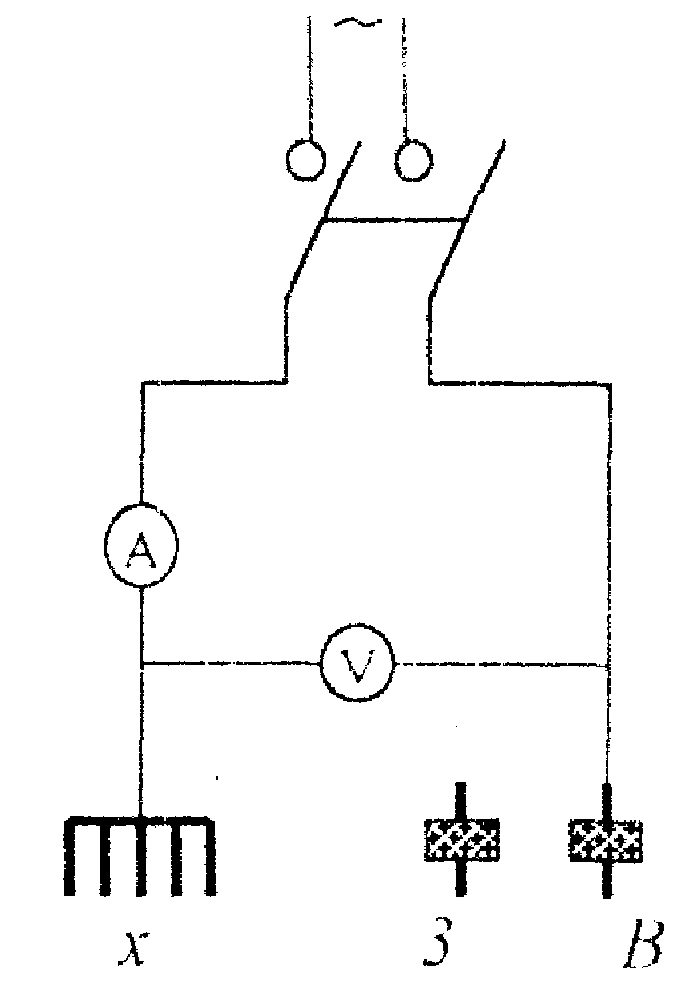

Вимірювання проводимо по схемі зображеній на малюнку.

Ч ерез досліджуваний заземлювач х і допоміжний заземлювач (струмів) І пропустили струм не менше 10А. За допомогою вольтметра визначив напругу U3, під якою перебуває заземлювач. Вона рівна різниці потенціалів між електродом X і зондом З. (Для отримання дійсного значення U₃ необхідно, щоб розміщення зонда З задовольняло умову ).

Вимірювання спаду напруги потрібно проводити вольтметром з великим внутрішнім опором, щоб забезпечити І₃=0 і І_Х=І. Опір заземлюючого пристрою обчислю за формулою:

2. Метод трьох вимірювань.

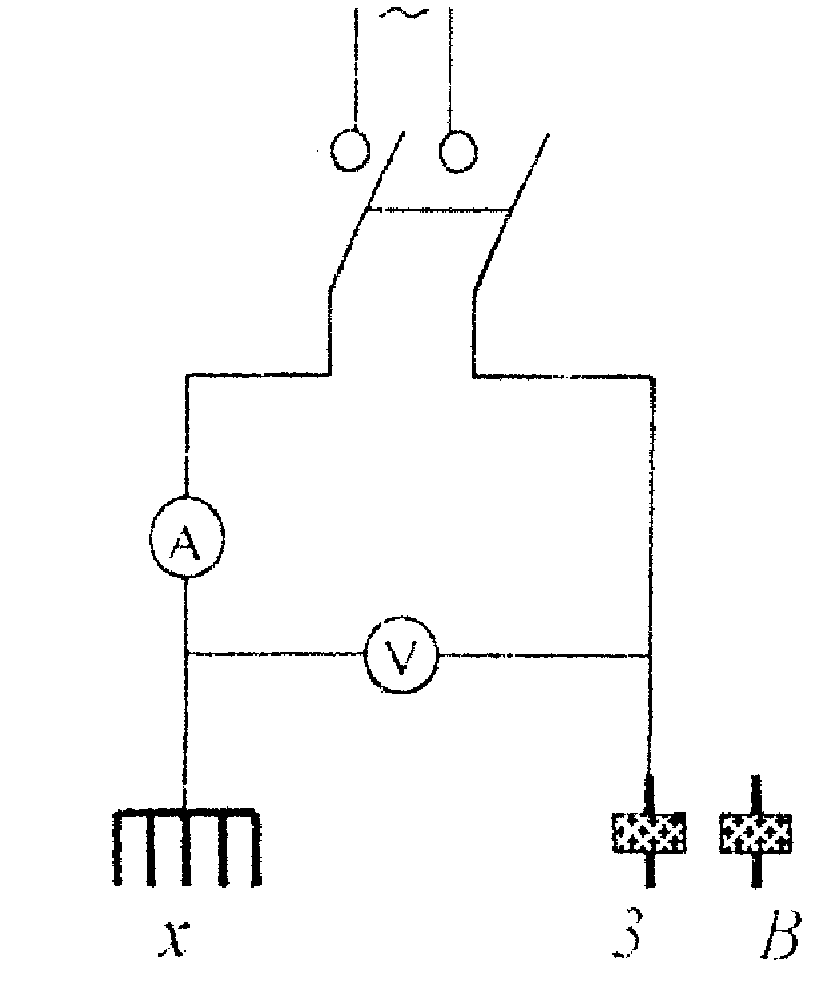

Сутність даного методу полягає у вимірюванні сили струму і спаду напруги на кожній парі заземлень за схемами поданими на малюнку. Потім визначаємо опір розсіювання струму в землі:

Опір захисного заземлення підраховуємо за формулою:

Схема вимірювання опору захисного заземлення методом трьох вимірювань

3. Метод безпосереднього вимірювання опору заземлення приладом м416 поданий в інструкції до приладу.

Рекомендована література

1. Долин П.А. Основы техники безопасности в электроустановках. – М.,1984.

2. Правила устройства электроустановок. Изд. 6-е, перераб. и доп. – М., 1987.

3. Средства защиты в машиностроении. Расчет и проектирование. Справочник/ С.В. Белов и др. – М.,1989.

4. Чміль А.І. Електробезпека в сільському господарстві. – К.: Урожай, 1989.

Лабораторна робота №5 Надання долікарської допомоги

Мета роботи: Вивчити способи надання долікарської допомоги потерпілим при нещасних випадках.

Теоретичні відомості

Знання правил надання першої медичної допомоги необхідне всім. Від нього залежить життя людини. Нещасні випадки часто трапляються в таких умовах, коли не має можливості швидко викликати „швидку де помогу". Тому в цих умовах дуже важливим є вміння надати потерпілому першу медичну допомогу. Її потрібно надати до прибуття лікаря.

Першу медичну допомогу потерпілим при нещасних випадках нерідко вимушені надати оточуючі, якими може бути кожний з нас. Тому ми повинні вміти попередити виникнення або знизити кількість важких критичних станів, а якщо вони виникли, то застосувати ті чи інші заходи для врятування життя. Знання методів оживлення, а також ознак житт та смерті є дуже важливим моментом у заходах щодо надання першої медичної допомоги. Нещасний випадок може відбутися у будь-який момент і з будь-якою людиною. Як правило, в таких випадках поряд не має лікаря чи фельдшера. У зв'язку з цим кожна людина повинна вміти правильно надати першу допомогу потерпілому. Надаючи першу допомогу, потрібно керуватися такими принципами;

) керівництво по наданню першої допомоги повинна взяти на себе одна людина; надають допомогу спокійно, впевнено;

) особлива обережність потрібна в тих випадках, коли потерпілого витягують з-під автомобіля, уламків при обвалах;

) надавши першу допомогу, потерпілого негайно відправляють в найближчий медичний заклад;

) у випадку, коли не має можливості надання допомоги, потрібно прийняти заходи для швидкого транспортування у найближчий медичний пункт.
