4.2. Построение схемы вагонопотоков груженых вагонов и

расчет густоты движения и пробега груженых вагонов по дороге

Схема вагонопотоков составляется единая для всех перевозимых по железной дороге грузов (сухогрузы, нефть, строительные грузы). Вагонопотоки по каждому виду груза записывают­ся разными цветами. Стрелками показывается направление вагонопотоков. Прием грузов с других дорог и сдача на другие дороги производится по стыко­вым станциям А и В. Погрузка (отправление) и выгрузка (прибытие) грузов произво­дятся на станциях А, Б, В и станциях участков А—Б и Б—В.

Густота движения вагонов Г. определяется по участкам и направлениям (А—Б, Б—В, В—Б, Б—А) как средняя арифметическая величина между от­правлением с одной участковой станции и прибытием на соседнюю. Среднюю густоту вагонопотоков по каждому участку (туда и обратно) следует занести в таблицу 10 и затем рассчитать пробеги груженых вагонов.

Построение схемы грузопотоков производится по данным таблиц 8 и 9.

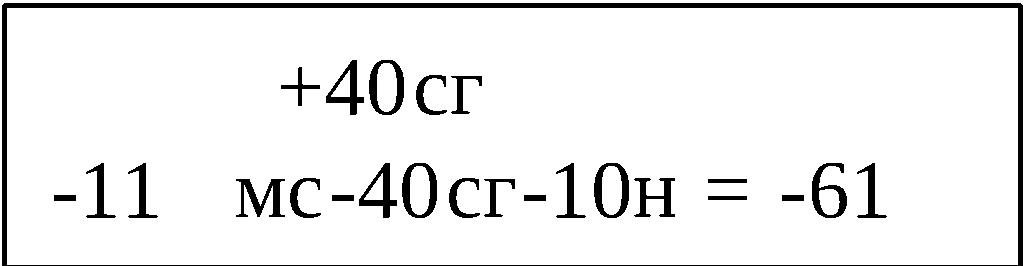

Схема вагонопотоков груженых вагонов по дороге, тыс. вагонов

Прием 700сг Сдача 53,9мс+950сг+50н=1053,9

Станция В

700сг 40мс+1070сг+78н=1188

Р_ср=696 +22сг +35сг Р_ср=1188,5

-30сг -9мс-15сг-12н=36

692сг 49мс+1050сг+90н=1189

Станция Б

692сг 83мс+1025сг+100н=1208

Р_ср=687 +20сг +15сг+14н=29 Р_ср=1159

-30сг -6мс-20сг-7н=33

682сг 89мс+1030сг+93н=1212

Станция А

Сдача 682сг Прием 72мс+1100сг+100н=1272

Схема 1 (пример)

+30сг

-7,5мс-150сг-30н=187,5

+25сг

-8мс-70сг-7н = -85

Условные обозначения: + погрузка; - выгрузка;

мс – строительные грузы; сг – сухогрузы; н - нефтегрузы

Таблица 10

Густота движения по участкам и пробег груженых вагонов

Участок	Протяженность участка, км	Густота движения, тыс. вагонов		Пробег вагонов, тыс вагоно-км
		туда	обратно	туда	обратно
А-Б
Б-В
Итого по дороге		расчет	расчет

4.3. Расчет годового баланса порожняка и построение схемы вагонопотоков порожних вагонов

Пробеги порожних вагонов по дороге образуются из пробегов местного порожняка и пробегов порожняка, следующего по регулировочным заданиям. Для определения пробега местного порожняка строится баланс порожних вагонов, в котором выявляется избыток и недостаток порожняка по типам вагонов на каждой станции и участке дороги.

При расчете баланса порожняка учитывается следующее:

• сухогрузные вагоны всех типов, освобождающиеся из под груза на станциях и участках, являются взаимозаменяемыми и здесь же используются под по грузку;

• все цистерны, освобождаемые на дороге, следуют в порожнем состоянии в обратном направлении, т.е. В-А.

Исходной информацией для составления баланса является план погруз­ки и выгрузки (таблица 8). Если выгрузка преобладает над погрузкой, то на станции или участке образуется излишек порожних вагонов, и наоборот. Ре­зультаты расчетов заносятся в таблицу 11.

Таблица 11
