Заявка на разработку проекта
Проект рождается из общественной или личной потребности. Как правило, проект разработки нового объекта начинается с Заявки заказчика. В заявке формулируется цель в общем виде, так как подробности пока просто еще не ясны. Любая работа оформляется документами, которые должны иметь определенные атрибуты:
имя документа;
дата и место составления;
подпись ответственного лица.

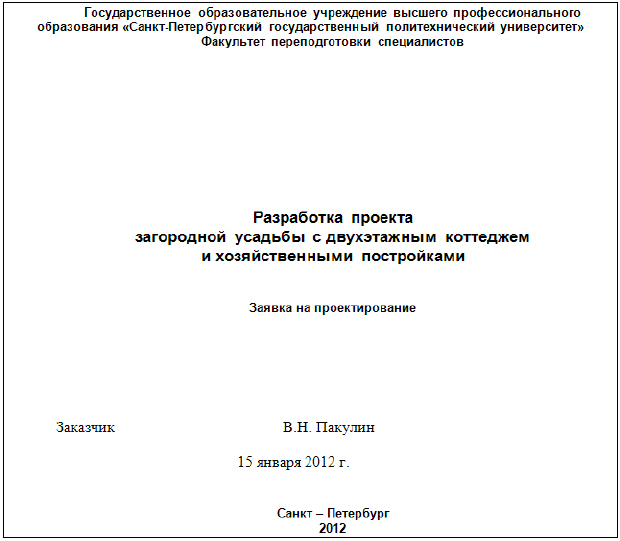

Ниже приведен текст полученной вами заявки. Заказчиком является Факультет переподготовки специалистов. Документы имеют титульный лист.
Должен быть разработан проект загородной усадьбы с двухэтажным коттеджем для семьи из пяти человек - двое взрослых и три ребенка.
Проект должен предусматривать выполнение следующих основных требований:
Площадь усадьбы должна составлять не менее 0,4 га.
На территории усадьбы должны быть выполнены следующие объекты:
двухэтажный коттедж,
сарай, гараж и баня,
открытый бассейн с подводом воды,
огород,
детская площадка,
спортивные сооружения
зеленые насаждения.
Водоснабжение должно обеспечиваться из артезианской скважины.
К усадьбе подведено трехфазное силовое питание.
Газификация усадьбы не предусматривается.
Очистных сооружений не имеется.
Желательно применение для строительства только местных материалов.
Проект должен включать в себя следующие согласованные документы:
Техническое задание.
Технические предложения.
Эскизный проект, включающий в себя:
аналитический обзор научно-технической информации,
текстовую и эскизную графическую документацию,
технико-экономическое обоснование,
смету на материалы и выполнение работ.
Технический проект с комплектом конструкторской документации:
генеральный план усадьбы,
рабочие чертежи фасадов, планов этажей и разрезов со спецификациями и с перечнями комплектующих изделий,
чертежи и схемы электрического оснащения,
чертежи отопления, канализации, водоснабжения и газоснабжения.
Срок исполнения проекта 21 октября 2012 г.
После согласования заявки заказчик и исполнитель заключают договор. По окончанию проекта подписывается акт приемки-сдачи.

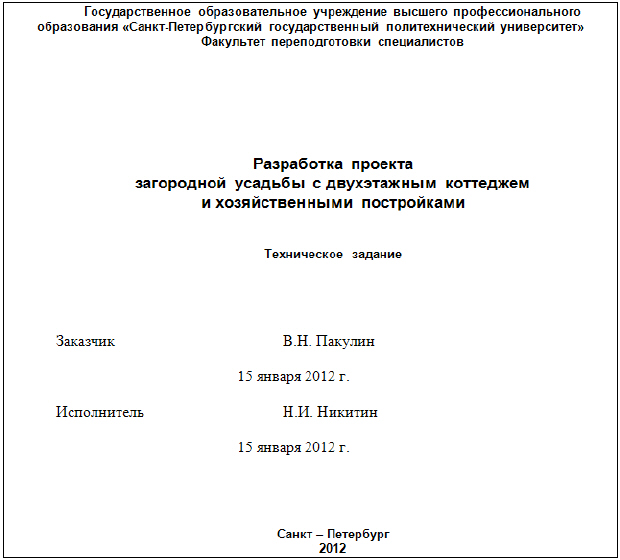

Составление технического задания
Техническое задание, как и все другие документы проекта, составляет исполнитель. В техническом задании вы должны четко сформулировать цель, поставить себе задачу. Трудность составления технического задания в том, что вы должны сформулировать требования к еще не существующему объекту. Оформляют проектные документы по ГОСТ 7.32-2001.
1. НАИМЕНОВАНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ПРОЕКТА
Проект усадьбы с двухэтажным коттеджем может быть применен в малоэтажном строительстве для индивидуальной застройки. Усадьба рассчитана для проживания семьи из 5-10 человек (взрослых и детей).
2. ШИФР ПРОЕКТА
ФПС-2012
3. ОСНОВАНИЕ ДЛЯ ВЫПОЛНЕНИЯ РАБОТ
Заявка заказчика от 25.12.2011.
4. ЦЕЛЬ И ОСНОВНОЕ СОДЕРЖАНИЕ РАБОТЫ
Конечной целью является разработка проекта усадьбы с двухэтажным коттеджем и спортивно-хозяйственными постройками. Основное содержание работы сводится к следующему:
выявление исходных данных;
анализ научно-технической информации по технологии строительства коттеджа и по благоустройству и озеленению загородных объектов;
анализ научно-технической и экономической информации по покупным изделиям и деталям - выбор соотношения производимых и покупных изделий и деталей конструкций;
разработка архитектурно планировочного решения;
разработка стилевого решения;
разработка компоновки среды.
разработка дизайна среды и интерьера
определение объемов и видов работ;
оценка стоимости работ по воплощению проекта.
