Регулировки сеялки ств-12
1. Устанавливая норму высева, необходимо учитывать всхожесть семян. Пользуясь таблицей 1 и кинематической схемой (рис. 3) сеялки, определим норму высева семян. В соответствии с определённой нормой высева установите сменные шестерни и звёздочки.
Засыпьте семена в бункеры высевающих аппаратов не менее 1/3 объёма. Рекомендуется для упрощения контроля качества высева и недопущения пропусков в бункера засыпать одинаковое количество семян (например посевную единицу из пакета дражированных семян). Включите вентилятор. С помощью заслонки отрегулируйте величину разрежения в пневмосистеме сеялки на величину от 0,0025 до 0,004 МПа в зависимости от семян.
Рисунок 3 - Кинематическая схема сеялки СТВ-12.
Таблица 1
Число зубьев z1 сменных шестерён z2 |
Расстояние между семенами, см |
Высевающий диск, отв |
||
Число зубьев сменных звёздочек а=20 в=32 с=40 |
||||
25 30 |
19,4 |
12,1 |
9,7 |
48 |
26 29 |
18 |
11,2 |
9,0 |
|
27 28 |
16,7 |
10,5 |
8,4 |
|
28 27 |
15,6 |
9,7 |
7,8 |
|
29 26 |
14,5 |
9,0 |
7,2 |
|
30 25 |
13,4 |
8,4 |
6,7 |
Проверка и регулировка высевающего аппарата.
Проверка и регулировка работы высевающих аппаратов производится двумя человеками на приподнятой сеялке путем вращения сначала одного, а затем другого приводных колес по ходу движения.
Регулировка сбрасывателя 4 производится при работающем вентиляторе и наличии семян. Вал отбора мощности трактора медленно устанавливается на число оборотов, которое необходимо для сева в соответствии со скоростью сева и ступенями передачи. При этом число оборотов вала отбора мощности должно соответствовать 1000 оборотов в минуту. После этого для соответствующего вида семян устанавливается с помощью регулирующего клапана на вентиляторе требуемая величина вакуума. С помощью указателя положения сбрасывателя 5, наблюдая через прозрачное окошко в корпусе высевающего аппарата, устанавливают сбрасыватель так, чтобы на каждом отверстии высевающего диска находилось по одному семени.
Если не все отверстия заполнены семенами, указатель перемещается на более высокое число, при двойном обложении - на более низкое.
Если при работе с не дражированными семенами свеклы наблюдается как двойное прилипание, так и отсутствие семян на месте присасывания, необходимо уменьшить величину вакуума.
Найденное положение отсекателя может быть перенесено на другие высевающие элементы. Рекомендуется, однако, еще раз их проконтролировать, чтобы быть уверенным, что установка верна. Кроме того, время от времени необходимо контролировать укладку семян в грунте.
2. Глубина хода сошников устанавливается перемещением передних опорных колёс и задних заделывающих относительно корпусов высевающих аппаратов, путём перестановки фиксаторов на отверстиях кронштейна. При перестановке фиксатора на каждое последующее происходит изменение глубины хода сошника на 0,5 см. При работе на почвах с различной плотностью глубина заделки может отличаться от установленной. Влажность почвы в зоне заделки семян должна быть 20-25% для глубины почвы 0-5 см и 18-30% для глубины почвы 5- 10 см. При повышенной влажности почвы для исключения налипания семян необходимо вывесить прикатывающее колесо, переставляя цепь по карабину.
3. При необходимости замены сменных высевающих дисков в высевающих аппаратах посевных секций произведите следующие операции:
1) отверните ручку, откройте корпус; 2) отверните высевающий диск с помощью спецключа из комплекта ЗИП;
3) установите на его место сменный из комплекта ЗИП сеялки;
4) проверьте и при необходимости отрегулируйте зазор Б, который должен быть не более 1 мм и угол установки ролика;
5) закройте корпус и заверните ручку;
При оснащении дополнительным оборудованием сеялка может применяться для посева других культур в соответствии с таблицей 2.
Таблица 2 – Набор сменных дисков высеивающего аппарата сеялки для посева различных культур
Высеваемые культуры |
Маркировка диска |
Кол. отверстий в диске, шт. |
Диаметр отверстий в диске, мм |
Какой сошник применяется |
Пределы норм высева шт/м |
|
min |
Max |
|||||
Подсолнечник |
3230 |
32 |
3 |
Свекловичный |
3,4 |
9,9 |
Кукуруза |
3250 |
32 |
5 |
кукурузный |
3,4 |
9,9 |
Дражированная свекла |
4820 |
48 |
2 |
Свекловичный |
5,2 |
14,8 |
Калиброванный горох, соя |
4830 |
48 |
3 |
Свекловичный |
5,2 |
14,8 |
4. Звёздочки в цепных контурах должны находится в одной плоскости. Регулировку производите перемещением звёздочек на приводном валу. Натяжение цепи от звёздочки приводного колеса на приводной вал регулируется натяжным устройством. Прогиб в нерабочей ветви цепи в цепном контуре под действием усилия 100 Н (10 кгс) должен быть от 8 до 12 мм. Приводимые в движение механизмы должны легко проворачиваться при вращении приводного колеса рукой.
5. Периодически проверяйте натяжение ремней вентилятора. Регулировку производите роликом натяжного устройства. Прогиб ремней при усилии 160 Н (16кгс) – не более 12 мм. ВНИМАНИЕ – при первом монтаже прогиб ремней должен быть при усилии 35 Н (3,5 кгс) – 11 мм. Прослабленный ремень вызывает увеличение проскальзывания, быстрый износ ремней, уменьшение разрежения в пневмосистеме.
Переналадка сеялки для посева кукурузы
1. При использовании сеялки для посева кукурузы необходимо переоборудовать сеялку следующим образом:
1) с рамы сеялки снять: комкоотводы; четыре посевные секции в сборе, освободившиеся отверстия на патрубках распределителя вентилятора заглушите заглушками из комплекта ЗИП.
2) оставшиеся восемь посевных секций установить на ширину междурядий 70см. 3) с посевных секций демонтировать:
-проставку (кронштейн), для чего открутите три гайки с контргайками и задние концы планок механизма параллелограмма установите и закрепите в отверстиях втулки кронштейна;
-переднее опорное колесо;
-сошник;
-заделывающее колесо с шиной атмосферного давления переменного профиля.
4) на посевные секции установите из комплекта ЗИП:
-сошник для кукурузы;
-коническое заделывающее колесо;
-загортачи с установленными на них втулками и пружинами;
5) пружины зацепите за нижние отверстия нижних планок механизма параллелограмма.
6) с высевающих аппаратов снять высевающие диски для свеклы и установить высевающие диски для кукурузы (маркировка дисков 3250, таблица 2).
7) снимите цепи от звездочек приводного вала к высевающим аппаратам (8 шт. 91 зв.), отсоедините от них семь звеньев цепи с одним соединительным звеном и установите цепи обратно на звёздочки от приводного вала к высевающим аппаратам (8 шт. 83 звена), при этом обратите внимание, чтобы пружинные замки соединительных звеньев располагались прорезью против хода движения цепи.
При агрегатировании сеялки для посева кукурузы с трактором необходимо провести подготовительные работы:
1) установить передние и задние колеса трактора на ширину колеи 1400 мм;
2) для увеличения продольной устойчивости трактора закрепить на кронштейнах впереди трактора грузы массой 300 кг;
3) установите величину разрежения в пневмосистеме сеялки от 0,004 до 0,006Мпа (от 40 до 60 мбар);
4) установите сменные шестерни и звёздочки на необходимую норму высева пользуясь таблицей 4 и кинематической схемой.
Таблица 4
Число зубьев z1 сменных шестерён z2 |
Расстояние между семенами, см |
Высевающий диск, отв |
||
Число зубьев сменных звёздочек а=20 в=32 с=40 |
||||
25 30 |
29,1 |
18,2 |
14,6 |
32 |
26 29 |
17 |
16,8 |
13,5 |
|
27 28 |
25,1 |
15,8 |
12,6 |
|
28 27 |
23,4 |
14,6 |
11,7 |
|
29 26 |
21,8 |
13,5 |
10,8 |
|
30 25 |
20,1 |
12,6 |
10,1 |
Сеялка СО-4,2 предназначена для рядового посева семян овощных культур на ровной, гребневой и грядковой поверхностях с одновременным раздельным от семян внесением минеральных удобрений и с повышенной равномерностью распределения семян в рядке.
Сеялка, может выпускаться в следующих исполнениях:
Основное исполнение – сеялка укомплектована девятью двухстрочными сошниками и прилагаемый к ней комплектом (9 шт.) однострочных сошников;
Исполнение 01 – сеялка укомплектована девятью двухстрочными сошниками;
Исполнение 02 – сеялка укомплектована девятью однострочными сошниками.
Однострочные сошники целесообразно применять для рядового посева семян томатов, огурцов, перца, баклажан, капусты.
Двухстрочные сошники, обеспечивающие расстояния между строчками 58, 80 и 100мм, целесообразно применять на посеве моркови, лука-чернушки, столовой свеклы, салата, шпината, укропа и других овощных культур. Двухстрочный посев обеспечивает более равномерное распределение семян по площади питания, снижает затраты труда на прополку и прореживание, повышает урожайность.
Двухстрочными сошниками можно производить и однострочный посев, перекрывая соответствующие высевающие аппараты заслонками.
Сеялка СО-4,2 состоит из семятуковых ящиков 2, механизма 5 передач, спирально-ленточных семяпроводов 1, маркеров 6, рамы 7, опорно-приводных колес 8, полозовидных сошников 9 для внесения удобрений, двухстрочных 10 или однострочных сошников для посева семян, трубопроводов, подножки 13, секций 12 прикатывающих катков, шлейфов 11 и подставки.
Сеялка оснащена двумя семятуковыми ящиками. Каждый ящик образован двумя отделениями: передним для минеральных удобрений и задним для семян.
На передних стенках ящиков смонтированы туковысевающие аппараты (на левом ящике шесть аппаратов, на правом пять). К дну каждого ящика прикреплено десять семявысевающих аппаратов.

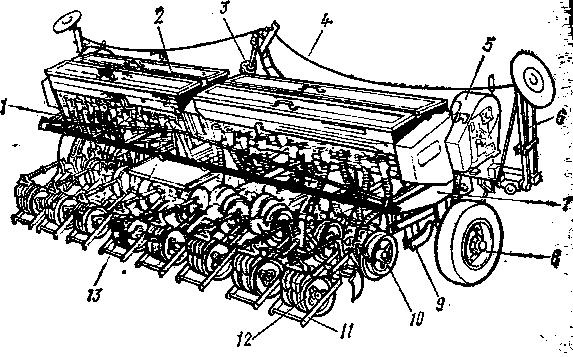

1 – семяпровод; 2 – семятуковый ящик; 3 – гидроцилиндр подъема и опускания маркеров; 4 – трос; 5 – механизм передач; 6 – маркер; 7 – рама; 8 – опорно приводное колесо; 9 – сошник для заделки туков; 10 – двухстрочный дисковый сошник; 11 – шлейф; 12 – секция прикатывающих катков; 13 – площадка (подножка).
Рисунок 3 - Сеялка СО-4.2.
Для подачи туков и семян к высевающим аппаратам в отделениях ящиков расположены шнеки. В семенном отделении над приемными окнами аппаратов на одном валу со шнеками установлены ворошители, предназначенные для разрушения сводов при высеве малосыпучих семян овощных культур.
При высеве семян с малыми (0.5…4 кг/га) нормами и только для небольших (3…5 га) площадей в семенном отделении ящиков монтируют бункеры. При нескольких схемах высева овощных культур для перекрытия неработающих высевающих аппаратов предусмотрены заслонки.
К боковинам ящиков прикреплены звездочку и зубчатые колеса.
1 – клапан; 2 – пружина; 3 – регулировочный болт; 4 – вал клапанов разгрузки; 5 – стопор; 6 – катушка; 7 – вал высевающих аппаратов; 8 – розетка; 9 – штампованная коробка.
Рисунок 4 - Технологическая схема катушечного высевающего аппарата СО-4.2.
Сеялка СО-4.2 оснащена катушечным высевающими аппаратами. Эти аппараты при помощи цепного редуктора способны высевать от 0.5 до 108 кг/га семян. Катушечный высевающий аппарат, имеющий катушку с разновеликими зубьями, обеспечивает высев минимальных норм без применения наполнителя (балласта).
Каждый катушечный аппарат состоит из семенной штампованной коробки 9, катушки 6, розетки 1, пружины 2 с регулировочным болтом 3 и муфты. Регулируемый клапан 1 находится в нижней части семенной коробки. Этот клапан устанавливают рычагом на различные расстояния от катушки. При высеве семян редиса, огурцов, капусты, томатов и моркови расстояние от наружной поверхности муфты до клапана должно быть 7...9 мм, при высеве семян свеклы—18 мм и фасоли—23 мм. Положение клапанов 1 относительно катушек и удаление семян из аппаратов регулируют при помощи рычага, смонтированного на валу 4 клапанов. Положение клапанов изменяют, ослабляя или поджимая пружину 2 с гайкой навернутой на болт. Зазор между клапаном и катушкой должен быть не более 1,5 мм.
Коробки высевающих аппаратов присоединяют к дну семенного отделения сеялки так, чтобы верхние входные окна совпали с отверстиями в дне ящика.
Двухстрочный дисковый сошник. Сошник прикреплен к поводкам, шарнирно закрепленным на кронштейне. Кронштейны смонтированы на переднем брусе рамы.
Диски 4 установлены на осях корпусов и в подшипниках. Подшипники защищены от пыли колпачком, кольцом, манжетой и отражателем.
Корпуса в нижней части шарнирно прикреплены к скобе рамки 3 штырем, а в верхней части - к сектору. В секторе выполнены три пары отверстий для регулировки расстояний между строчками. Располагая корпуса в соответствующих отверстиях сектора, получают расстояния между строчками 50, 80 и 100 мм в зависимости от схемы посева.
Диск 4 оснащен ограничительными ребордами 16 (сеялка снабжена тремя комплектами реборд различного диаметра), которые обеспечивают глубину заделки семян 20, 30 и 40 мм. Для очистки реборд от налипшей почвы на осях» приваренных к воронкам, предусмотрены регулируемые чистики.

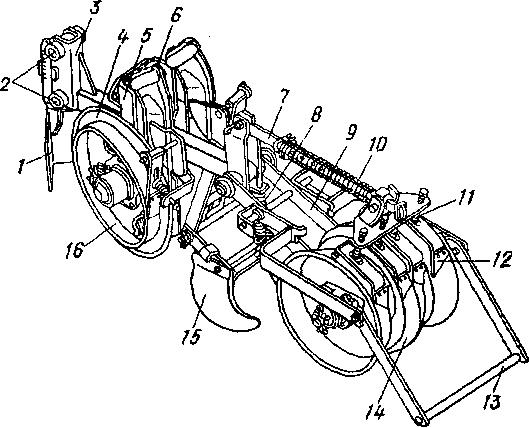

1—комкоотвод; 2—-места крепления поводка к сошникам; 3 – рамка; 4 – диск; 5 и 6 – левые и правые корпуса; 7 – штанга секции катков 8 – пружина; 9 – кронштейн секции катков; 10 – пружина штанги; пружина чистика; 12 – чистик; 13 – шлейф; 14 – прикатывающие катки; 15 – левый загортач; 16 – реборда.
Рисунок 5 - Двухстрочный дисковый сошник.
Два крыла, соединенные планками и кругом в сборочную единицу сварной конструкции, образуют загортачи, предназначенные для принудительного закрытия борозды почвой. Загортачи шарнирно присоединены к рамке 3.
Полозовидный сошник. Для внесения в почву минеральных удобрений предназначен полозовидный сошник. Он состоит из полоза, стойки и воронки. В верхней части воронки выполнен кольцевой паз, в котором закреплен наконечник тукопровода. Сошник прикреплен к поводкам, расположенным ниже поводков дисковых сошников. Заглубление полозовидных сошников регулируют пружинами подъемно-нажимных штанг.

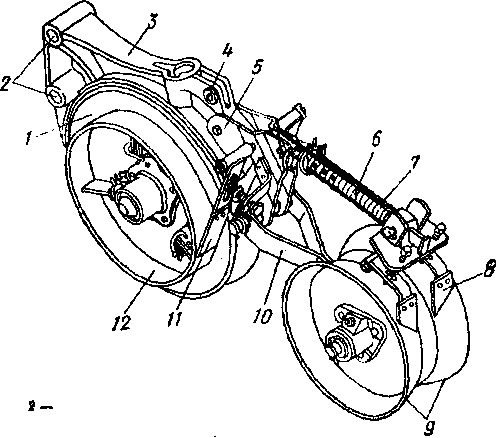

1—диск; 2—отверстия для крепления сошника к поводкам; 3—корпус; 4—отверстие для крепления подъемно нажимной штанги; 5 — кронштейн; 6—-штанга;7—пружина;
8 и 11 — чистики; 9—катки; 10 — рамка; 12 — реборда
Рисунок 6 - Однострочный дисковый сошник.
Рабочий процесс. Семена, засыпанные в семенное отделение 6 семятукового ящика, и удобрения, засыпанные в туковое отделения, шнеками подаются к катушкам семя- и туковысевающих аппаратов.
1 — полозовидный сошник; 2 — тукопровод; 3 — туковысевающий аппарат:
4—шнек; 5—отделение ящика для удобрений: 6 - отделение ящика для семян; 7—бункер для высева семян с небольшими нормами; 8—ворошитель; 9—семявысевающий аппарат; 10—семяпровод: 11—диск сошника; 12— прикатывающие катки; 13 — шлейф; 14 — загортачи.
Рисунок 7 - Схема рабочего процесса сеялки СО-4,2.
В процессе движения сеялки катушки, вращаясь, забирают семена и удобрения и подают их в воронки семян тукопроводов. По тукопроводам удобрения поступают на дно борозд, созданных полозовидными сошниками 7, а семена через семяпроводы 10 попадают на дно борозды, образованное дисковыми сошниками. Полозовидные сошники размещают удобрения на 20...30 мм глубже семян овощных культур.
Семена и удобрения заделываются в почву за счет естественного ее осыпания со стенок борозды, а также загортачами 14. Идущие следом катки 12 уплотняют почву, создавая контакт семян с почвой и условия для проникновения к ним влаги. Шлейфы 13 выравнивают рельеф поля после прохода сошников и катков, а также закрывают рядки мульчирующим слоем почвы.
