Механизм планшетного сканера
Основой любого сканера является сенсор, представляющий собой светочувствительное устройство:
ПЗС-линейка, или ПЗС-матрица;
Число светочувствительных элементов в ПЗС-линейке может быть различным. Чем больше таких элементов, тем качественнее и дороже сканер. Каждый элемент считывает проектируемую оптической системой на его поверхность область изображения (дискрет) и формирует потенциал, пропорциональный величине попадающего на него светового потока. Этот потенциал преобразуется в цифровой эквивалент с помощью аналого-цифрового преобразователя (АЦП) и передается в компьютер.
Специальное зеркало оптической системы и лампа подсветки сканера с помощью специального механизма и шагового двигателя протягиваются вдоль изображения, анализируя и кодируя последовательно всю его поверхность. Число элементов в ПЗС-линейке на единицу длины, а также особенности оптической системы определяют аппаратную разрешающую способность сканера {аппаратное или оптическое разрешение) по горизонтальной оси.
Разрешение обычно выражается в точках на дюйм и обозначается как dpi . Многие производители указывают разные значения разрешающей способности сканеров по горизонтали и вертикали, например 300 х 600 (300 — по ПЗС-линейке и 600 — по механизму перемещения). Надо учитывать, что при установке разрешения 600 dpi драйвер (программа управления) сканера будет искусственным образом увеличивать (интерполировать) разрешение по горизонтали, математически рассчитывая недостающие точки. Поэтому при выборе сканера во внимание нужно принимать меньшее значение, которое показывает реальное оптическое разрешение сканера.
Оптическое и интерполяционное разрешение
Основной характеристикой сканера является оптическое разрешение. Оно измеряется в ppi (пиксель на дюйм). На практике более распространен термин dpi.
Оптическое разрешение указывает, сколько пикселов сканер может считать в квадратном дюйме (1 дюйм = 2,54 см ). Оно записывается так: 300 ×300, 300×600, 600×600, 600× 1200 и т.п. Первое число говорит о количестве считывающих датчиков, именно на него стоит обращать внимание. Для большей товарной привлекательности могут быть указаны в качестве разрешения следующие цифры 9600 или 19200 dpi. Это интерполяционное разрешение. Оно является характеристикой не самого сканера, а поддерживающего его программного обеспечения. Интерполяция – это способ увеличения размера или разрешения файла посредством программы, которая заполняет «пустые» пикселы близкими по цвету, при этом количество деталей не увеличивается. В результате такие картинки выглядят размытыми или зубчатыми.
Выбор разрешения и размера сканируемого изображения.
Размер сканируемого изображения определяется сферой его дальнейшего использования. При создании изображения, планируемого для многоцелевого использования (даже если не планируется) следует придерживаться следующих правил:
Сканировать с максимальным разрешением.
Создать копию оригинала под новым именем и архивировать файл.
Ввод изображений с помощью цифровой камеры.
Дигитализация.
Цифровая фотография — фотография, результатом которой является изображение в виде массива цифровых данных — файла, а в качестве светочувствительного материала применяется электронное устройство — матрица.
Изображение, представленное в цифровом виде, предназначено для дальнейшей обработки на компьютере (или на другой цифровой технике). Поэтому цифровая фотография часто относится к области информационных технологий.

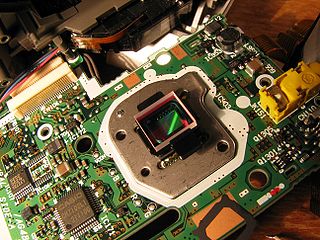

Одним из главных компонентов цифровой камеры является светочвуствительная матрица. Основной единицей измерения разрешения является пиксел. Его величина определяется размером отдельной ячейки ПЗС-матрицы.
