Дискретизация

В фазе дискретизации сканер просматривает изображение через воображаемую сетку и присваивает каждой клеточке этой сетки соответствующую цветовую ве­личину, эквивалентную интегральному цветовому значению данной ячейки ис­ходного физического изображения. Получаемое при этом конечное количество элементов (дискретов) характеризует величину разрешения, которая в данном слу­чае определяется числом цифровых элементов, создаваемых сканером на одном дюйме изображения. Сенсоры с небольшим количеством фоточувствительных эле­ментов не позволяют получить изображение с высоким разрешением. В таком изоб­ражении отдельные элементы (пикселы) могут быть видны невооруженным гла­зом, что приводит к проявлению эффекта пикселизации.

И наоборот, большое количество светочувствительных элементов (рис. 5) позво­ляет получать цифровую модель изображения, близкую к оригиналу. Однако уве­личение количества элементов приводит к пропорциональному росту размера фай­ла, то есть к увеличению требуемого для его хранения и обработки объема памяти.

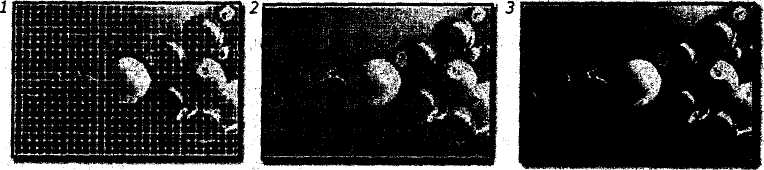

Рис. 5. Процедура дискретизации: /) низкое разрешение (сканирование 75 dpi); 2) высокое разрешение (сканирование 300 dpi; 3) оригинальное изображение.

В качестве единицы измерения разрешения сканера следовало бы использовать единицу spi , соответст­вующую количеству элементов (дискретов) в одном дюйме цифрового изображе­ния. Однако в технической документации по эксплуатации сканеров в качестве термина, определяющего разрешающую способность, часто вместо количества элементов на дюйм используют количество точек на дюйм — dpi. Поэто­му при установке режима сканирования вы будете задавать разрешение, например, 75dpi и т. д.

Чтобы избежать путаницы с терминологией, надо помнить, что смысл понятия точки зависит от типа устройства. Так, точки, определяющие разрешение принте­ра, совсем не те точки, которые используются для задания разрешения сканера. На самом деле изображение, полученное с помощью сканера с разрешением 150 dpi, будет лучше отражать реальный объект по сравнению с копией, созданной лазер­ным принтером с разрешением 1200 dpi.

Кодирование

Вторую фазу сканирования составляет процесс кодирования (или, как его иногда называют в специальной литературе по обработке сигналов, квантования) инфор­мации. Для его реализации используется специальное электронное устройство –цифро-аналоговый преобразователь (ЦАП).

Технология сканирования

Для реализации процедуры сканирования необходимо наличие двух компонен­тов: аппаратного (сканер) и программного, используемого для управления аппа­ратными средствами, процессом и параметрами сканирования.

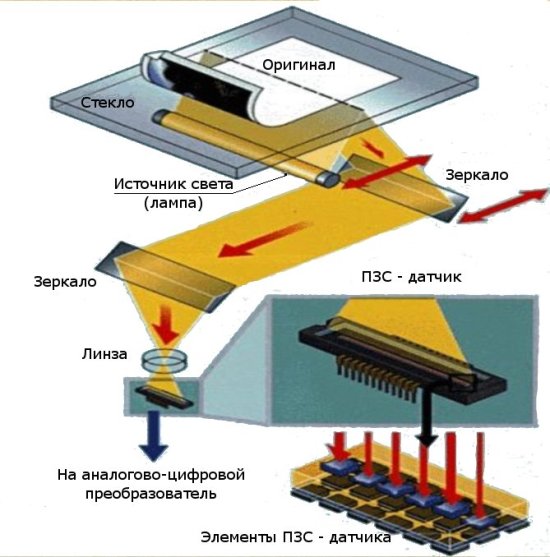

Принцип работы однопроходного планшетного сканера состоит в том, что вдоль сканируемого изображения, расположенного на прозрачном неподвижном стекле, движется сканирующая каретка с источником света. Отраженный свет через оптическую систему сканера (состоящую из объектива и зеркал или призмы) попадает на три расположенных параллельно друг другу фоточувствительных полупроводниковых элемента на основе приборов с зарядовой связью (ПЗС), каждый из которых принимает информацию о компонентах изображения.
