3.2 Сканери

Сканер відноситься до автоматичних пристроїв введення графічної інформації. Існують декілька типів сканерів, що розрізняються за способом переміщення зчитувального механізму (його головки) та оригіналу щодо один одного: ручний, рулонний, планшетний, проекційний і барабанний.

Сканер дозволяє оптичним шляхом вводити чорно-білу або кольорову друковану графічну інформацію з аркуша паперу. Відсканувавши малюнок і зберігши його у вигляді файлу на диску, можна потім вставити його зображення в будь-яке місце в документі за допомогою програми текстового процесора або спеціальної видавничої програми електронної верстки, можна обробити це зображення в програмі графічного редактора або відіслати зображення через факс-модем на телефакс, що знаходиться на іншому кінці світу.

Сканер - це очі комп'ютера. Спочатку вони створювалися саме для введення графічних образів, малюнків, фотографій, креслень, схем, графіків, діаграм. Однак, крім введення графіки, в даний час вони все ширше використовуються в досить складних інтелектуальних системах OCD (Optical Character Recognition), тобто оптичного розпізнання символів. Ці «розумні» системи дозволяють вводити в комп'ютер і читати текст.

Спершу текст вводиться в комп'ютер з паперу як графічне зображення, а потім комп'ютерна програма обробляє це зображення по складним алгоритмам і перетворює в звичайний текстовий файл, що складається з символів ASCII. А це означає, що текст книги або газетної статті можна швидко вводити в комп'ютер, зовсім не користуючись клавіатурою.

С канери бувають різних конструкцій.

Ручний сканер. Це найпростіший і дешевий сканер. Ручний сканер, немов мишка, з'єднується кабелем з комп'ютером. При прокатуванні сканера по сторінці книги чи журналу, необхідне зображення зчитується і в цифровому коді вводитися в пам'ять комп'ютера. У ручному сканері роль привода зчитувального механізму виконує рука. Зрозуміло, що рівномірність переміщення сканера істотно позначається на якості вводиться в комп'ютер зображення. Ширина зображення, що вводиться для ручних сканерів звичайно не перевищує 4 дюймів (10 см). Сучасні ручні сканери можуть забезпечувати автоматичну «склеювання» зображення, тобто формують ціле зображення з окремо введених його частин. До основних переваг цих сканерів відносяться невеликі габаритні розміри і порівняно низьку ціну, однак домогтися високої якості зображення з їх допомогою дуже важко, тому ручні сканери можна використовувати для обмеженого кола завдань. Крім того вони абсолютно позбавлені «інтелектуальності», властивої іншим типам сканерів.

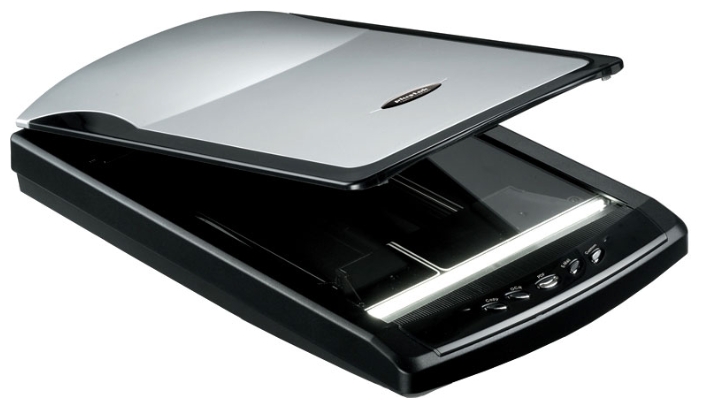

П ланшетний сканер. Це найбільш поширений тип сканерів. Спочатку він використовувався для сканування непрозорих оригіналів. Майже всі модулі мають знімну кришку, що дозволяє сканувати "товсті" оригінали (журнали, книги). Додатково деякі моделі можуть оснащуватися механізмом подачі окремих листів, що зручно при роботі з програмами розпізнавання текстів - OCR. В останні час багато фірм лідерів у виробництві площинних сканерів стали додатково пропонувати слайд-модуль (для сканування прозорих оригіналів). Слайд-модуль має своє, розташоване зверху, джерело світла. Такий слайд-модуль встановлюється на площинний сканер замість простої кришки і перетворює сканер в універсальний.

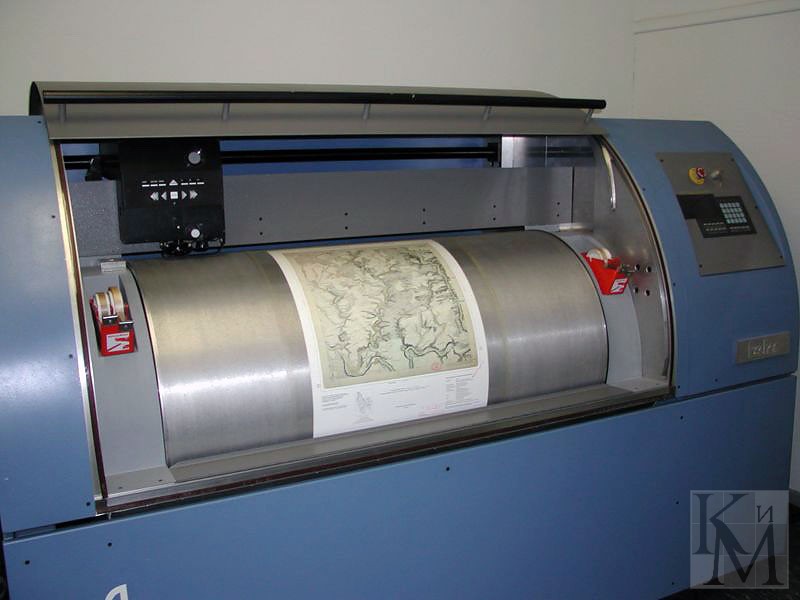

Б арабанний сканер. Основна його відмінність полягає в тому, що оригінал закріплюється на прозорому барабані, що обертається з великою швидкістю. Зчитує елемент розташовується максимально близько від оригіналу. Дана конструкція забезпечує найбільшу якість сканування. Звичайно в барабанні сканери встановлюють три фото помножувача, і сканування здійснюється за один прохід. «Молодші» моделі у деяких фірм з метою здешевлення використовують замість фото помножувача фотодіод в якості елемента, що зчитує. Барабанні сканери здатні сканувати будь-які типи оригіналів.

На відміну від площинних сканерів зі слайд-модулем, барабанні можуть сканувати непрозорі і прозорі оригінали одночасно.

Принцип роботи

Механізми зчитування зображення базуються або на фото помножувачах або на ПЗЗ (прилад із зарядовим зв'язком). Фото помножувач найпростіше порівняти з радіолампним-фотосенсором, у якої є пластини катода й анода і яка конвертує світло в електричний сигнал. Зчитувальна інформація подається на фото помножувач крапка за крапкою з допомогою світлового променя. ПЗЗ - відносно дешевий напівпровідниковий елемент досить малого розміру. ПЗЗ так само як і помножувач конвертує світлову енергію в електричний сигнал. Набір елементарних ПЗЗ-елементів розташовують послідовно в лінію, отримуючи лінійку для зчитування відразу цілого рядка, природно і висвітлюється відразу цілий рядок оригіналу. Кольорове зображення такими сканерами зчитується за три проходи (за допомогою RGB-світлофільтра). Багато сканерів мають три паралельні лінійки ПЗЗ, тоді сканування кольорових оригіналів здійснюється за один прохід, тому що кожна лінійка зчитує один з трьох базових кольорів. Потенційно ПЗЗ-сканери мають більшу ніж барабанні сканери на фотопомножувача швидкодію.
