1 Бланк задания

Рисунок 1 – Структурная схема привода ленточного конвейера

ЭД – электродвигатель переменного тока;

МУ – муфта упругая;

КОН – конический одноступенчатый редуктор;

ОЗЦ – открытая зубчатая цилиндрическая передача;

БП – барабан приводной ленточного конвейера.

Исходные данные:

Тяговое усилие: F_t = 3500, Н;

Группа материалов – I;

Срок службы привода: L = 3 года;

Число смен работы n_см = 1;

Коэффициенты 1 =1,6 , 2 = 0,7;

Окружная скорость: V = 1,9 м/с;

Диаметр барабана D = 250 мм;

Ширина барабана В = 400 мм.

Рисунок 2 – График нагрузки

Рисунок 3 – Кинематическая схема привода

1 – электродвигатель переменного тока;

2 – муфта упругая;

3 – конический одноступенчатый редуктор;

4 – открытая зубчатая цилиндрическая передача;

5 – звездочка приводная одинарная цепного конвейера.

2 Выбор электродвигателя

2.1 Определяем общий КПД привода [4, табл. 2.2]:

, 22\* MERGEFORMAT ()

где ₂ = 0,98 – кпд муфты соединительной;

₃ = 0,97 – кпд конического одноступенчатого редуктора;

₄ = 0,96 – кпд открытой зубчатой цилиндрической передачи;

₅ = 0,99 – кпд привода барабана;

_n = 0,99 – потери в подшипниках.

2.2 Определяем требуемую мощность двигателя:

, 33\* MERGEFORMAT ()

где F_t – тяговое усилие, Н;

V – окружная скорость, м/с;

 – общий КПД привода.

2.3 Определяем требуемую частоту вращения электродвигателя

44\* MERGEFORMAT ()

Определяем частоту вращения барабана

55\* MERGEFORMAT ()

Выбираем частоту вращения двигателя

n_С = 1500 мин^-1;

Выбираем электродвигатель [6, табл. К9]:

– тип: 4АM132S4У3;

– номинальная мощность: P_Н = 7,5 кВт;

– номинальная частота вращения: n_Н = 1455 мин^-1;

– коэффициент перегрузки: T_П/T_Н = 2.

2.4 Проверяем двигатель по пусковому моменту

66\* MERGEFORMAT ()

Вывод: выбранный двигатель подходит по пусковому моменту.

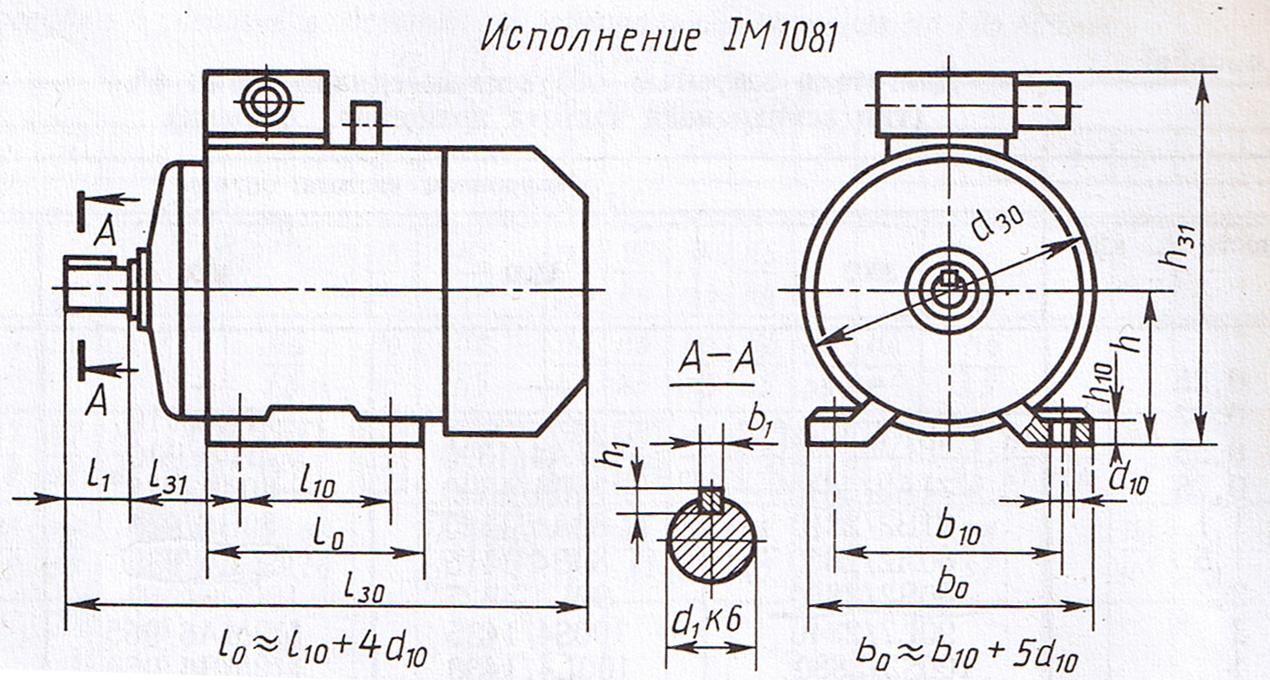

Рисунок 4 – Эскиз двигателя

Таблица 1 – Параметры электродвигателя

Размеры в миллиметрах

Тип двигателя	Число полюсов	d30	l1	l30	d1	b1	h1	l10	l31	d10	b10	h	h10	h31
132S	2,4,6,8	302	80	480	38	10	8	89	-	12	216	132	12	350

3 Определение общего передаточного отношения привода и его распределение по передачам

77\* MERGEFORMAT ()

Выбираем передаточное отношение для конического одноступенчатого редуктора из стандартного ряда [4, стр. 36]

Определяем передаточное отношение для открытой зубчатой цилиндрической передачи

88\* MERGEFORMAT ()
