7. Графики тепловых процессов

А 1

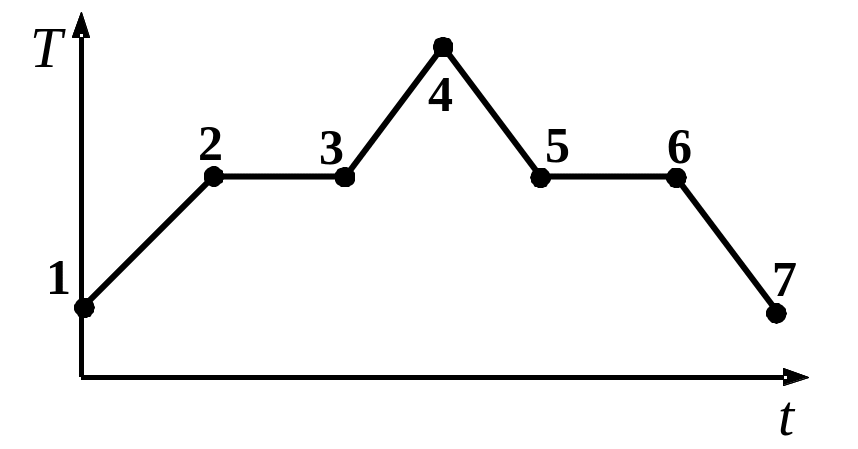

Н а рисунке показан график зависимости температуры Т вещества от времени t. В начальный момент вещество находилось в кристаллическом состоянии. Какая из точек соответствует началу процесса плавления вещества?

А 2

Н а рисунке показан график зависимости температуры Т вещества от времени t. В начальный момент вещество находилось в кристаллическом состоянии. Какая из точек соответствует окончанию процесса плавления вещества?

А 3

Н а рисунке изображен график плавления и кристаллизации нафталина. Какая из точек соответствует началу отверде-вания вещества?

А 4

Н а графике (см. рисунок) представлено изменение температуры Т вещества с течением времени t. В начальный момент вещество находилось в кристаллическом состоянии. Какая из точек соответствует окончанию процесса отвердевания?

А 5

Н а рисунке показан график зависимости температуры эфира от времени t его нагревания и охлаждения. Какой участок графика соответствует процессу кипения эфира?

10

А 6

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплопередачи с постоянной мощностью P. В момент времени t = 0 вещество находилось в твердом состоянии. В течение какого интервала времени происходило нагревание льда, и в каком интервале происходило его плавление?

А 7

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплопередачи с постоянной мощностью P. В момент времени t = 0 вещество находилось в твердом состоянии. В течение какого интервала времени происходило плавление льда, и в каком интервале происходило нагревание водяного пара?

А 8

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплопередачи с постоянной мощностью P. В момент времени t = 0 вода находилась в твердом состоянии. В течение какого интервала времени происходило нагревание льда, и в каком интервале происходило нагревание водяного пара?

А 9

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплоотвода с постоянной мощностью P. В момент времени t = 0 вещество находилось в газообразном состоянии. В течение каких интервалов времени происходило охлаждение жидкого и твердого вещества?

А 10

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплоотвода с постоянной мощностью P. В момент времени t = 0 вода находилась в газообразном состоянии. Какое из приведенных ниже выражений определяет удельную теплоемкость льда по результатам этого опыта?

А 11

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплоотвода с постоянной мощностью P. В момент времени t = 0 вещество находилось в газообразном состоянии. Какое из приведенных ниже выражений определяет удельную теплоемкость воды по результатам этого опыта?

А 12

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплопередачи с постоянной мощностью P. В момент времени t = 0 вода находилась в твердом состоянии. Какое из приведенных ниже выражений определяет удельную теплоёмкость воды по результатам этого опыта?

А 13

На рисунке представлен график зависимости абсолютной температуры T воды массой m от времени t при осуществлении теплопередачи с постоянной мощностью P. В момент времени t = 0 вода находилась в твердом состоянии. Какое из приведенных ниже выражений определяет удельную теплоёмкость водяного пара по результатам этого опыта?

А14

На рисунке показан график зависимости температуры кристаллического вещества от времени его нагревания. Какова температура плавления вещества?

1) 80 ^оС 2) 60 ^оС 3) 50 ^оС 4) 45 ^оС

А15

На рисунке показан график изменения температуры вещества по мере поглощения теплоты. Масса тела 0,15 кг. Первоначально вещество было в твердом состоянии. Какова удельная теплота плавления вещества?

1) Дж/кг 2) Дж/кг

3) Дж/кг 4) Дж/кг

А16

В котелок насыпали снег и поставили на электрическую плитку. Плитка передаёт котелку в среднем 500 Дж энергии в минуту. Диаграмма изменения температуры снега с течением времени показана на рисунке. Какое количество теплоты потребовалось для плавления снега?

1) 2500 Дж 2) 5000 Дж

3) 7500 Дж 4) 12500 Дж

А17

В печь поместили некоторое количество алюминия. Диаграмма изменения температуры алюминия с течением времени показана на рисунке. Печь при постоянном нагреве передаёт алюминию 1 кДж энергии в минуту. Какое количество теплоты потребовалось для плавления алюминия, уже нагретого до температуры его плавления?

1) 5 кДж 2) 15 кДж

3) 20 кДж 4) 30 кДж

А18

В печь поместили некоторое количество алюминия. Диаграмма изменения температуры алюминия с течением времени показана на рисунке. Печь при постоянном нагреве передаёт алюминию 2 кДж энергии в минуту. Какое количество теплоты потребовало плавление алюминия?

1) 5 кДж 2) 15 кДж

3) 20 кДж 4) 30 кДж

А19

В керамическую чашечку (тигель) опустили электрический термометр и насыпали опилки олова. После этого тигель поместили в печь. Диаграмма изменения температуры олова с течением времени показана на рисунке. Печь при постоянном нагреве передавала олову 500 Дж энергии в минуту. Какое количество теплоты потребо-валось для плавления олова?

1) 2500 Дж 2) 2000 Дж

3) 1500 Дж 4) 500 Дж

А20

Для плавления куска олова требуется 5,4 кДж энергии. Этот кусок положили в печь. Зависимость температуры олова от времени нагревания представлена на рисунке. С какой скоростью печь передавала тепло олову?

1) 900 Дж/мин 2) 300 Дж/мин

3) 225 Дж/мин 4) 180 Дж /мин

А21

На каком из графиков правильно изображена зависимость температуры от времени в сосуде, который наполнен льдом и поставлен на горелку? Удельная теплоёмкость воды больше удельной теплоёмкости льда. Мощность горелки считать постоянной.

1 )

2 )

3 )

4 )

С 1

В калориметре нагревается 200 г льда. На рисунке представлен график зависимости температуры вещества от времени. Пренебрегая теплоемкостью калориметра и тепловыми потерями, определите подводимую к нему мощность при рассмотрении процессов нагревания льда или воды. Удельная тепло-ёмкость воды 4200 , а льда 2100 (560 Вт; 560 Вт)

С 2

В калориметре нагревается 200 г вещества. На рисунке представлен график зависимости температуры вещества в калориметре от времени. Пренебрегая теплоемкостью калориметра и тепловыми потерями и предполагая, что подводимая к сосуду мощность постоянна, определите удельную теплоемкость твердого вещества, если удельная теплоемкость жидкости c_ж = 2,8 кДж/кгК.

(1400 Дж/(кгК))

С 3

В калориметре нагревается лед массой 200 г. На рисунке представлен график зависимости температуры льда от времени. Пренебрегая теплоемкостью калориметра и тепловыми потерями, определите удельную теплоту плавления льда из рассмотрения процессов нагревания льда и воды. Удельная теплоёмкость воды 4200 , а льда 2100 (336 кДж/кг)

С 4

Н а рисунке представлен график зависимости температуры вещества в калориметре от времени. Теплоемкостью калориметра и тепловыми потерями можно пренебречь и считать, что подводимая к сосуду мощность постоянна. Определите удельную теплоемкость жидкости. Удельная теплота плавления вещества равна 100 кДж/кг. В начальный момент времени вещество находилось в твердом состоянии.

(1250 Дж/(кгК))

А 22

На рисунке приведены графики изменения со временем температуры четырёх веществ. В начале нагревания все эти вещества находились в жидком состоянии. Какое из веществ имеет наибольшую температуру кипения?

1) 1 2) 2

3) 3 4) 4

А 23

На графике показаны кривые нагревания двух жидкостей одинаковой массы при постоянной мощности подводимого тепла. Отношение температур кипения первого вещества к температуре кипения второго вещества равно

1) 1/3 2) 1/2 3) 2 4) 3

А 24

На графике показаны кривые нагревания двух жидкостей одинаковой массы при постоянной мощности подводимого тепла. Отношение удельной теплоты парообразования первого вещества к удельной теплоте парообразования второго равно

1) 1/3 2) 1/2 3) 2 4) 3

А 25

Ч етыре разных вещества в газообразном состоянии поместили в сосуды и стали охлаждать. На рисунке показаны графики зависимости температуры этих веществ Т от времени t. Количество вещества во всех сосудах одинаково, мощности тепловых потерь равны. Наибольшее изменение энергии взаимодействия частиц при конденсации происходит у вещества

А 26

Ч етыре разных вещества в газообразном состоянии поместили в сосуды и стали охлаждать. На рисунке показаны графики зависимости температуры этих веществ Т от времени t. Количество вещества во всех сосудах одинаково, мощности тепловых потерь равны. Наименьшее изменение энергии взаимодействия частиц при конденсации происходит у вещества

А 27

Зависимость температуры 0,2 кг первоначально газообразного вещества от количества выделенной им теплоты представлена на рисунке. Какова удельная теплота парообразования этого вещества?

1) 40 кДж/кг

2) 30 кДж/кг

3) 1,6 кДж/кг

4) 1,2 кДж/кг

А 28

У ченик исследовал зависимость количества теплоты, получаемого твердым телом массой 1 кг, от времени. Результаты измерений указаны на рисунке с учетом погрешностей измерений. Тепло-емкость вещества, из которого сделано исследуемое тело, примерно равна

А 29

Экспериментально исследовалась зависимость времени закипания некоторого количества вещества воды от мощности кипятильника. По результатам измерений построен график, приведенный на рисунке. Какой вывод можно сделать по результатам эксперимента?

1. Время нагревания прямо пропорционально мощности нагревателя.

2. С ростом мощности нагревателя вода нагревается быстрее

3. Мощность нагревателя с течением времени уменьшается

4. Теплоёмкость воды равна 4200 Дж/(кгК)

А 30

На графике показана зависи­мость температуры воды от времени. Если изменение температуры воды происходит только за счет теплопередачи, то такой ход графика возможен в случае:

1) на участке ОМ вода нахо­дится в контакте с более горячим телом, а на участке и МN - с более холодным

2) на участке ОМ вода находится в контакте с более холодным телом, а на участке MN - с более горячим

3) на участках ОМ и МN вода находится в контакте с более горячим телом

4) на участках ОМ и МN вода находится в контакте с более холод­ным телом

А 31

На графике показана зависи­мость температуры жидкости от времени. Если изменение температуры жидкости проис­ходит только за счет теплопе­редачи, то такой ход графика возможен в случае:

1) на участке ОМ жидкость находится в контакте с более горячим телом, а на участке МN - с более хо­лодным

2) на участке ОМ жидкость находится в контакте с более холодным телом, а на участке МN - с более горячим

3) на участках ОМ и МN жидкость находится в контакте с более горячим телом

4) на участках ОМ и МN жидкость находится в контакте с более холодным телом

А 32

На графике показана зави­симость температуры воды в чайнике от времени. Такой ход графика возможен, если

1) первые 20 минут чайник стоял на горячей плите, а вторые 20 минут – на столе

2) первые 20 минут чайник стоял на столе, а вторые 20 минут - на горячей плите

3) все 40 минут чайник стоял на столе

4) все 40 минут чайник стоял на горячей плите

А 33

На графике показана зави­симость температуры воды в кружке от времени. Такой ход графика возможен, если кружка с водой

1) первые 20 минут стояла в морозильной камере при температуре (- 15 °С), а вто­рые 20 минут - на столе при температуре 20 °С

2) первые 20 минут стояла на столе при температуре 20 °С, а вторые 20 минут - в морозильной камере при температуре (- 15 °С)

3) все 40 минут стояла на столе при температуре 20 °С

4) все 40 минут стояла в морозильной камере при температуре (-15 °С)

А 34

На графике показана зависимость температуры воды в чайнике от времени. Такой ход графика возможен, если

1. первые 20 минут чайник стоял на горячей плите, а вторые 20 минут - на сто­ле

2. первые 20 минут чайник стоял на столе, а вторые 20 минут - на горячей плите

3. все 40 минут чайник стоял на столе

4. все 40 минут чайник стоял на горячей плите

А35

Горячая жидкость медленно охлаждалась в стакане. В таблице приведены результаты измерений ее температуры с течением времени.

В стакане через 7 мин после начала измерений находилось вещество

1. только в жидком состоянии

2. только в твердом состоянии

3. и в жидком, и в твердом состояниях

4. и в жидком, и в газообразном состояниях

В 1

Установите соответствие между названием физической величины и формулой, по которой ее можно определить.

НАЗВАНИЕ

ФОРМУЛА

А) Количество теплоты, необходимое для нагревания тела

Б) Удельная теплота плавления кристаллического вещества

В) Количество теплоты, выделяемое при сгорании топлива

1)

2)

3)

4)

5)

415

В 2

Установите соответствие между названием физической величины и формулой, по которой ее можно определить.

НАЗВАНИЕ

ФОРМУЛА

А) Количество теплоты, необходимое для плавления твердого тела

Б) Удельная теплоёмкость вещества

В) Количество теплоты, выделяемое при конденсации пара

1)

2)

3)

4)

5)

532

В 3

Установите соответствие между названием физической величины и формулой, по которой ее можно определить.

НАЗВАНИЕ

ФОРМУЛА

А) Количество теплоты, необходимое для кипения жидкости

Б) Удельная теплота сгорания топлива

В) Количество теплоты, выделяемое при охлаждении вещества

1)

2)

3)

4)

5)

513

В 4

Установите соответствие между названием физической величины и формулой, по которой ее можно определить.

НАЗВАНИЕ

ФОРМУЛА

А) Количество теплоты, выделяемое при кристаллизации вещества

Б) Удельная теплота парообразования

В) Количество теплоты, выделяемое при сгорании топлива

1)

2)

3)

4)

5)

215
