1. Характеристика пласта и вмещающих пород
0,9
0,1
0,5
Рис. 2.2. Структурная колонка пласта
М 1:20

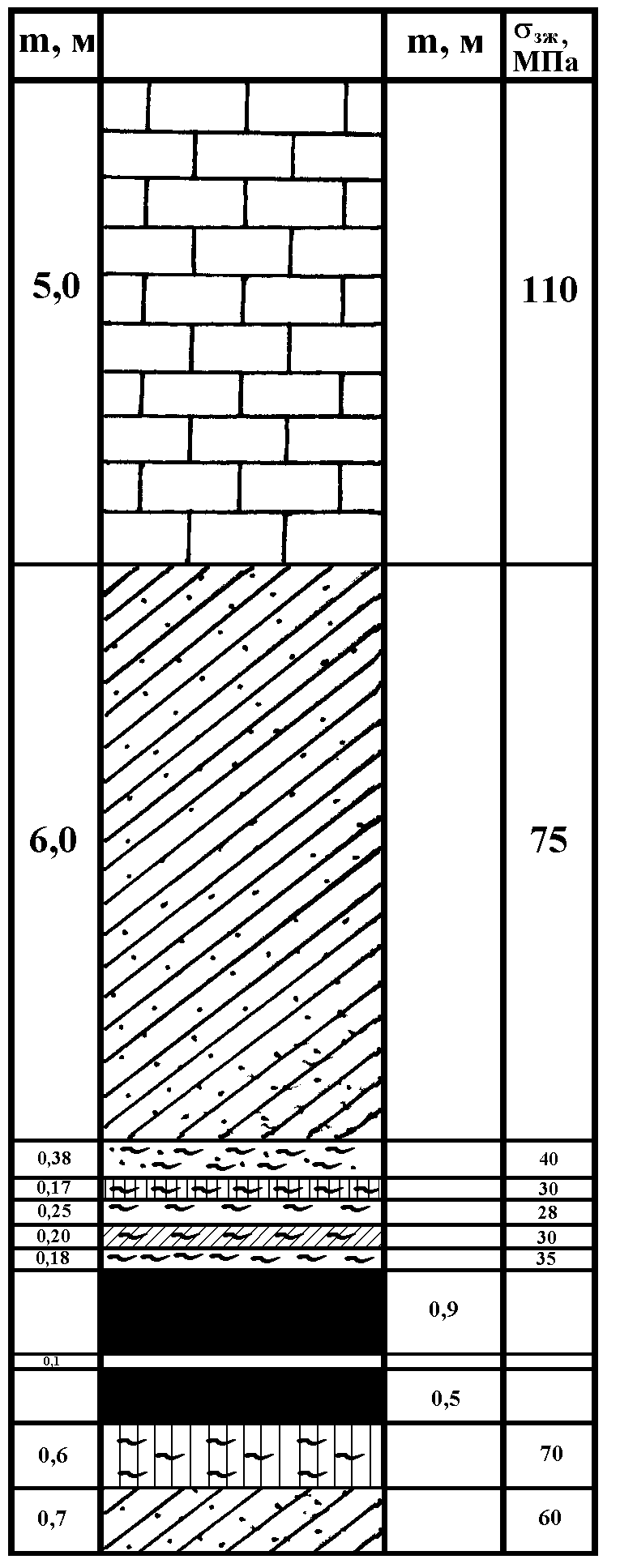

Рис. 2.3 – Стратиграфическая колонка М 1:100
Пласт сложного строения, нижняя пачка имеет мощность m1=0,5 м, сопротивляемость резанию А1=240 КН/м и плотность γ1=1,45 т/м3. Прослой породы мощностью m2=0,1 м имеет сопротивляемость резанию А2=300КН/м и плотность γ2=1,98 т/м3. Верхняя пачка m3=0,9 м, А3=250КН/м, γ3=1,40 т/м3.
Среднее значение плотности пласта (2.1)
т/м3.
Средняя сопротивляемость угля резанию (2.2)
КН/м.
Минимальная мощность пласта (2.3)
Максимальная мощность пласта (2.4)
2. Характеристика вмещающих пород и установление их типа
Согласно классификации (табл. 2.1) породы непосредственной кровли – весьма тонкослоистые (m<0,2 м) и тонкослоистые (m=0,2-1 м) с сопротивляемостью на сжатие 25-40 МПа.
Первые пять слоев непосредственной кровли могут обрушаться вслед за передвижкой крепи. По устойчивости (приложение табл. 1), они могут быть отнесены к категории Б4 – средней устойчивости, т.к. толщина слоев от 0,2 до 0,5м, а зж = 30-60 МПа. Шестой слой – аргиллит m = 6м, зж = 75 МПа, тоже, согласно табл. можно отнести к непосредственной кровле. Однако этот слой будет обрушаться, скорее всего, крупными блоками с некоторым зависанием за крепью. По составу и характеристики этого слоя его можно отнести к категории Б5 – устойчивый.
Таким образом, суммарная мощность непосредственной кровли составит
hнк = 0,15+0,20+0,25+0,17+0,38+6,0=7,15 м
Отношение
Согласно
классификации, если
,
то кровля по управляемости относится
к средней.
По геолого-петрографическим признакам (приложение табл. 2) кровля относится к категории А4 – весьма труднообрушаемая.
Непосредственная почва – песчаник. Предел прочности на одноосное сжатие сж = 70МПа. Так как сж = 70МПа > 2МПа, то почва относится к прочной.
Полная характеристика вмещающих пород – А4, Б4, П.
3. Размещение обрушенной породы в выработанном пространстве
Первые пять слоев, как уже отмечалось, будут обрушаться сразу после передвижки крепи. Обрушившаяся порода заполнит выработанное пространство на высоту (рис. 2.4)
h1зап = h1нк*kr = (0,15+0,20+0,25+0,17+0,38)*1,15=1,32 м
Шестой слой будет обрушаться с некоторым зависанием за крепью. Примем, что этот слой зависает за крепью на расстоянии до трех метров. Обрушившийся шестой слой заполнит выработанное пространство на высоту
h2зап = 6,0*1,15=6,9 м
Суммарная высота заполнения выработанного пространства обрушенной породой составит hзап = h1зап+h2зап = 1,32+6,9 = 8,22 м.
Высота свободного пространства от почвы до основной кровли
hвыр = m+hнк = 1,5+7,15=8,65 м.

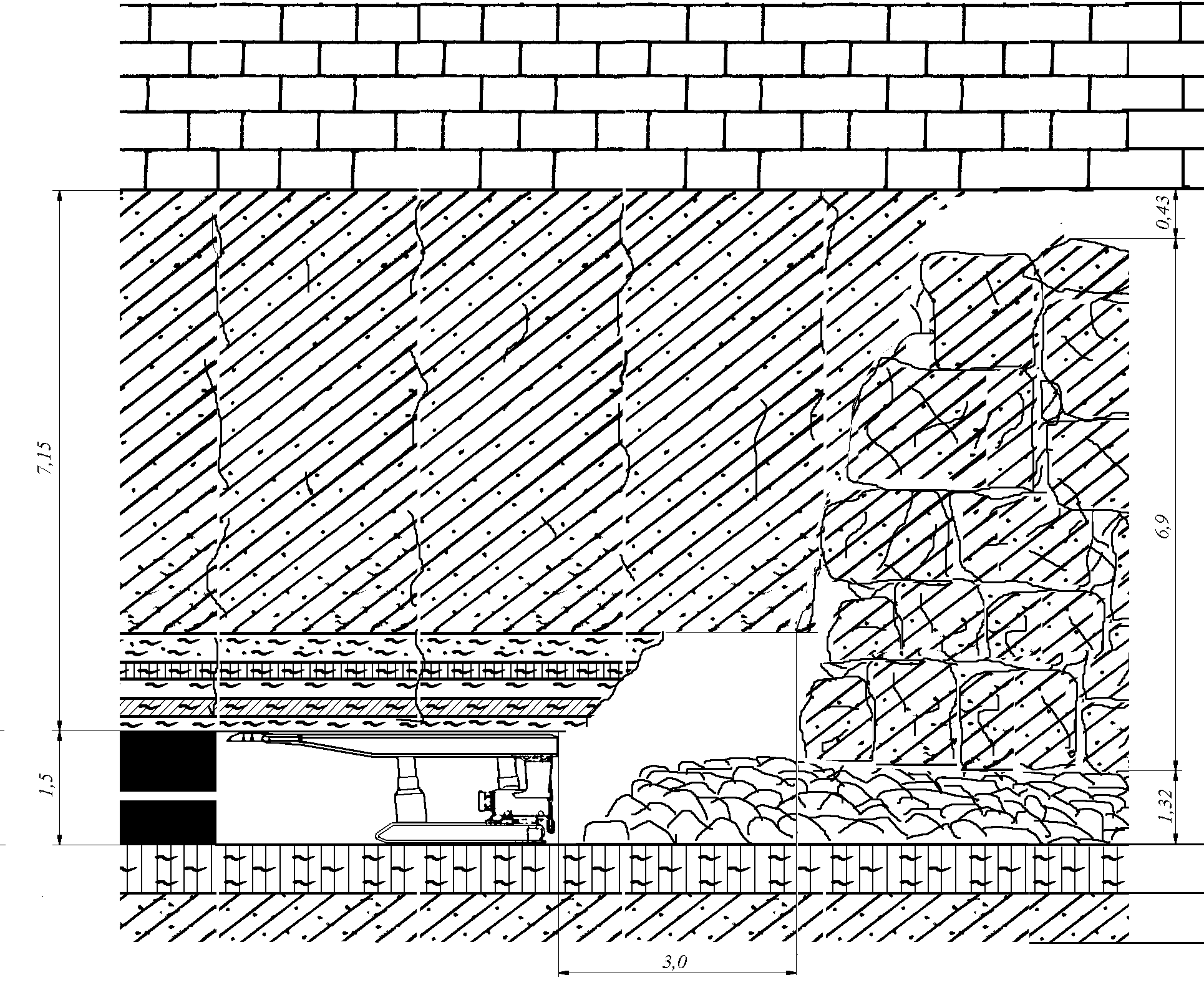

Рис. 2.4. Схема размещения обрушенной породы в выработанном пространстве
Таким образом, зазор между обрушенной породой и основной кровлей составит hсв = hвыр - hзап = 8,65-8,22=0,43 м.
