Контрольные вопросы к заданию №6

1. Из каких рабочих процессов складывается время цикла?

2. Что такое рабочая и средняя скорость движения комбайна?

3. В чем заключается сущность подготовительных и заключительных операций в смене?

Задание №7 Время выполнения задания – 3 часа

Спроектировать сечение штрека, высоту подрывки почвы, длину ниши

Цель задания – практическое решение задачи проектирования сечения выработки в конкретных горногеологических условиях

Последовательность выполнения

4. Выбрать форму выработки и тип крепи

5. Определить ширину штрека при выносе на него привода забойного конвейера

6. Определить длину ниши при расположении привода конвейера в лаве

7. Определить высоту подрывки штрека

8. Подобрать и вычертить типовое сечение штрека с расположением привода и транспортных средств в нем

Справочный материал к выполнению задания №7

7.1. Проектирование ширины штрека, высоты подрывки почвы и длины ниши

При выносе привода и головки конвейера из лавы на штреки необходимо определить его ширину из условия размещения в нем оборудования.

Ширина штрека Ш_ш, согласно расчетной схеме, (рис. 7.1), определяется из выражения

Ш_ш=lcos+Ш_к+Ш_п, м, (7.1)

где l – длина головки конвейера, м;

 – угол падения пласта, град;

Ш_к – ширина става конвейера на штреке, м;

Ш_п – ширина прохода, принимается равной 0,7 м.

В табл. 7.1 представлены геометрические размеры приводных головок различных типов конвейеров.

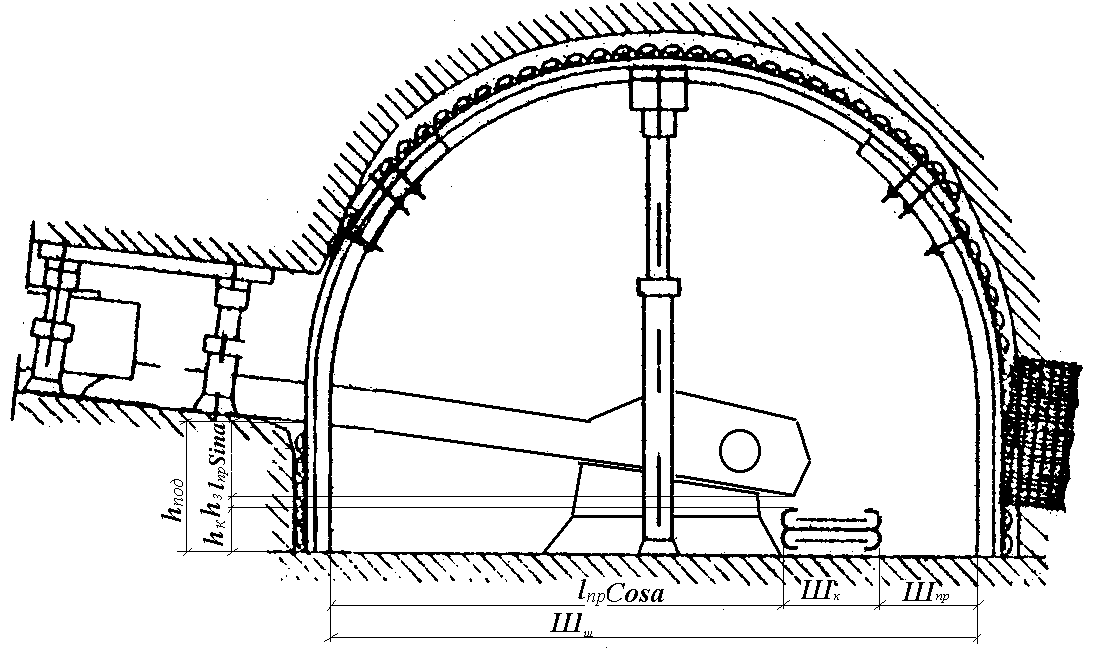

Рис. 7.1. Расчетная схема для определения поперечных размеров штрека

Таблица 7.1

Размеры приводных головок различных конвейеров

Тип конвейера	Крепь	Комбайн	Размеры головки конвейера, мм
			Длина	Ширина	Высота
СП202 СП48 СПЦ151 СП87 СПМ46 СП63 СПЦ261 КИ-3М	1МК103 КМ97 М87, КМТ Донбасс Донбасс 80 1М88 1МТ инд. крепь М87 1МКМ	К103, 1К101 МК67, ГШ68 МК67 КА80 1К101, ГШ68 2К52 2КЦТГ, Кировец 2К 1К101, МК67 2К52 КШ1КГУ ГШ68	3060, 1532* 2288 2802, 1605* 2140 2304 2900 2288	2204, 3525* 2150 1980, 3450* 2100 2134 4125 2078	735 740 735 472 790 830 1110

* размер головки при перпендикулярном расположении привода.

Высота подрывки штрека, при условии перегрузки угля из лавы на штрековый конвейер, определяется из выражения 7.2

h_под=lsin+h_заз+h_кон, м. (7.2)

где l и  - ранее определенные величины;

h_заз=0,20-0,25 м – высота зазора между конвейером на штреке и головкой привода забойного конвейера;

h_кон – высота става конвейера на штреке, м.

При погрузке угля в вагонетки в формулу вместо высоты конвейера на штреке подставляется высота вагонетки с учетом высоты рельс.

Размеры ниши, когда привод или головка конвейера не выносится из лавы (рис. 7.2), определяется из выражения 7.3:

L_н=l_прив.+l_пер.р.+l_к+l_прох.+ l_з , м, (7.3)

где l_н – длина ниши, м; l_прив., l_пер.р., l_к, l_прох, l_з – соответственно длина привода, переходного рештака, корпуса комбайна, прохода и зазора между комбайном и переходным рештаком, м. (l_з= 0,2 - 0,3 м.)

Минимальная ширина ниши Ш_н определяется из выражения

Ш_н=r+l_прох, м, (7.4)

где r – ширина захвата комбайна, м.

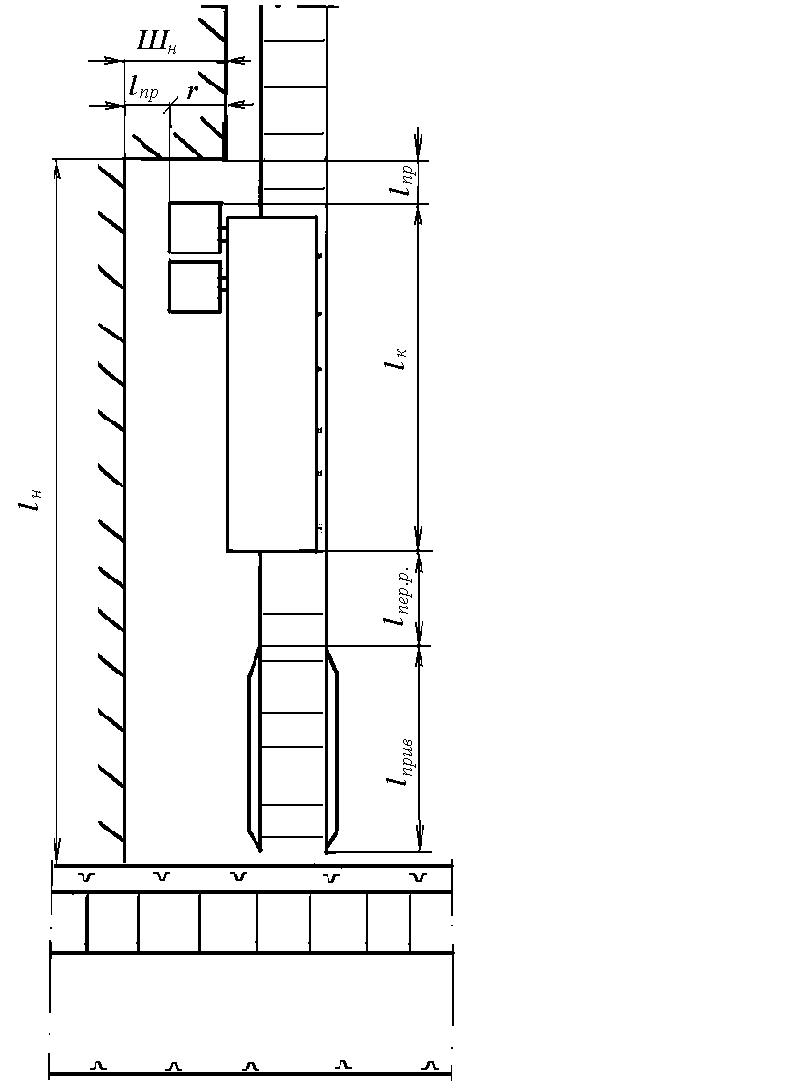

Рис 7.2. Расчетная схема к определению размеров ниши
