В ремя выполнения рабочих процессов, мин Ремонтная смена Условные обозначения: Выемка угля комбайном

Передвижка секций крепи Зачистка угля

Передвижка конвейера Концевые операции

Н а приведенной планограмме концевые операции условно обозначены символом . . Однако на этом участке лавы комбайн несколько раз изменяет направление движения, меняется последовательность передвижки конвейера и секции механизированной крепи.

Рассмотрим, как изображаются на планограмме рабочие процессы при выполнении концевых операций.

Для наглядности изображения изменим на планограмме масштаб времени и длины лавы.

При построении планограммы будем руководствоваться положением комбайна, крепи и конвейера, показанных на рис. 6.1.

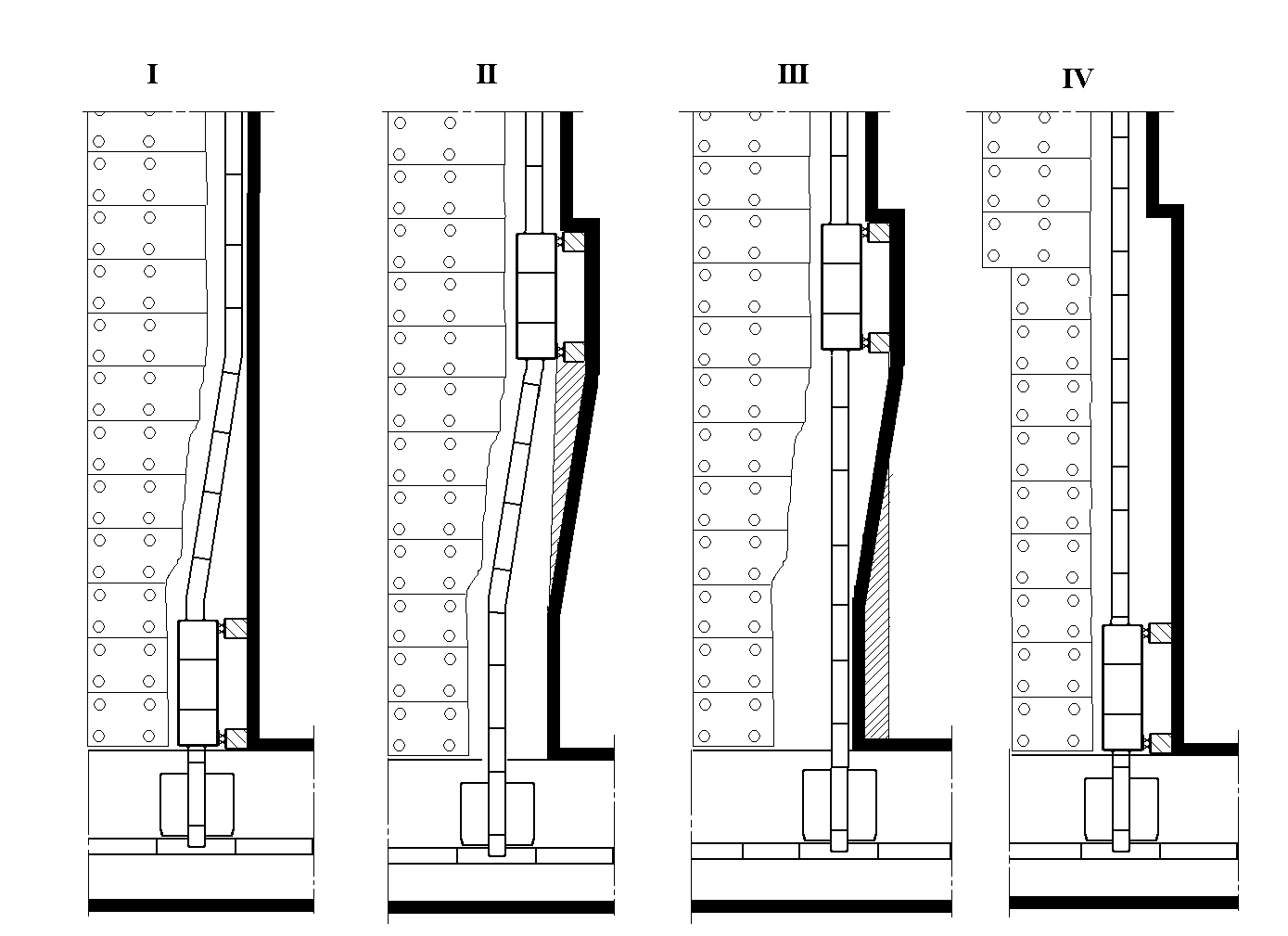

Рисунок 6.1. Положение крепи, комбайна и конвейера

при самозарубке способом «косых заездов»

На позиции 1 показано положение, когда комбайн полностью закончил зачистку лавы. Секции крепи передвинуты к забою по всей длине лавы. По мере движения комбайна к забою перемещали и конвейер. По конструктивным особенностям конвейера, его можно полностью передвинуть к забою на расстоянии не ближе 15м от корпуса комбайна.

Для построения планограммы ориентировочно рассчитаем время выполнения рабочих процессов при самозарубке комбайна способом «косых заездов».

Рассчитанное нами время выполнения концевой операции 25 мин.

• время для зарубки комбайна на изгибе конвейера мин;

• время передвижки конвейера – принимаем равным 2 мин;

• время движения комбайна к штреку (снятия косовичка) мин;

• время движения комбайна по зачистке мин.

Позиция 1 отображена на планограмме на отрезке «а-б». Затем комбайн, двигаясь от штрека, на изгибе конвейера зарубывается в пласт (позиция ІІ, отрезок «б-в»).

После окончания зарубки в пласт конвейер останавливают и передвигают его к забою вместе с приводом, расположенном на штреке (позиция ІІІ, отрезок «г-д»). Затем комбайн, двигаясь к штреку, снимает заштрихованную на позиции ІІІ полоску угля. Вслед за движением комбайна перемещают секции механизированной крепи отрезок (е-ж). Двигаясь от штрека комбайн, зачищает уголь на участке «ж-з» (позиция IV) и начинает снятие очередной полоски угля. Вслед за выемкой угля производится передвижка секций механизированной крепи.

а		в	е		з
		г
б			д	ж

Рисунок 6.2. Планограмма работ на сопряжении лавы со штреком

при самозарубке комбайна в пласт способом «косых заездов»
