Визначення по карті крутості схилу
Крутість схилу визначається за значенням закладання: чим менше значення закладання, тим схил крутіший, чим більше значення закладання, тим більш пологий схил.
Крутість схилу визначається за допомогою спеціального графіка, який називається шкалою закладання, що розміщена під південним краєм рамки карти.
Шкала закладання дається для двох висот перерізу: одна – для закладання між основними горизонталями, інша – для закладання між потовщеними горизонталями.

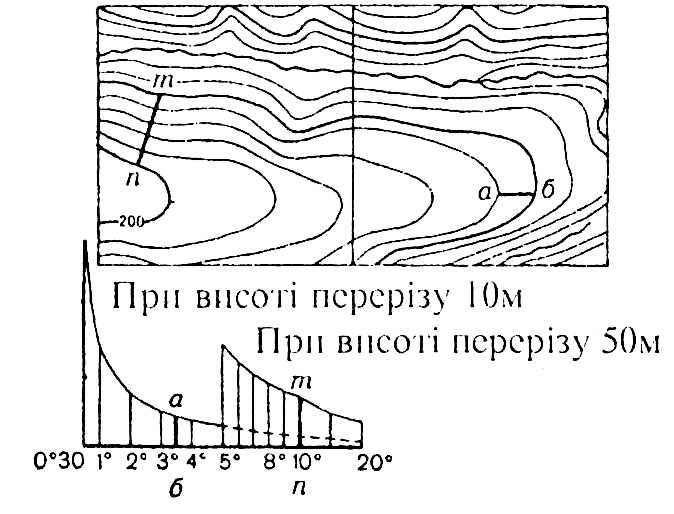

Для визначення крутості схилу по шкалі закладання необхідно виміряти відстань між двома суміжними суцільними горизонталями в потрібному напрямі і відкласти його на шкалі закладання так, як показано на (рис. 1.4). Відлік внизу на шкалі закладання проти відкладеного відрізка вкаже крутість схилу в градусах. У нашому прикладі крутість схилу між точками а і б дорівнює 35°.
На крутих схилах, де горизонталі проходять близько одна біля одної, крутизну краще визначати за потовщеними горизонталями. Для цього вимірюють відрізок між сусідніми потовщеними горизонталями, відклавши його на правій частині шкали, як показано на (рис. 1.4), і визначають крутизну схилу. У нашому прикладі крутість схилу між точками n і m дорівнює 10°.
Рисунок 1.4 - Визначення крутості схилу по шкалі
закладання
Крутість доступних схилів:
- для автомобілів підвищеної прохідності – 20-30°;
- для гусеничних тягачів – 17-25°;
- для танків і самохідних артилерійських установок – 30-35°.
Короткі підйоми (5-10 м) доступні для танків при крутості до 40°.
1.3 Визначення відстані по карті
Щоб визначити на карті відстань між точками місцевості (предметами), використовуючи числовий масштаб, потрібно виміряти на карті відстань між цими точками в сантиметрах і помножити отримане число на значення масштабу.
Наприклад. На карті масштабу 1:50000 (значення масштабу 500 м) відстань між двома орієнтирами становить 3,8 см. Відповідно відстань між двома орієнтирами на місцевості 3,8×500 = 1900 м.

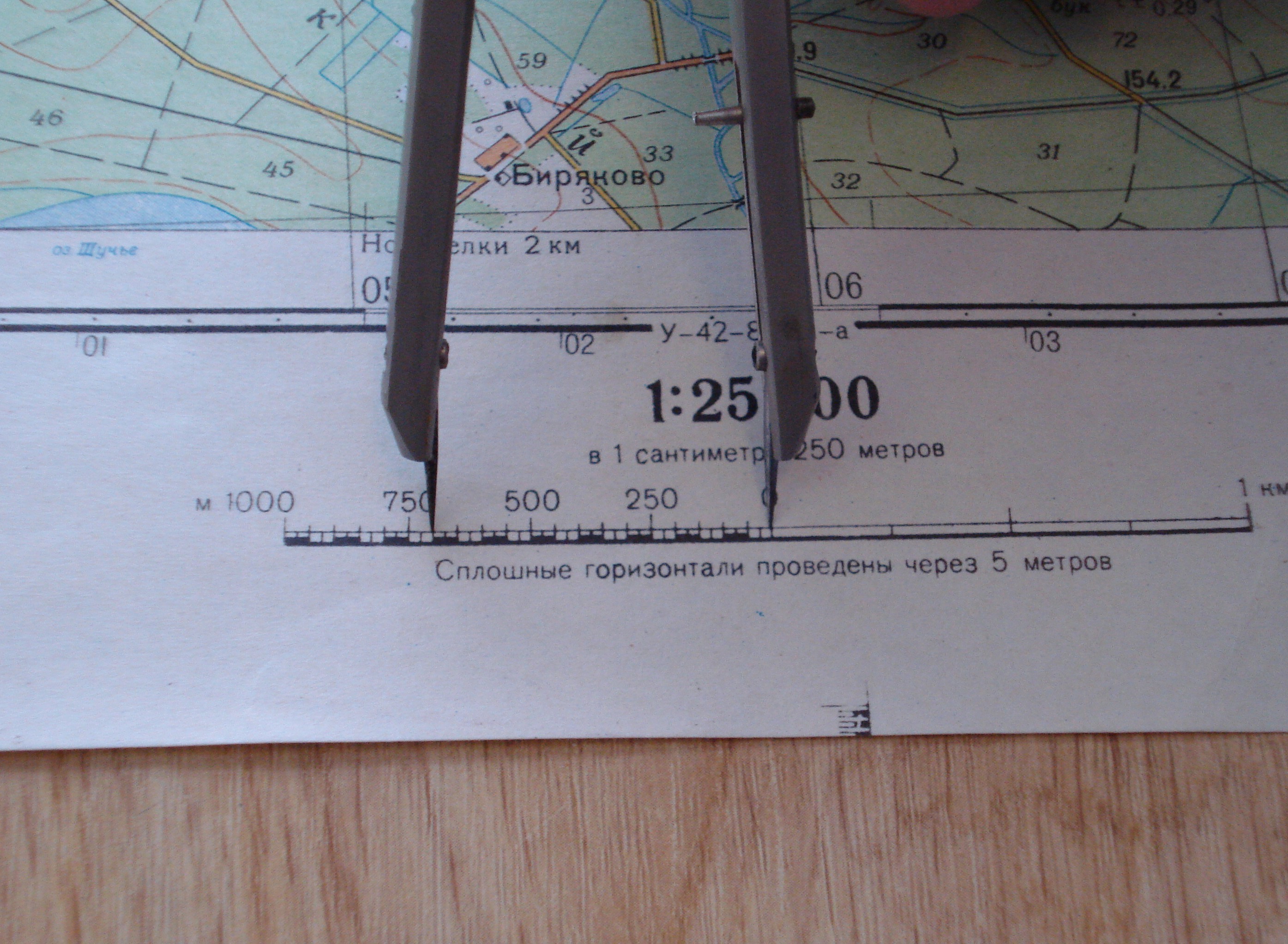

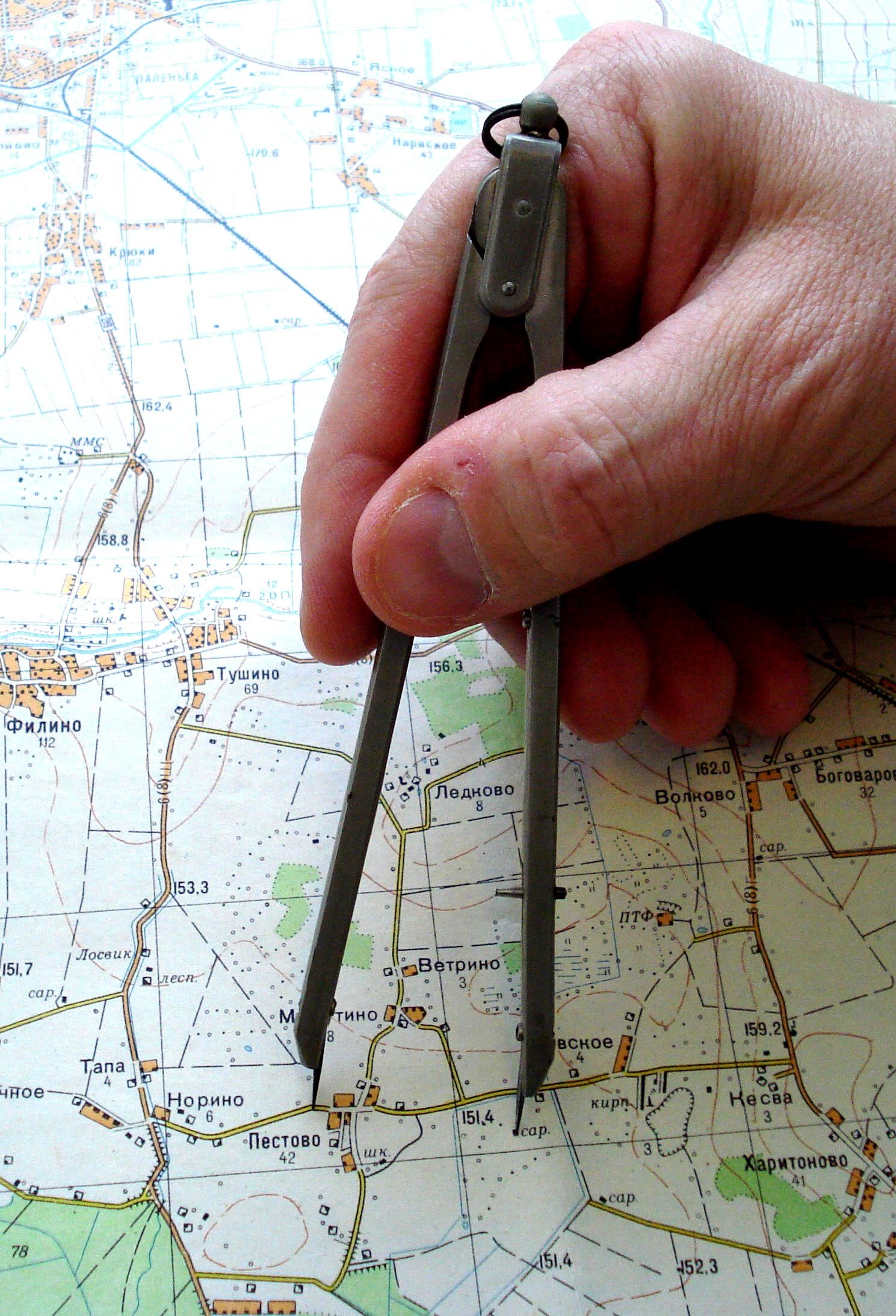

Для визначення відстані на карті за допомогою лінійного масштабу необхідно циркуль-вимірювач, розхил якого дорівнює відстані між заданими точками на карті, прикласти до лінійного масштабу і зняти вимірювання в метрах або кілометрах (рис. 1.5).
Рисунок 1.5 - Вимірювання відстані на карті циркулем-вимірювачем за лінійним масштабом

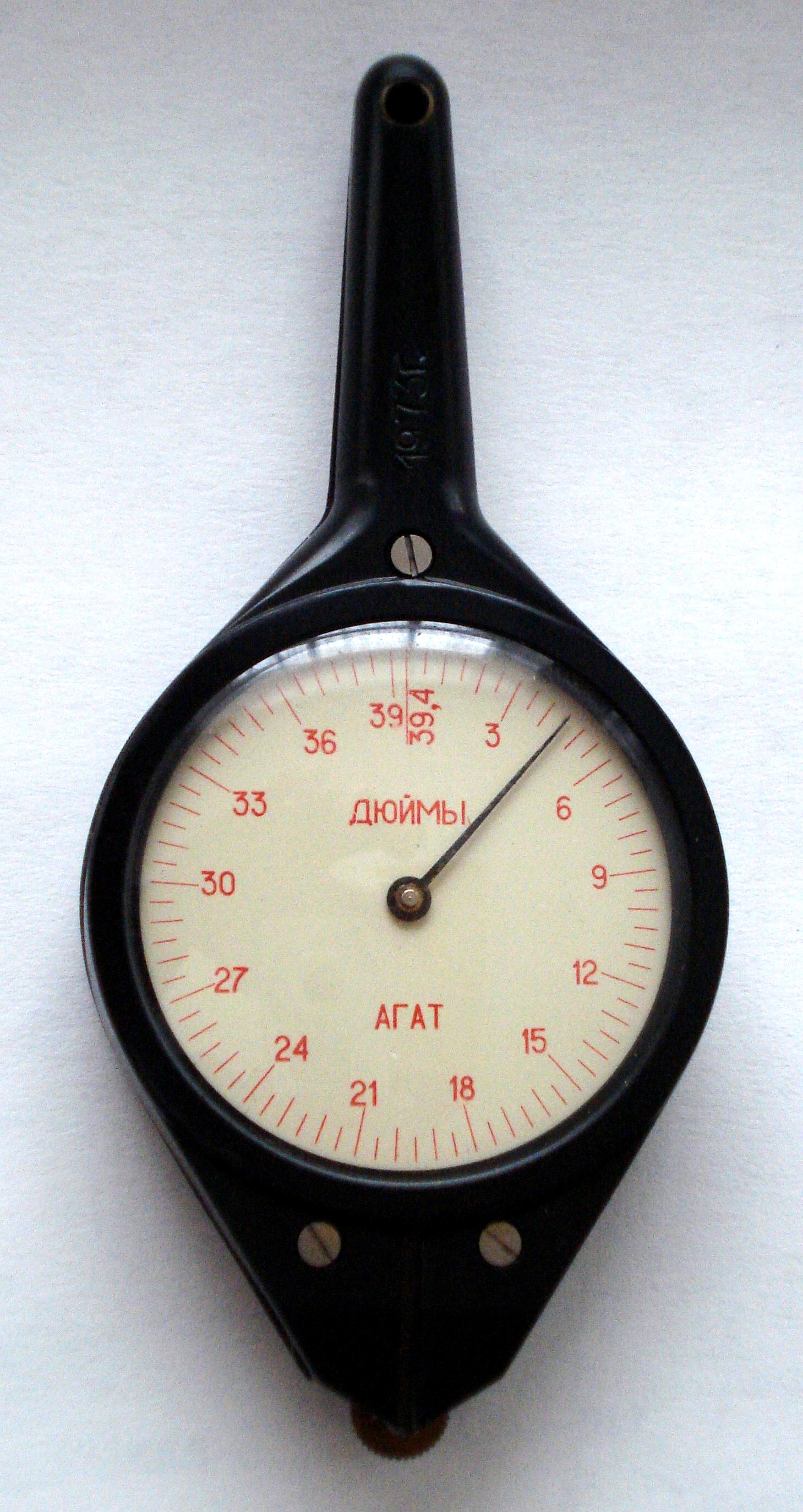

Для визначення довжини маршруту і кривих ліній на карті використовують курвіметр (рис. 1.6).
Рисунок 1.6 - Курвіметр
У приладі є колесо, яке з’єднане системою передач зі стрілкою. При вимірюванні відстаней курвіметром потрібно встановити його стрілку на нульове положення, а потім повести колесо вздовж маршруту від початку до району зосередження. Одержані результати вимірів (в см) множать на значення масштабу і одержують відстань на місцевості в кілометрах.
Довжина маршруту, виміряна по карті, завжди коротша за дійсну на місцевості, тому що в масштабі карти не завжди можна відобразити всю хвилястість доріг. Це дуже добре помітно на картах гірської і горбистої місцевостей. За таких умов з метою більш точного виміру довжини маршруту необхідно користуватися поправочними коефіцієнтами. Щоб визначити відстань у цьому випадку, потрібно одержаний по карті результат виміру довжини маршруту із урахуванням характеру місцевості та масштабу карти помножити на коефіцієнт, зазначений у табл. 1.1.
Так, наприклад, замість 300 км, виміряних по карті з масштабом 1:200000 гірського району, фактична довжина маршруту буде 375 км.
Таблиця 1.1 – Поправочні коефіцієнти
Місцевість: |
Поправочний коефіцієнт для карти масштабу |
||
1:50000 |
1:100000 |
1:200000 |
|
Гірська (сильнопересічена) |
1,15 |
1,20 |
1,25 |
Горбиста (середньопересічена) |
1,05 |
1,10 |
1,15 |
Рівнинна (слабопересічена) |
1,0 |
1,0 |
1,05 |
