Географічні координати
Географічні координати (рис. 4.4) являють собою кутові величини – широту і довготу, які визначають положення відносно екватора і меридіана, взятого за початковий.
Рисунок 4.4 - Географічні координати
Географічна широта – це кут, утворений площиною екватора, з нормаллю в даній точці до поверхні земного еліпсоїда. Значення кута показує, на скільки та чи інша точка на земній кулі північніше чи південніше екватора. Якщо точка розміщена в Північній півкулі, то її широта називається північною, якщо в Південній – південною.
Географічна довгота – кут, утворений площиною початкового меридіана і площиною меридіана, який проходить через дану точку.
За початковий взято меридіан, який проходить через астрономічну обсерваторію в Гринвічі (поблизу Лондона). Усі точки на земній кулі розміщені на схід від початкового (Гринвіцького) до меридіана 180°, мають східну, а на захід – західну довготу.
У військовій справі систему географічних координат використовують головним чином для ведення розрахунків, пов’язаних із застосуванням бойових засобів дальньої дії, наприклад балістичних ракет, авіації тощо.
4.1.2 Визначення прямокутних координат
Положення будь якої точки визначається відстанню від неї до осей координат, абсцисою Х і ординатою У.
На всіх аркушах карт є сітка квадратів, яку називають прямокутною координатною сіткою, або кілометровою. Лінії сітки проведені паралельно осям координат через 2 см на картах 1:50000, 1:100000, 1:200000, 1:500000 і через 4 см – на карті з масштабом 1:25000.
Координатна сітка використовується для визначення прямокутних координат об’єктів (цілей), відшукування на карті місцезнаходження різних об’єктів при доповідях, визначенні завдань, складанні донесень, для швидкої окомірної оцінки відстаней, площин, визначення напрямків і орієнтування карти.
Кілометрові лінії, найближчі до кутів рамки аркуша карти, зазначають повним числом кілометрів, інші - скорочено, останніми двома цифрами. Таким чином, підпис 5588 (рис. 4.5) біля крайньої внизу горизонтальної лінії показує, що ця лінія проходить через 5588 км на північ від екватора. Підпис 6394 біля крайньої зліва вертикальної кілометрової лінії показує, що вона розміщена в шостій зоні і проходить на віддалі 394 км від осі ординат, тобто на 104 км західніше осьового меридіана зони.

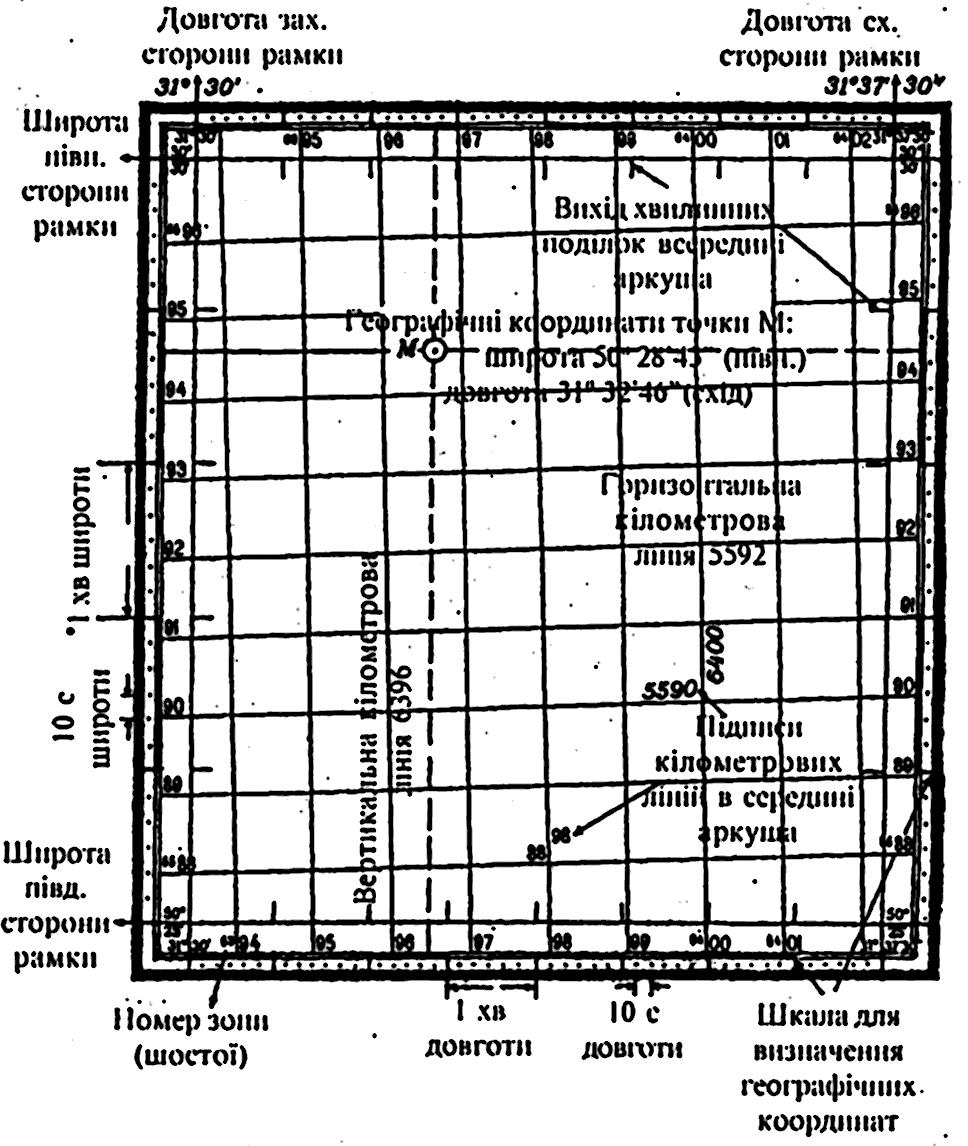

Рисунок 4.5 – Шкали географічних координат і
кілометрова сітка на аркуші карти
Використання кілометрової сітки для визначення прямокутних координат
Існують різні визначення місцезнаходження точки на карті: приблизні, скорочені і повні координати точки.
Для того щоб визначити приблизне місцезнаходження точки на карті необхідно назвати квадрат, в якому вона розміщена. Спочатку прочитати (назвати) числове значення горизонтальної кілометрової лінії, а потім – вертикальної. Наприклад, при визначенні положення висоти 347,1 (рис. 4.6) треба говорити: „Квадрат десять, чотирнадцять: висота 347,1” (1014).

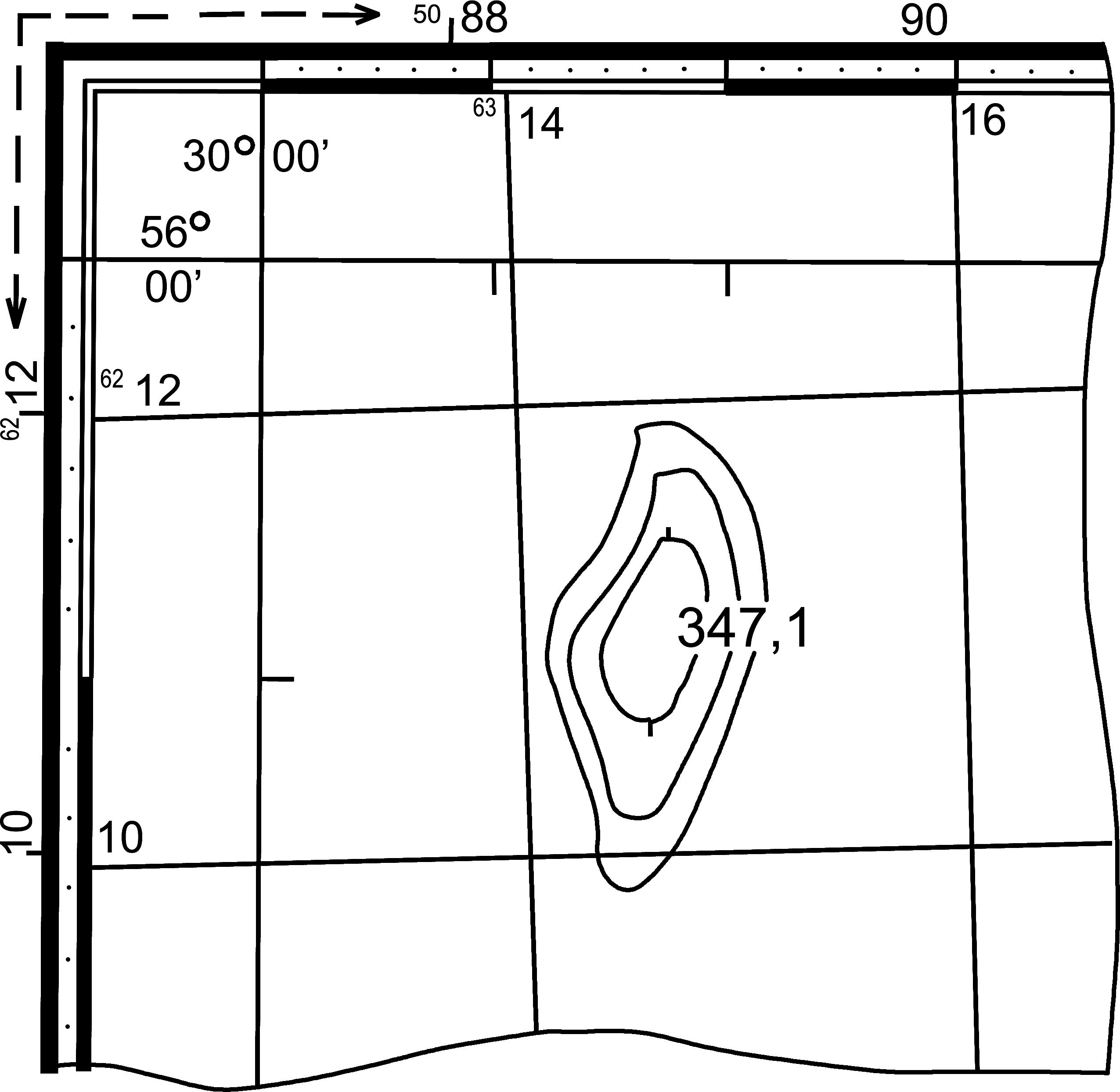

Рисунок 4.6 - Визначення місцезнаходження
точки на карті
У подальшому, щоб уточнити положення цілі в квадраті, треба поділити уявно на 4 або 9 частин, кожна з яких позначається в першому випадку буквами, а в другому – цифрами, як показано на рис. 4.7.

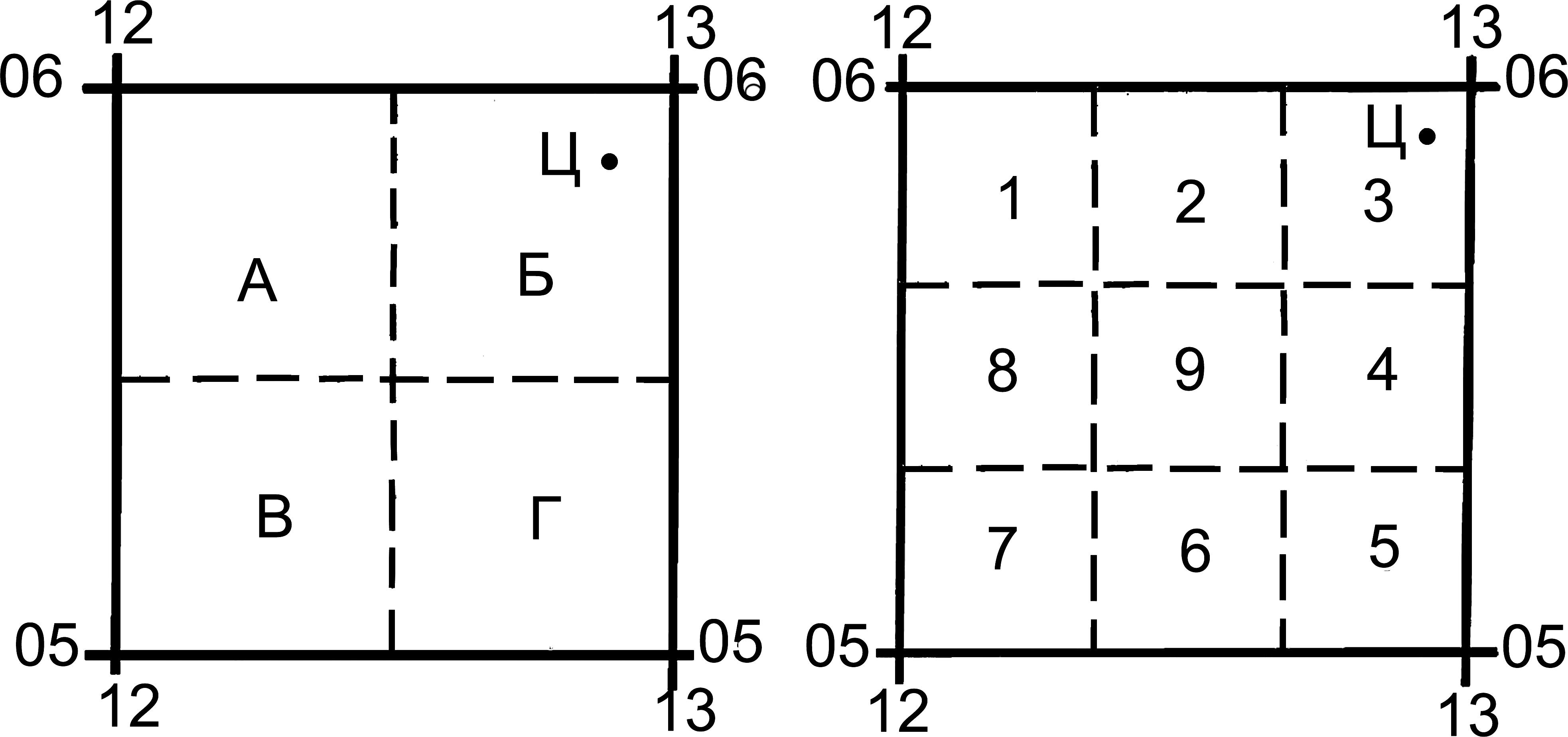

Рисунок 4.7 - Цілевказівки – по квадратах
кілометрової сітки
У цьому випадку називають квадрат, в якому розміщена ціль, і добавляють букву або цифру, яка уточнює знаходження цілі в квадраті.
Наприклад: ціль – СП, 0512 – Б (ціль – СП, 0512-3).
Щоб визначити скорочені координати точки, необхідно записати приблизні координати точок Х і У і виміряти відстань до точки, записуючи окремо абсцису Х і ординату У точки.
На рис. 4.8 показані скорочені координати моста: х=15650, у=52530.
Нерідко доводиться наносити на карту цілі, орієнтири та інші об’єкти за їх визначеними координатами.
Можливо, що ціль (танк) на місцевості розміщена в точці, нічим не відміченій на карті, але відомі її координати, наприклад: х=15175, у=52420. Для нанесення її на карту необхідно (рис. 4.8) визначити квадрат, в якому знаходиться ціль. Дві перші цифри координат Х і У показують, що ціль знаходиться в квадраті 1552 (15 - горизонтальна лінія, 52 – вертикальна лінія).

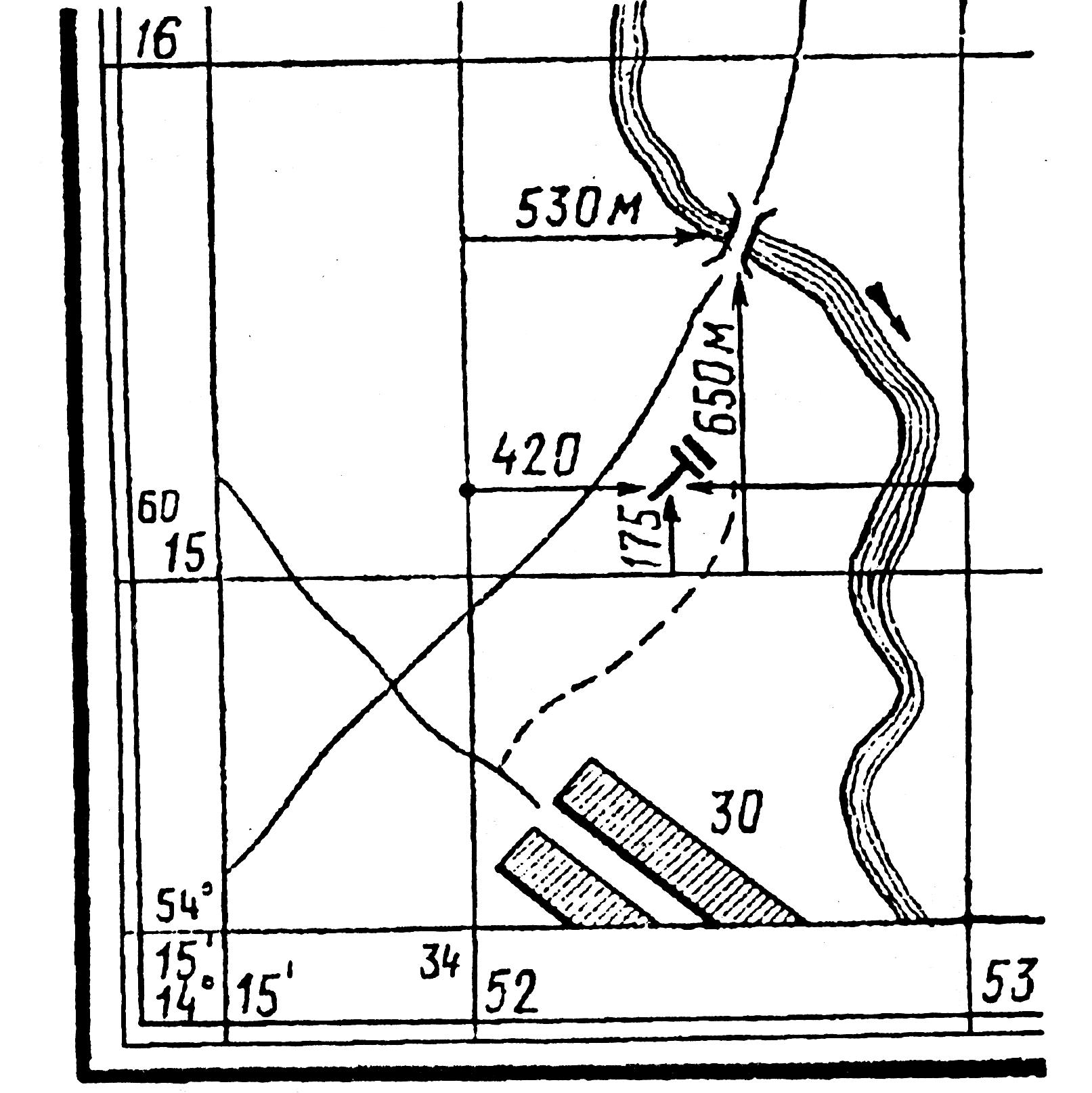

Рисунок 4.8 – Визначення місцезнаходження цілей за
прямокутними координатами
У квадраті 1552 відкласти по вертикальних лініях сітки 175 м, нанести точки і з’єднати їх прямою. На цій прямій і буде знаходитися ціль. По накресленій лінії вправо від вертикальної сітки, яка має підпис 52, відкласти відрізок 420 м і нанести точку. Отримана точка і буде місцем розміщення цілі на карті (в нашому прикладі – танк).
Для визначення повних координат точки необхідно записати повне цифрове значення ліній Х і У (6015 3452) і виміряти відстань до точки (у нашому прикладі - міст) по осі Х і У окремо, тобто зробити ту саму операцію, що й при визначенні скорочених координат х=6015650, у=3452530.
