5.3 Одноканальные режимы каналов сплошного контроля. Виды индикации на экране дефектоскопа
5.3.1 Для каждого из ультразвуковых каналов сплошного контроля имеется возможность выхода в одноканальный режим, который используется:
а) для программирования параметров настроек каналов контроля во всех используемых при контроле режимах;
б) для определения параметров эхо-сигналов от обнаруженных отражателей (дефектов), включая определение их амплитуды и координат.
Программирование используемых режимов работы и численных значений ряда параметров в настроечном меню каналов контроля осуществляется изготовителем дефектоскопа при его выпуске из производства применительно к используемой схеме прозвучивания (уровень доступа Методист). Доступ оператора для перепрограммирования этих параметров ограничен кодом уровня доступа. К параметрам с уровнем доступа Методист относятся:
задержка и длительность временной развертки осциллограммы эхо-сигналов на экране дефектоскопа;
используемые единицы измерения координат отражателей и маркера (мм или мкс);
длительность маркера в % от длительности развертки на экране дефектоскопа;
задержка и длительность строба 1;
рекомендуемые производителем дефектоскопа значения Ку в стробе 1;
режим работы системы АСД в зоне строба 1 (по сигналам выше или ниже порогового уровня индикации с включенной или отключенной звуковой сигнализацией);
режим работы звуковой сигнализации системы АСД в зоне строба 1 (Звук вкл. или Звук выкл.);
задержка и длительность строба 2;
рекомендуемое производителем дефектоскопа значение Ку в стробе 2;
режим работы системы АСД в зоне строба 2 (по сигналам выше или ниже порогового уровня, или по спаренным сигналам, а также с включенной или отключенной звуковой сигнализацией);
минимальное и максимальное расстояние между спаренными сигналами в зоне строба 2, необходимое для срабатывания АСД;
режим работы звуковой сигнализации системы АСД в зоне строба 2 (Звук вкл. или Звук выкл.);
наличие (или отсутствие) привязки начала строба 2 к концу строба 1;
характеристика резонатора канала, касающаяся направления облучения отражателя при движении дефектоскопа вперед (наезжающий или отъезжающий);
направление и угол разворота акустической оси диаграммы направленности резонатора канала относительно продольной оси рельса;
значение скорости распространения УЗК в объекте контроля;
номинальное значение угла ввода резонатора в канале контроля;
время распространения ультразвука в резонаторе;
включение или выключение временной регулировки чувствительности (ВРЧ) в канале контроля;
местоположение регулировочных точек ВРЧ по оси Х (мкс) и глубины ВРЧ в них по оси Y (дБ);
используемый в канале контроля режим измерения координат отражателей (по фронту или максимуму эхо-сигнала);
используемый в канале режим работы системы помехозащиты дефектоскопа;
форма сигнала, выводимого на экран (детектированный или радио-сигнал).
Часть параметров настроек имеет свободный доступ для программирования (уровень доступа Оператор). К таким параметрам относятся:
действительное значение угла ввода резонатора;
значение пороговой условной чувствительности канала эхо-метода дефектоскопа с резонатором, используемым в канале;
глубина ВРЧ в одной фиксированной точке.

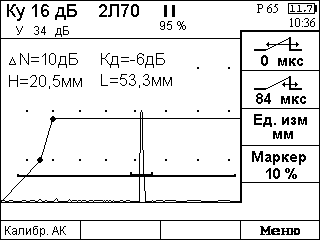

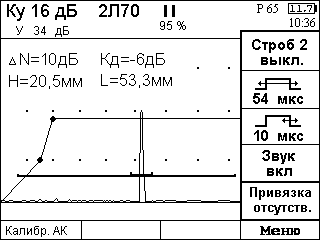

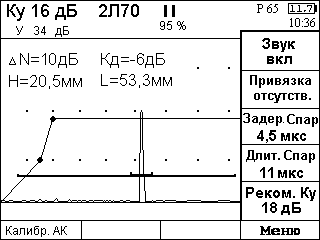

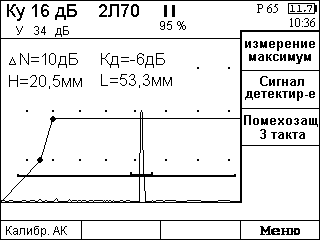

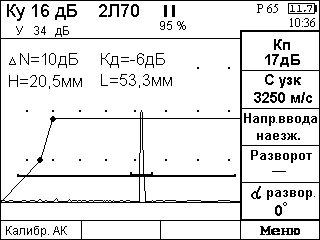

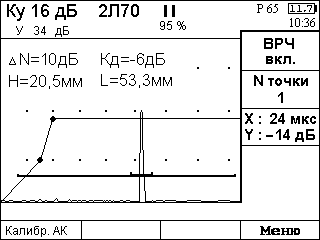

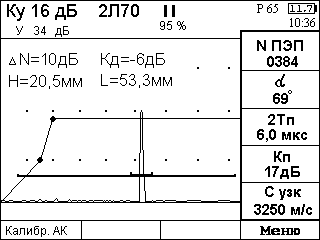

Программирование параметров настроек осуществляется с помощью многопараметрового меню настроек, выводимого на экран дефектоскопа фрагментами вместе с осциллограммой эхо-сигналов в канале при каждом кратковременном нажатии клавиши F4. Экранные формы с фрагментами меню представлены на рис.5-10. Расшифровка надписей в окнах меню приведена в Приложении 3.
Р
ис.
4
Рис.4а
Рис. 5 Рис.6
Рис. 7 Рис.7а
Рис. 8 Рис. 8а
Рис. 9 Рис. 10
Активизация знакомест в меню и программирование параметра в активизированном знакоместе производится с помощью энкодера на правой стороне электронного блока. Выводимые экранные формы индикации в одноканальных режимах с фрагментами информационных окон меню с программируемыми параметрами на уровне доступа Методист представлены на рис. 4-10.

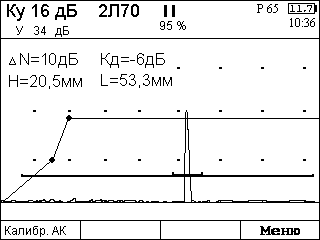

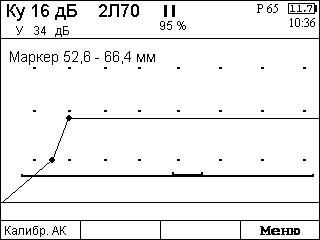

В одноканальных режимах на экран выводится осциллограмма сигналов в выбранном канале со стробами зон контроля, которые были установлены в канале в рабочем режиме, из которого совершен выход в одноканальный режим, а также перестраиваемый измерительный маркер и двухстрочная информация об амплитудных и временных параметрах эхо-сигналов, находящихся в маркере, если они по амплитуде превышают пороговый уровень индикации (рис. 4а). При отсутствии в зоне маркера эхо-сигналов с амплитудой выше порогового уровня на экран выводится информация о координатах начала и окончания маркера (рис. 4). В верхней части экрана матричного индикатора индицируются:
значение условной чувствительности контроля Ку и усиления У в канале (дБ);
номер выведенного на экран канала, обозначение стороны расположения канала (Л – для каналов прозвучивания с левой по ходу движения стороны дефектоскопа, П – для каналов прозвучивания с правой стороны) и угол ввода резонатора канала;
знак режима работы (п. 11.23) и объем свободной памяти регистратора;
обозначение типа контролируемого рельса (надпись Р43, Р50, Р65 или Р75);
информация о режиме работы звуковой индикации (включенная надпись СТЫК при установленном режиме контроля участков рельса в зоне стыков с болтовыми отверстиями, или выключенная надпись СТЫК при установленном режиме контроля рельсов вне зон стыков);
значение напряжения на аккумуляторе питания дефектоскопа (В);
показания календаря таймера дефектоскопа (часы, минуты).
Выводимые на головные телефоны звуковые сигналы системы АСД выведенного на экран канала по тону звучания аналогичны предусмотренным для этого канала при работе в многоканальном режиме.
