11.22 Работа с системой контроля за состоянием акустического контакта (ак) в каналах прозвучивания
11.22.1 Автоматическая настройка системы в многоканальном режиме работы с мнемосхемой на экране
Для
запуска процесса настройки системы
необходимо, на подготовленном к работе
дефектоскопе с подключенными БП, поднять
БП контроля правой и левой нити пути,
насухо протереть контактрующие с рельсом
поверхности БП, вывести на экран
мнемосхему (рис. 24а) и нажать на клавишу
,
удерживая ее в нажатом состоянии не
менее 5 с; при этом запускается
автоматический процесс настройки
системы последовательно по всем каналам
контроля. Продолжительность процесса
настройки составляет около 20 с, после
чего на экран на короткое время выводится
информационная надпись об окончании
настройки. На выводимой на экран
мнемосхеме резонаторы приподнимаются
над линией, отображающей поверхность
катания рельса (рис. 24а.)
У
1

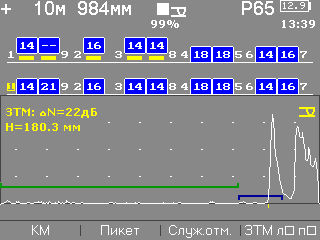

(1 и 2 на рис. 24б). При этом знак 2 указывает
на состояние акустического контакта в
канале, осциллограмма которого выводится
на экран. Для выключения системы надо
также кратковременно нажать на клавишу
и убрать знаки
(1 и 2 на рис. 24б) с экрана.
2
Рис. 24а Рис. 24б
Внимание! Не удерживайте клавишу нажатой более 3 с, так как в противном случае придется повторить процесс настройки системы с поднятыми БП.
При переходе в процессе контроля на другой тип контролируемого рельса, после нажатия на клавишу ТР, знак автоматически убирается с экрана, указывая на выключение системы. Для ее включения надо снова кратковременно нажать на клавишу . При выключении дефектоскопа, после его последующего включения, процесс настройки системы с поднятыми БП надо повторить.
11.22.2 Отображение состояния АК на мнемосхеме

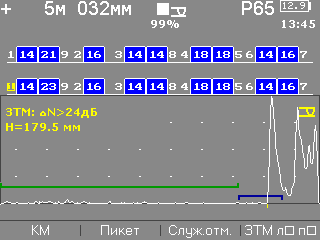

При пропадании АК под одним из БП изменяется мнемоническое отображение резонаторов в каналах прозвучивания этого БП: изображения резонаторов приподнимаются и под ним мигают с частотой ~ 2 Гц желтые прямоугольники (рис. 25).
11.22.3 Автоматическая настройка системы в одноканальных режимах работы
Настройка и порядок работы с системой осуществляется в экранных формах одноканального режима работы с резонатором БП или ручным ПЭП аналогично, многоканальному режиму, при этом функции клавиши выполняет клавиша F1 под информационным окном с надписью Калибр. АК.
Рис. 25
11.23 Отображение режима работы регистратора на экране дефектоскопа

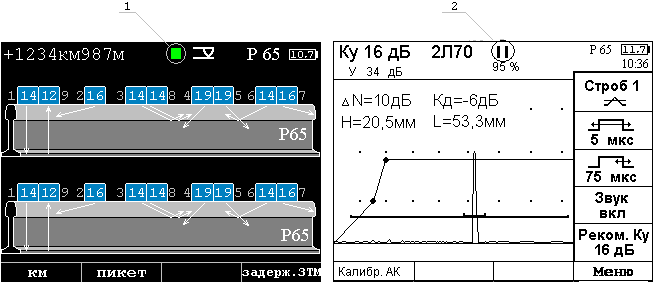

Режим работы регистратора дефектоскопа отображается символом, находящимся в верхней информационной строке экрана (1,2 на рис.26).
Рис. 26 Отображение режима работы регистратора
Возможны следующие варианты отображения режима работы регистратора:
Регистратор выключен (мигающий зеленый квадрат );
регистратор находится в режиме записи дефектограммы (красный треугольник
);
регистратор находится в режиме паузы в записи дефектограмм при выходе из режима сплошного контроля в какой-либо другой (две зеленые вертикальные черты
);
регистратор находится в режиме паузы по требованию оператора (две мигающие зеленые вертикальные черты
);
фатальная ошибка (сбой в работе) регистратора (мигающее красное перекрестье
).
