11.16 Дополнительные рекомендации по проведению контроля дефектоскопом рдм-22
11.16.1 В процессе работы с дефектоскопом следует периодически обращать внимание на выводимое на экран значение напряжения на аккумуляторе дефектоскопа. Если индицируемое значение напряжения становится около 11 В, то остаточный ресурс работы дефектоскопа без замены или зарядки аккумулятора составляет не более одного – двух часов.
11.16.2 Зарядку аккумулятора производить с использованием зарядного устройства, входящего в комплект поставки дефектоскопа. Допускается использовать для зарядки также другие промышленные типы зарядных устройств, предназначенных для зарядки герметичных свинцово-кислотных аккумуляторов типов S312, S512 с номинальным значением емкости от 17-ти до 20-ти ампер часов.
11.16.3 Участки пути с рельсами, имеющими значительные повреждения боковой поверхности головки или сплывы металла (это приводит к “дрожанию” БП), а также при наличии снега и наледи (это приводит к забиванию роликов и центрирующей системы), рекомендуется контролировать без использования центрирующих роликов.
Для этого необходимо:
1) освободить два винта 12 (рис. 13, 14) и раздвинуть колеса тележки до упора реборд в рабочую грань головки рельса при помощи ходового винта 11 и рукоятки 34;
2) зафиксировать винт 17 (рис. 10) на центрирующих системах в прорези скобы 18; регулируя винтами 19, выставить оси БП параллельно оси рельса;
3) снять ролики 13 с планкой 12, освободив винт 16;
4) шайбой 25 на винте 17 отцентрировать БП по оси рельса, контролируя точность центровки по амплитуде донного отражения.
В процессе движения тележки следить за прижатием реборд колес к рабочей грани головки рельса и центровкой БП, своевременно отслеживая изменение ширины колеи перемещением ходового винта 11 (рис. 14).
ВНИМАНИЕ:
При снятии тележки с рельсов центрирующая
система, зафиксированная винтом 17,
не поднимается в верхнее положение. Если
есть опасность повреждения центрирующей
системы, то следует освободить винты
17 из прорези скобы 18. При последующей
установке тележки на рельсы необходимо
повторно выполнить центровку БП
11.17 Сформированные при контроле файлы протоколов контроля сохраняются в архиве энергонезависимой памяти электронного блока, который в дальнейшем может быть использован в следующих целях:
а) переписан на SD-карту для дальнейшего ввода информации в компьютер;
б) переписан в компьютер непосредственно с USB порта электронного блока;
в) использован для просмотра и анализа дефектограмм на экране матричного индикатора электронного блока.
11.18 Для переписывания информации на SD-карту выполните следующую последовательность операций:
1) установите SD-карту, входящую в комплект поставки дефектоскопа, в нишу для нее под крышкой на верхней стенке электронного блока;
2) нажатием на клавишу переключите дефектоскоп в многоканальный режим работы, после чего нажатием на клавишу РЕГ выведите на экран информационный фрагмент, указанный на рис. 23;
3) нажмите на клавишу F2 на лицевой панели электронного блока. После того, как архив будет переписан на SD-карту, на экране появится информационная надпись о завершении записи архива на SD-карту;
4) достаньте SD-карту из электронного блока и далее используйте ее для ввода информации в компьютер.

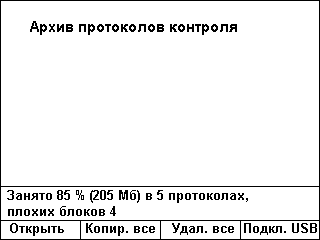

Рис. 23
11.19 При необходимости предварительно очистить SD-карту от ранее записанной на нее информации надо подключить SD-карту к компьютеру, используя для этой цели переходное устройство, входящее в комплект поставки дефектоскопа.
11.20 Для переписывания информации в компьютер непосредственно из памяти электронного блока выполните следующую последовательность операций:
1) подключите к разъему USB порта, находящегося под крышкой на верхней стенке электронного блока, ответный разъем кабеля связи с компьютером из комплекта поставки дефектоскопа; второй разъем кабеля связи подключите к разъему USB порта компьютера;
2) включите питание дефектоскопа, нажатием на клавишу РЕГ выведите на экран информационный фрагмент, указанный на рис. 23, нажмите на клавишу F4, выведя на экран информационную надпись: Подключение к USB;
3) установите в компьютер установочную дискету, входящую в комплект поставки дефектоскопа РДМ-22, и произведите запись архива протоколов контроля в компьютер.
Переписывание информации из электронного блока в компьютер, просмотр и расшифровку дефектограмм на компьютере производить согласно «Инструкции по считыванию и расшифровке на ПК результатов ультразвукового контроля рельсов в пути дефектоскопом УДС2-РДМ-22», входящей в комплект поставки дефектоскопа.
11.21 Просмотр информации из архива электронного блока непосредственно на экране его матричного индикатора проводить согласно «Инструкции по просмотру и расшифровке дефектограмм сплошного контроля с использованием экрана матричного индикатора дефектоскопа РДМ-22», входящей в комплект поставки дефектоскопа.
Если дальнейшее использование сформированного в электронном блоке архива протоколов контроля не предполагается, то при выведенном на экран информационном формате по рис. 23 надо нажать на клавишу F3 на лицевой панели электронного блока и дождаться появления на экране надписи-подсказки по процедуре дальнейших действий. Нажать на клавишу ЗАП и после вывода на экран надписи об окончании форматирования нажать дважды на клавишу , после чего дефектоскоп подготовлен для приема файлов информации новых протоколов контроля.
