6.2.2. Опис експериментальної установки

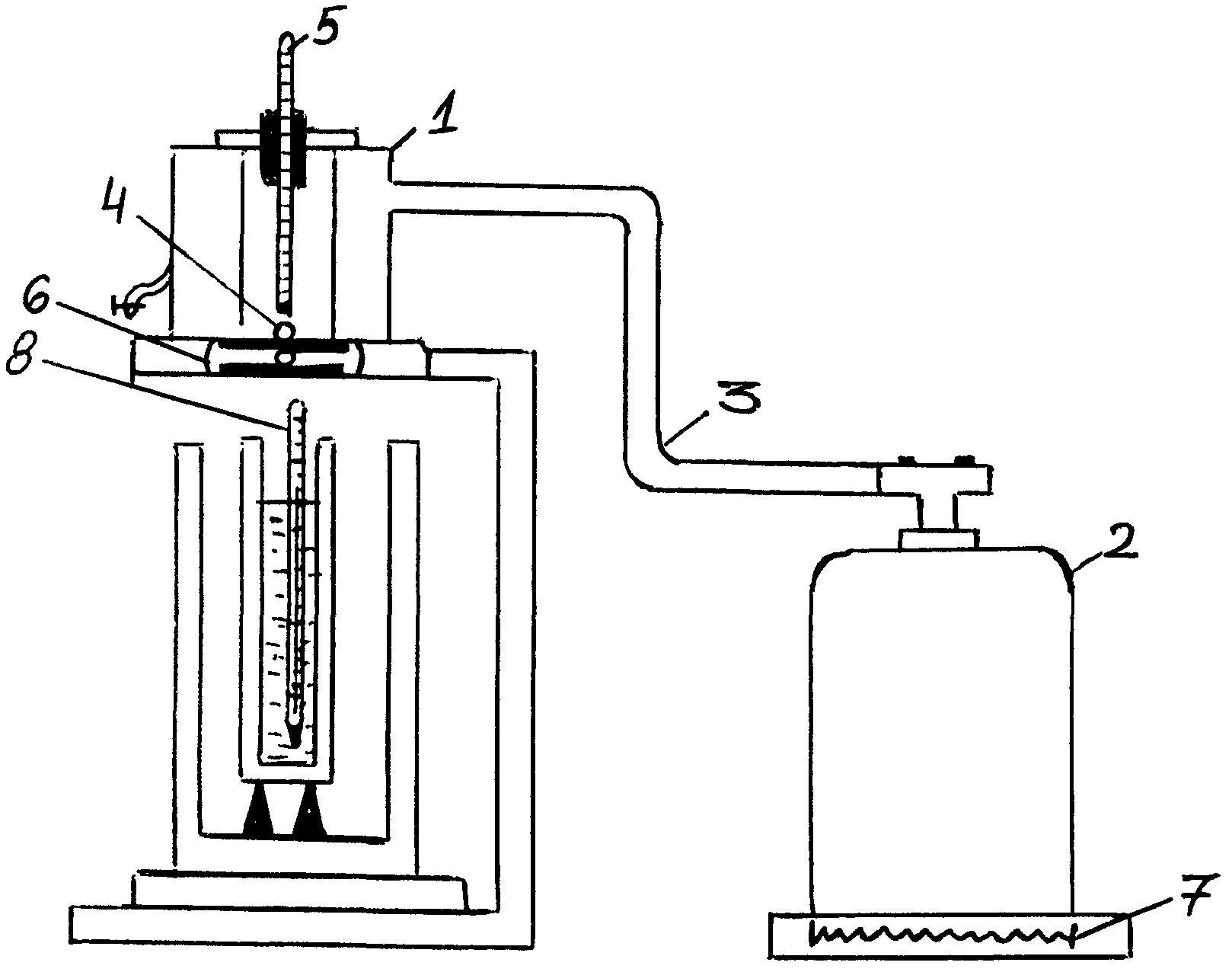

Для визначення питомої теплоємності твердого тіла методом змішування використовують прилад Реньо (рис. 6.6).
Д
Рис.
6.6. Схематичне зображення
приладу
Реньо
Для
вимірювання наливають воду в пароутворювач
і вмикають електроплитку 7. На технічних
терезах зважують тіло з точністю до 0,1
г (якщо температуру можна виміряти з
точністю до 0,01 град., то й тіло зважують
до 0,001 г),
занурюють його в нагрівник і вставляють
термометр 5. Після цього зважують пустий
калориметр з мішалкою
m
і з водою
m
.
При температурі в нагрівнику вище 80
С
термометром 8 визначають початкову
температуру води і калориметра t
,
термометром 5 - початкову температуру
нагрітого тіла t
.
Зануривши тіло в калориметр, через
певний час фіксують рівноважну температуру
системи вода - тіло - калориметр t.
За формулою (6.25) обчислюють питому
теплоємність досліджуваних тіл.
6.3. Калориметричні методи
Калориметрія – експериментальний метод одержання термохімічних і термокінетичних даних, який включає сукупність способів вимірювання теплових ефектів, що супроводжуються взаємодією у хімічних системах. Калориметричні методи основані на вимірюванні теплового ефекту характерного при твердінні в'яжучих, розчинів і бетонів. Методи використовують для вивчення механізму і особливостей твердіння матеріалів на основі в'яжучих речовин, їх структури з метою підвищення ефективності їх використання, впливу температурного фактору, хімічних добавок, прогнозування екзотермії і регулювання тріщиноутворення масивного бетону.
6.3.1. Тепловиділення
Тепловиділення або екзотермія бетону є наслідком гідратації і структуроутворення цементного каменю. Аналіз тепловиділення – калориметричний аналіз бетону є одним із найбільш об'єктивних високоінформативних методів дослідження, який використовується при дослідженні кінетики процесів твердіння цементу, оцінки впливу його хіміко–мінералогічних і структурних особливостей, ефекту хімічних добавок, параметрів пороутворення, утворення льоду та ін. На рис.6.7 приведено (за О.В.Ушеровим–Маршаком) основні задачі, які вирішуються за допомогою калориметричного аналізу.
Є позитивний досвід використання калориметричних даних в комп'ютерних системах та інформаційних технологіях бетону.
6.3.2. Теплота гідратацій цементу
Для інженерних розрахунків оцінки тепловиділення бетону в різні строки твердіння Q може бути використана залежність:
, (6.26)
де q– теплота гідратацій цементу у віці діб.

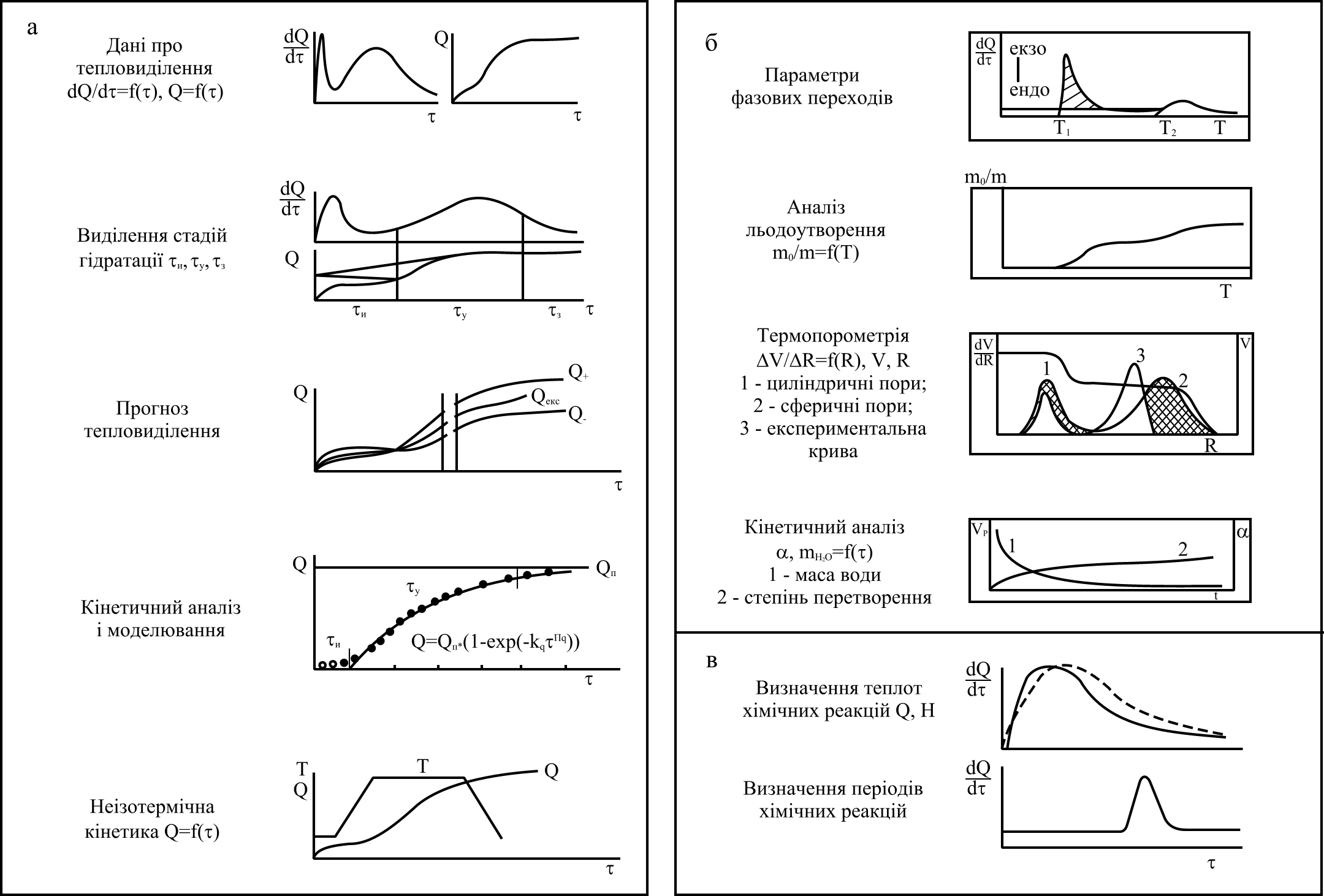

Рис.6.7. Основні задачі калориметричного аналізу
(За о.В. Ушеровим-Маршаком):
а – термокінетика, б – термодинаміка, в – термохімія.
Для розрахунку q при використанні портландцементу без мінеральних добавок справедливе адитивне рівняння
, (6.27)
де С3S, C2S, C3A, C4AF – розрахунковий вміст відповідних мінералів,%; а , в, c, d – частка участі мінералів у тепловиділенні цементу для віку діб (табл.6.1).
Таблиця 6.1
Частка участі клінкерних мінералів у процесі тепловиділення портландцементу в кДж/кг на 1 % мінералу
Час твердіння, діб |
Мінерал |
|||
С3S |
C2S |
C3A |
C4AF |
|
3 |
3,902 |
0,668 |
6,371 |
-0,500 |
7 |
4,591 |
0,970 |
8,690 |
-1,739 |
28 |
4,796 |
0,643 |
9,656 |
0,588 |
90 |
4,969 |
0,970 |
10,324 |
1,394 |
180 |
5,124 |
1,869 |
10,319 |
1,604 |
365 |
5,330 |
2,234 |
10,605 |
1,68 |
Розрахункове значення теплоти гідратації може істотно відрізнятись від дійсного, оскільки у виконанні розрахунків не враховується ряд факторів (наявність скловидної маси, тонкість подрібнення, добавки та ін.).
