Глава 1: Введение
Добро пожаловать в MUSIC PRODUCTION CENTER МРС1000. Это руководство описывает то, как эксплуатировать МРС1000, а также как хранить его в безопасном месте. В данном руководстве названия кнопок, клавиш на панели и разъемов заключены в квадратные скобки.

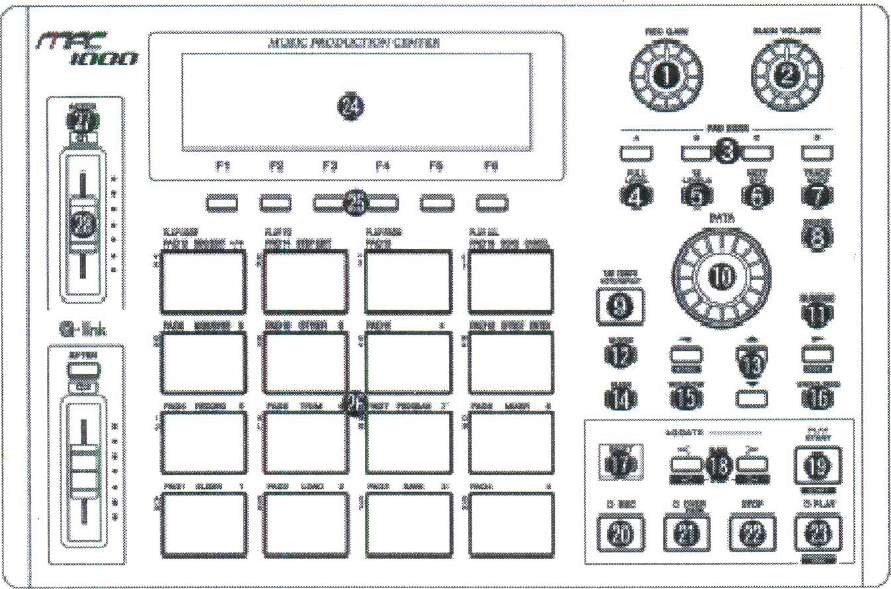

Интерфейс пользователя
1. [REC GAIN] - Рукоятка (тумблер). Контролирует уровень записи входного сигнала [RECOR IN]. Данный тумблер не контролирует уровень входного цифрового сигнала.
2. [MAIN VOLUME] - Тумблер регулирует громкость на выходе [STEREO OUT] и [PHONES] (наушниках).
3. [PAD BANK] - набор кнопок от [А] до [D]: Используйте данные кнопки, чтобы переключаться между Pad Bank А, В, С и D соответственно. Светодиод над выбранным в данный момент банком будет светиться.
4. [FULL LEVEL] - При нажатой клавише (диод светится) МРС1000 воспроизводит запись на максимальной громкости (velocity = 127).
5. [16 LEVELS] - Если данная клавиша нажата (активна), то вы имеете возможность использовать 16 кнопок для ступенчатого изменения параметра (velocity).
6. [NEXT SEQ] - Клавиша открывает меню NEXT SEQ (следующая последовательность), которое позволяет менять последовательности 16ю основными кнопками.
7. [TRACK MUTE] Данная кнопка вызывает меню TRACK MUTE, в котором вы можете отключить звук выбранной дорожки.
8. [ERASE] Данная кнопка удаляет событие(я), находящиеся на звуковой дорожке. Вы можете удалять нужные вам события в реальном времени (во время записи) или выбрать нужное вам событие в окне Erase (стереть).
9. [ТАР TEMPO/NOTE REPEAT] - Нажимая на данную клавишу вы можете устанавливать нужную вам скорость темпа. Также, нажатие данной клавиши при одновременном удержании одной из 16 основных клавиш приводит к повторению ноты в соответствии с настройками.
10. [DATA] регулятор - Изменяет величину (значение) выбранного в данный момент поля.
11. [NUMERIC] - Нажав на эту кнопку, вы получаете возможность вводить цифровые значения, используя основные 16 клавиш (pad). При этом светодиод будет мигать.
12. [MODE] - Клавиша режимов. Нажав эту клавишу вы (светодиод будет мигать), вы можете переключать режимы управления с помощью клавиш (pad).
13. [CURSOR] - Вы можете перемещать подсвеченный курсор вверх и вниз по экрану, выбирая нужные вам поля. В поле «значение», вы можете менять цифры нажимая на клавиши < / >, удерживая при этом клавишу [SHIFT]
14. [MAIN] - Данная клавиша возвращает вас в «Главное меню» независимо оттого, в каком меню в данный момент вы находитесь.
15. [WINDOW] - Нажав на данную клавишу, вы вызываете контекстное меню, в котором можете произвести детализированную настройку поля (значения).
16. [UNDO SEQ] - Во время записи последовательности (sequence) светодиод данной кнопки включен. При нажатии на кнопку светодиод гаснет и системные настройки сбрасываются, переводя состояние системы в состояние до записи.
17. [SHIFT] - Изменяет функции других клавиш (при одновременном нажатии SHIFT + key)
18. [BAR] - Вы можете перемещать последовательности (sequences) по тактам. Нажимая кнопки </> удерживая при этом кнопку [SHIFT], вы перемещаетесь по секвенции (sequences) согласно с настройками величины временной коррекции (timing correct Setting), установленной в данный момент.
19. [PLAY START] - Проигрывает секвенцию (sequence) с начала, при выключенной опции loop (LOOP:OFF). Проигрывает секвенцию с начала повторяемого участка (loop) если установлена опция LOOP:ON. (Если при включенной опции LOOP:ON вы все же хотите проиграть секвенцию с самого начала - нажмите [SHIFT] + [PLAY START]
20. [REC] - Удерживая данную кнопку нажмите [PLAY START] или [PLAY] для начала записи последовательности. Любые MIDI события уже записанные на дорожку будут замещены новыми событиями.
Вы можете воспользоваться функциями:
Punch in - вы можете начать запись в середине последовательности во время ее воспроизведения. Для этого нажмите [PLAY] + [REC] во время воспроизведения.
Punch out - вы можете остановить запись в любом месте секвенции, нажав [REC] во время записи секвенции.
21. [OVER DUB] - Эта кнопка обеспечивает аналогичные функции как и кнопка [REC], но она добавляет новые MIDI события к уже существующим (производит вставку, а не замену как REC) – т.е. over dub.
Для вставки новых событий нажмите [PLAY] + [OVER DUB] во время проигрывания секвенции, для прекращения вставки еще раз нажмите [OVER DUB],
22. [STOP] - Данная кнопка останавливает воспроизведение/запись секвенции. Нажав быстро 3 раза подряд эту клавишу, вы останавливаете воспроизведение всех звуков.
23. [PLAY] - Начинает проигрывание секвенции с текущей позиции. Нажмите [SHIFT] + [PLAY] для перемещения в конец секвенции.
24. Display - LCD дисплей (Liquid Crystal Display) с подсветкой.
25. [F1] - [F6] кнопки - Данные кнопки вызывают соответствующие подменю снизу экрана или выполняют определенные функции, которые им назначены. Доступные функции зависят от вида экрана, отображаемого в данный момент времени.
26. [PAD1]- [PAD16] кнопки - Данные кнопки являются «ударными клавишами» для игры на внутреннем сэмплере. Давление/сила, которую вы используете для удара по клавишам, определяет громкость воспроизводимого звука. В режиме TRACK MUTE с помощью данных клавиш можно выбирать номер дорожки, в режиме NEXT SEQ - выбирать проигрываемую секвенцию. Также данные клавиши используются для смены режимов и ввода букв и цифр.
27. [AFTER] - Если данная кнопка нажата, то данные ползунка (Q-Link slider), записанные на дорожку заменяют текущее значение, которое установлено ползунком в данный момент времени.
28. [Q1] - [Q2] ползунки - Данные ползунки регулируют параметры звука в режиме SLIDER, согласно выбранным установкам.

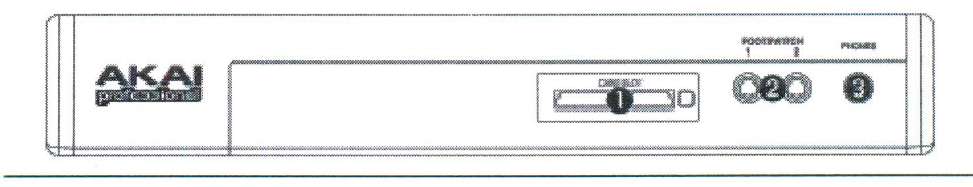

Интерфейс передней панели
1. Слот для карты памяти стандарта Compact Flash.

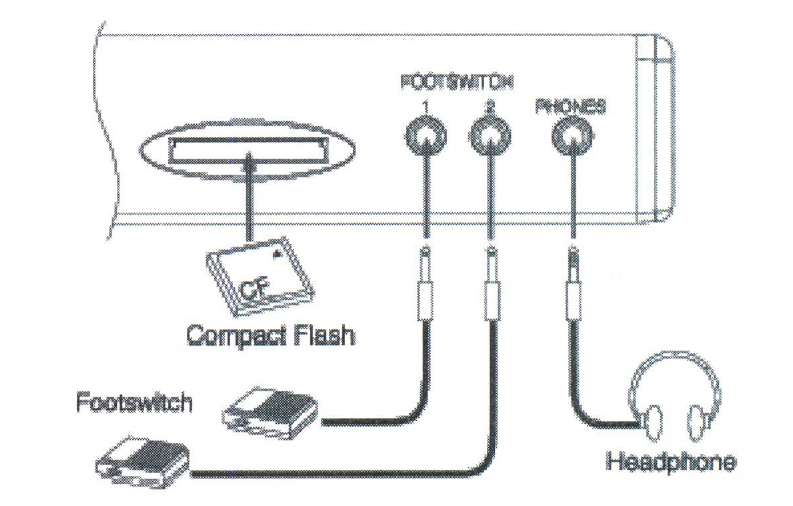

2. [FOOTSWITCH 1/2] - Разъем для подключения педали. Педаль используется для осуществления функций Punch in/ punch out (вставка). Существуют два типа педалей:
Нормально-открытая (контакт разомкнут, если педаль не нажата),
Нормально-закрытая (контакт замкнут, если педаль не нажата).
При включении МРС1000 прибора автоматически определяет тип подключённой к нему педали. Возможно использование обоих типов.
3. [PHONES] - Разъем для подключения стерео наушников. На наушники подаётся тот же сигнал, что и на стерео выход [STEREO OUT].

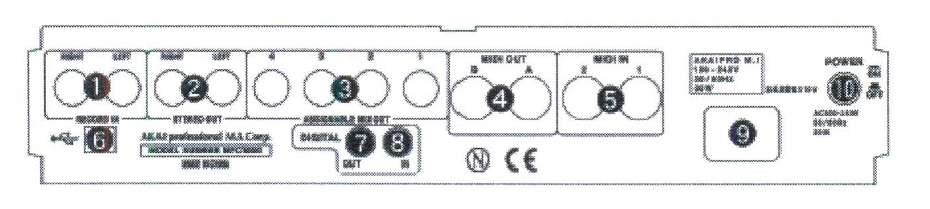

Интерфейс задней панели
2. [STEREO OUT L/R] - Разъем основного выходного сигнала.
3. [ASSIGNABLE MIX OUT 1/2/3/4] - Выходы, которые вы можете использовать, чтобы вывести сигнал отдельно от каждой клавиши (т.е. каждому выходу назначается в соответствие одна клавиша).
Совместно с внешними микшерами и процессорами вы можете произвести продвинутое микширование.
4. [MIDI OUT А/В] - Разъем - выход MIDI. Каждый выход может посылать независимый MIDI сигнал.
5. [MIDI IN 1/2] - Входной MIDI разъем. MIDI сигналы с разъёма MIDI IN 1 и 2 смешиваются (сливаются).
6. [USB] - Этот разъем используется для подключения МРС1000 к PC компьютеру для передачи данных.
7. [DIGITAL OUT] - Цифровой коаксиальный выход. Выдаёт тот же сигнал, что и [STEREO OUT].
8. [DIGITAL IN] - Цифровой коаксиальный вход. Используйте этот вход для подключения выходов цифровых устройств таких как CD проигрыватель и DAT.
9. Power plug - Разъем питания.
10. [POWER] - Выключатель питания on/off.

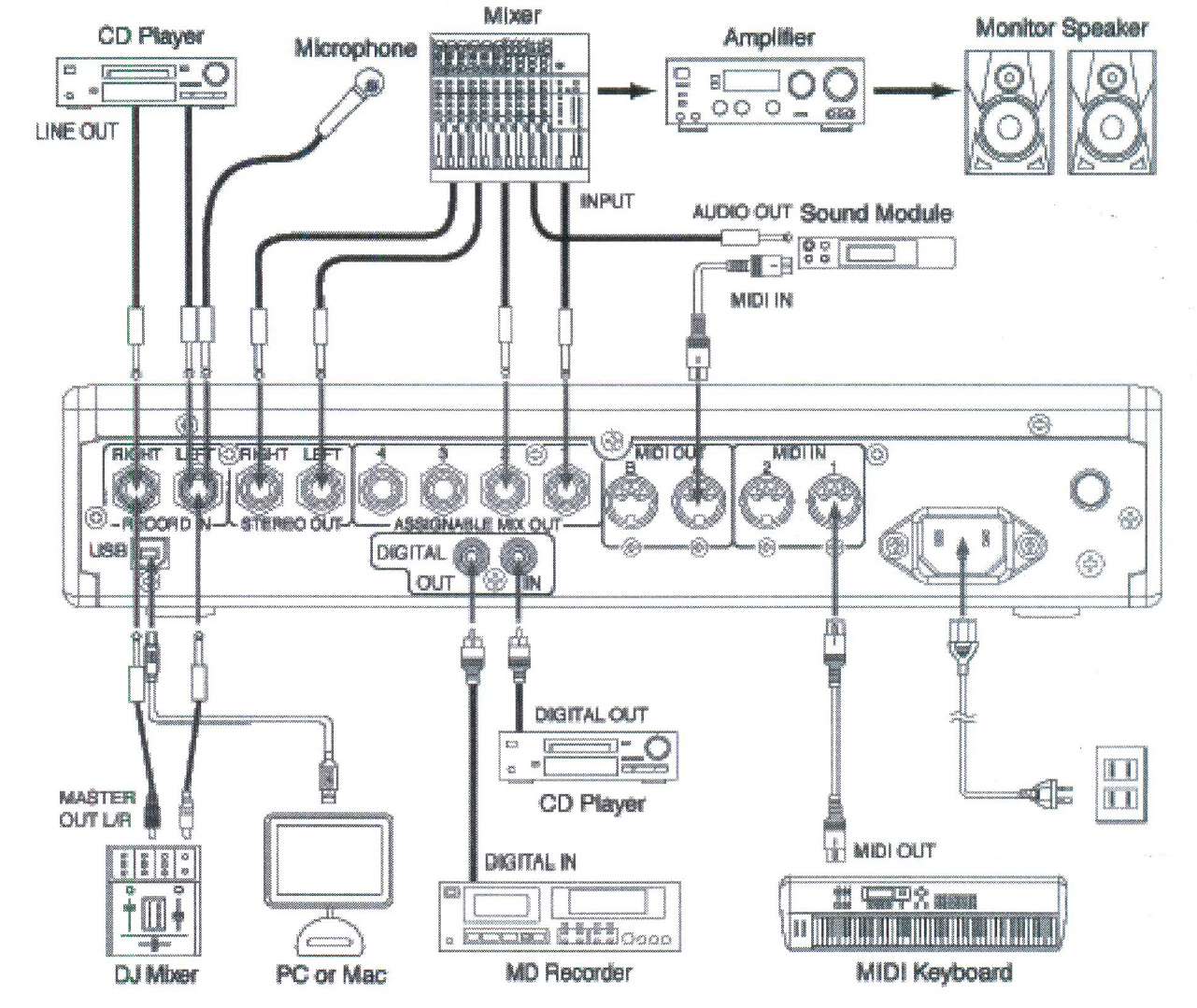

Подключение МРС1000 к внешним Audio/MIDI устройствам
Диаграмма, приведённая ниже, демонстрирует, как внешние устройства подключаются к МРС1000. Заметьте, что это всего лишь пример. Поэтому при подключении устройства обращайтесь к руководствам пользователя соответствующих устройств.
Примечание: При подключении устройств питание должно быть выключено!!!
Терминология MPC1000
Существуют базовые термины, которые вам необходимо знать, чтобы использовать МРС1000.
Sequence (последовательность, секвенция)
«Последовательность» является самым базовой единицей, которую вы будете использовать при записи данных с помощью МРС1000. Данные с MIDI клавиатуры или с клавиш (16 основных клавиш на главной панели) будут записываться на каждую дорожку в последовательности.
Любая последовательность имеет 64 дорожки, каждая из которых может содержать данные. Вы можете создать до 99 последовательностей. Длина последовательности может меняться в пределах от 1 до 999 тактов (bar). Вы можете создать целую песню из одной последовательности; также вы можете создать песню из набора различных коротких последовательностей.
Track (дорожка)
Как уже отмечалось в последовательности (Sequence) 64 дорожки. На каждую дорожку можно записать отдельные данные. Например: вы можете записывать инструменты отдельно на разные дорожки. Одновременно можно производить запись лишь одной дорожки. Однако при записи новой дорожки вы можете проигрывать все уже записанные дорожки одновременно. Каждая дорожка содержит настройку Track Mute (которая определяет проигрывается ли содержимое дорожки или нет).
Например вы можете записать соло на пианино два раза на разные дорожки: Track 1, Track 4 и сравнивать их, используя функцию mute (откп. громкости).
Проигранные данные записываются на дорожку как MIDI события, т.е. на дорожку звуки непосредственно не записываются.
Song (песня)
В разделе Song вы можете задать порядок проигрывания последовательностей (Sequence). Вы можете свободно задать число последовательностей и порядок их следования. Эта опция бывает очень полезна, если вы хотите проиграть несколько песен подряд, одна за другой, или когда вы создаёте песню - как комбинацию коротких отрезков (нескольких секвенций).
С МРС1000, вы можете создать до 20 песен. Каждая песня состоит из так называемых шагов (Step) - всего их 250. Когда вы выстраиваете секвенции в нужном порядке, вы ставите их в соответствие с шагами песни. То есть «Шаг» (step) является как бы контейнером секвенций.
Sample (образец)
Данные, загруженные в МРС1000, называются Sample - образец. Сэмпл загружается в МРС1000, когда вы: записываете в режиме RECORD, загружаете что-то с карты памяти, или передаёте данные с компьютера через USB. Вы можете изменить начальную и конечную точку проигрывания сэмпла, а также задать повторяющийся участок (loop) в режиме TRIM. Чтобы проиграть звук (сэмпл) вам необходимо назначить ему в соответствие клавишу в режиме PROGRAMM.
Существует два типа сэмплов: Стерео-сэмпл (есть правый и левый канал) и моно-сэмпл (один канал).
Drum Pad (ударная клавиша)
МРС1000 имеет 16 кнопок - pad (ударных клавиш). Вы можете проиграть сэмпл, соответствующий данной клавише, ударив по ней. МРС 1000 имеет 4 pad banks (банки настроек). В каждом из банков вы можете задать 16 клавишам свои сэмплы (в разных банках они разные). Переключать «pad banks» можно используя клавиши [PAD BANK], таким образом, вы получаете возможность назначить клавишам 64 различных сэмпла. Это можно сделать в режиме «PROGRAMM».
Сыгранная с помошью "pad" партия может быть записана на любую дорожку последовательности (sequence).
Programm
После того, как вы назначили для кнопок (pad) сэмплы, вы можете проигрывать данные сэмплы используя кнопки. Набор из 64 кнопок (16 кнопок в 4 банках) с назначенными для них сэмплами называется Programm (программа). Программа позволяет контролировать некоторые характеристики сэмплов, такие как - "envelope" и "filter".
RAM (оперативная память)
МРС поставляется с 16Мб оперативной памяти, что достаточно для записи 136 секунд. При использовании ЕХМ128 вы получаете дополнительно 128Мб. После выключения МРС1000 данные, находящиеся в оперативной памяти, будут потеряны. Если вы хотите сохранить данные то вы должны записать их на карту памяти Memory Card или на компьютер, используя USB разъем.
Memory Card
МРС1000 имеет карту памяти 32Мб стандарта «Compact Flash». Данные, сохранённые на карте памяти, не исчезают после выключения МРС1000. Заметьте, что МРС1000 не может проигрывать данные с карты памяти, для этого они должны быть загружены в оперативную память МРС1000.
