Глава 13: Микшер
В данной главе вы изучите функции микшера. В режиме «MIXER» вы можете редактировать некоторые настройки, проверяя при этом статус клавиш в графическом режиме. Для доступа в режим микшера «MIXER» нажмите кнопку [MODE] и клавишу [PAD 8] (MIXER).
Настройка параметров клавиши: уровень громкости и панорама
1. Нажмите кнопку [MODE], а затем клавишу [PAD 8] (MIXER).
При нажатии на кнопку [MODE] ее светодиод начинает мигать. При нажатии на [PAD 8] вы войдете в режим микшера «MIXER». Нажатие на кнопку [F1] (L/PAN) открывает закладку «Level/Pan» (уровень/панорама).

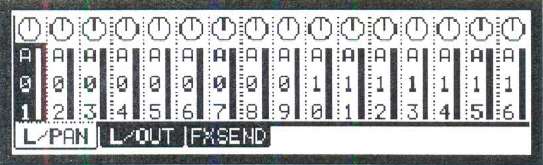

На данной картинке каждая колонка обозначает клавишу с 1 (pad 1) по 16 (pad 16) слева направо. Клавиша, выбранная в данный момент, подсвечивается. Столбик рядом с обозначением клавиши отражает текущий установленный уровень, чем выше столбик, тем выше уровень выбранного параметра.
Настройка панорамы отображается в верхней части экрана в виде тумблера.
2. Нажмите нужную клавишу.
Колонка с параметрами выбранной клавиши подсветится.
3. Для настройки уровня звука нажмите ВНИЗ, для настройки панорамы нажмите ВВЕРХ (используйте клавиши управления курсором).
При нажатии кнопки ВВЕРХ, курсор перемещается в поле с тумблером «панорама», вы можете менять настройки, поворачивая тумблер «DATA». При нажатии кнопки ВНИЗ, курсор перемещается в поле с дисплеем уровня, настройки в этом поле также меняются с помощью тумблера «DATA».
Настройка выходного канала для семпла
МРС1000 имеет 4 выхода (assignable mix out) наряду со стерео выходом. Для применения специальных внешних процессоров эффектов для изменения звучания семпла выбранной клавиши необходимо передать сигнал через «assignable mix out» (назначаемый выход микшера) и подсоединить выход ко входу внешнего процессора эффектов.
Далее необходимо смешать звук со стерео выхода (stereo out) со звуком, измененным с помощью внешнего процессора эффектов, используя внешний микшер (external mixer).
В данном разделе вы узнаете, как менять выходной канал для выбранного семпла.
Замечание: Для более подробной информации о подключении внешних процессоров и внешнего микшера обращайтесь к руководствам пользователя этих устройств.
1. Находясь в режиме «MIXER» нажмите кнопку [F2] (L/OUT).
Откроется окно «Level/OUT».
Каждая колонка обозначает клавишу с 1(pad 1) по 16 (pad 16) слева направо, выбранная клавиша подсвечивается. Верхняя часть экрана является полем, в котором вы делаете настройки, выбирая на какой канал (assignable output) выводить сигнал, соответствующий данной клавише
2. Нажмите нужную клавишу. Колонка соответствующая данной клавише подсветится.
3. Нажмите ВВЕРХ.
Поле «OUT» в котором вы выбираете выходной канал, будет выбрано. Теперь вы можете менять настройки, используя тумблер «DATA».
ST – Сигнал клавиши будет передан на выход «Stereo Out»
1/2 – Сигнал клавиши будет передан на выход «assignable mix out 1/2».
3/4 - Сигнал клавиши будет передан на выход «assignable mix out 3/4».
Подсказка: Выполненные настройки применяются для стерео пары (правый/левый канал). Если вы хотите сделать настройки отдельно для каждого канала, используйте настройки «pan» в закладке « L/PAN».
Например, для использования «assignable mix out 1/2» в качестве 2х выводов моно сигнала, в закладке «L/OUT» в поле «OUT» задайте параметр «1/2» и выполните настройки панорамы «pan» для клавиши, сигнал которой вы хотите подать на вход «1» и «2» и «L» и «R» соответственно.
Выбор клавиши, к которой необходимо применить эффект
Используя MPC1000, вы можете к звуку одной клавиши применить 2 эффекта, для чего необходимо настроить семпл клавиши таким образом, чтобы его сигнал был передан на процессор эффектов.

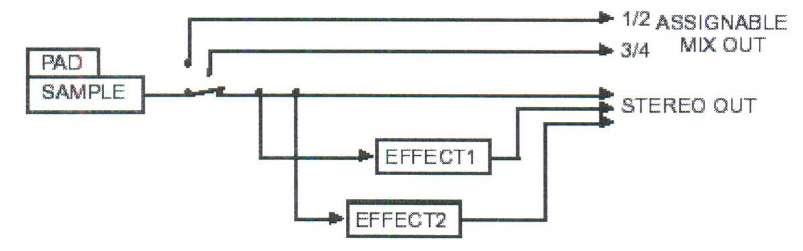

Подсказка: На рисунке ниже представлена схема передачи сигнала звука семпла на стерео выход через процессор эффектов (effect). Как вы видите, вы можете применить эффекты только к звуку клавиш, чей выход настроен на стерео выход «stereo out».
Эффекты не применимы к сигналам, подаваемым на выход «assignable mix outs».
1. В режиме «MIXER» нажмите кнопку [FX] (FXSEND).
Откроется окно «FX SEND»
Каждая колонка обозначает клавишу с 1 (pad 1) по 16 (pad 16) слева направо. Клавиша выбранная в данный момент, подсвечивается. Столбик рядом с обозначением клавиши отражает текущий установленный уровень, чем выше столбик, тем выше уровень выбранного параметра. Меню аналогично закладке «L/PAN».
2. Нажмите нужную клавишу. Колонка, соответствующая данной клавише, подсветится.
3. Нажмите стрелку управления курсором ВВЕРХ.
Поле «FX SEND» будет выбрано. Поворачивая тумблер «DATA» вы можете сменить настройки.
OFF – Эффекты использоваться не будут.
1 – Будет использован эффект №1. Сигнал клавиши будет передан на «FX1» вход.
2 – Будет использован эффект №2. Сигнал клавиши будет передан на «FX2» вход.
