Глава 9: Использование мрс1000 с внешними устройствами

В данной главе вы узнаете как синхронизировать МРС1000 с другими MIDI устройствами, используя функцию «MIDI clock» (часы). «MIDI clock» является функцией стандарта MIDI, которая позволяет синхронизировать несколько MIDI устройств. Если ваше MIDI устройство поддерживает данную функцию (MIDI clock), то вы сможете синхронизировать работу данного устройства и МРС1000. Если вы не уверены в том, поддерживает или нет ваше MIDI устройство функцию «MIDI Clock», то обратитесь к руководству пользователя данного устройства за информацией.

Синхронизация MPC1000 в режиме «master»

При воспроизведении секвенций на МРС1000 подключенное к нему MIDI устройство будет следовать за ним. Данные «MIDI clock» будет передаваться с МРС1000 на подключенное MIDI устройство. При таком типе связи МРС1000 называется "master" (хозяин), а подключенное MIDI устройство - "slave" (раб).

1. Подключите MIDI OUT (выход) МРС1000 к MIDI IN (входу) внешнего MIDI устройства, используя MIDI кабель.

МРС1000 имеет два выхода (MIDI OUT): «MIDI OUT А» и «MIDI OUT В». Вы можете осуществить подключение к любому из двух выходов, но в данном примере используется подключение к выходу «MIDI OUT В».

2. Войдите в режим «MIDI/SYNC» нажав на кнопку [MODE], а затем на клавишу [PAD 9] (MIDI/SYNC).

3. Нажмите кнопку [F2] (SYNC).

Откроется окно «SYNC» - синхронизация

4. Выберете поле «Sync out» и выберете MIDI выход, на который будут посылаться данные «MIDI clock» (часы).

Вы можете выбрать любой из выходов для передачи данных «MIDI clock»: «MIDI OUT А» или «В». Так как вы подключили внешнее устройство в выходу «MIDI OUT В» в пункте 01, то здесь также установите «MIDI OUT В».

5. Нажмите кнопку [MAIN].

Откроется главное меню, в котором вы воспроизводите секвенции

6. Установите внешнее MIDI устройство на прием данных «MIDI clock».

Для этого обратитесь к руководству данного устройства.

7. Нажмите [PLAY START].

МРС1000 начнет воспроизведение, и внешнее MIDI устройство должно начать воспроизведение в тот же момент времени.

Синхронизация MPC1000 в режиме «slave»

Внешний MIDI синтезатор управляет работой РС1000. Когда внешнее MIDI устройство начинает воспроизведение, МРС1000 также начинает воспроизведение секвенции. Данные «MIDI clock» передаются теперь с внешнего устройства (MIDI синтезатора) на МРС1000. При такой синхронизации внешнее MIDI устройство работает в режиме «master», а МРС1000 - в режиме «slave».

1. Используя MIDI кабель, подключите вход (MIDI IN) МРС1000 к выходу внешнего устройства (MIDI OUT).

МРС1000 имеет два MIDI входа: «MIDI IN 1» и «MIDI IN 2». Вы можете подключать кабель к обоим входам (она равноценны). Здесь, для примера, подсоедините «MIDI IN 2» к выходу внешнего MIDI устройства.

2. Войдите в режим «MIDI/SYNC», нажав кнопку [MODE] и клавишу [PAD 9] (MIDI/SYNC).

3. Нажмите кнопку [F2] (SYNC) - синхронизация.

Откроется окно «SYNC».

4. В поле "Sync in" выберете вход для данных «MIDI clock».

Эти данные можно принимать через любой из разъемов «MIDI IN 1» или «2». Так как вы подсоединили выход внешнего устройства к входу «MIDI IN 2» (в пункте 01), то сейчас установите параметр «MIDI OUT 2» в поле «Sync in».

5. Нажмите кнопку [MAIN].

Откроется главное меню, в котором вы воспроизводите секвенции. В поле «Tempo» будет отображено «(ЕХТ)», что означает внешнее управление темпом.

6. Настройка внешнего MIDI устройства на передачу данных «MIDI clock» для синхронизации.

Обращайтесь к руководству пользователя данного устройства.

7. Запуск воспроизведения с внешнего MIDI синтезатора.

Выполнение данной операции приводит к тому, что МРС1000 также начинает воспроизведение.

Заметка: Данные «MIDI clock» содержат информацию о темпе. Устройство, находящееся в режиме «slave», при воспроизведении будет использовать темп устройства, находящегося в режиме «master» независимо от первоначальных настроек.

Заметка: Данные «MIDI clock» не содержат информацию о времени. Если текущее положение в секвенции в устройствах «master» и «slave» различно, то они будут синхронно воспроизводить композицию, но в поле «Now» отображение времени может различаться.

Подключение МРС1000 к внешней клавиатуре MIDI с встроенным звуковым модулем

В данном разделе вы узнаете, как подключить МРС1000 к MIDI клавиатуре, которая имеет внутренний звуковой модуль (sound module), чтобы использовать возможности МРС1000 как синтезатора.

Обычно, MIDI клавиатура со звуковым модулем устанавливается для того, чтобы при игре на клавишах встроенный звуковой модуль генерировал и воспроизводил звук.

Однако, МРС1000 передает все входящие MIDI сигналы на MIDI клавиатуру через выход «MIDI output». Таким образом, при игре на клавиатуре, данные вашего выступления дублируются. Для использования МРС1000 в качестве синтезатора, вам необходимо изменить настройки MIDI клавиатуры таким образом, чтобы МРС1000, а не MIDI клавиатура, выступал в роли внутреннего звукового модуля.

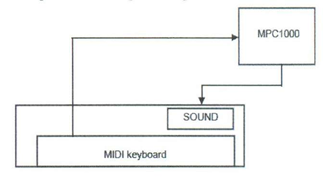

Обычно это можно сделать, изменив настройку под названием "local control" (местный контроль). Установив данный параметр для MIDI клавиатуры в состояние «OFF», вы можете использовать внешнюю клавиатуру и внутренний звуковой модуль отдельно (независимо). В этом случае, MIDI сигналы передаются, как показано на рисунке.

Данные об исполнении с MIDI клавиатуры поступают на МРС 1000, эти данные не поступают на внутренний звуковой модуль клавиатуры. С выхода МРС 1000, данные MIDI будут переданы обратно на внутренний звуковой модуль клавиатуры, который и воспроизведет звук. Для более подробной информации о настройке параметра «local control» для клавиатуры обращайтесь к руководству устройства.

Если ваша внешняя MIDI клавиатура не обладает функцией «local control», отключите функцию «soft through» МРС1000. В этом случае, МРС1000 будет подавать на выходной MIDI канал только данные, записанные на дорожке, не добавляя к ним данные входного MIDI сигнала.

Однако, если вы сделаете это, вы не сможете пользоваться некоторыми функциями МРС1000, например такими, как повтор ноты «note repeat».

1. Войдите в режим «MIDI/SYNC», нажав кнопку [MODE] и клавишу [PAD 9] (MIDI/SYNC).

2. Нажмите [F1] (MIDI). Откроется окно «The MIDI».

3. Выберете поле «Soft thru» и установите в нем параметр «OFF».

Поле «soft thru» определяет то, как передавать MIDI сигнал.

Вы можете выбрать одну из следующих опций:

OFF - МРС1000 не подает на выход данные о входном MIDI сигнале.

AS TRACK - МРС1000 обращается к настройкам MIDI каналов, выполненных для дорожек секвенции. Информационный канал входного MIDI сигнала будет заменен MIDI каналом, установленным для данной дорожки.

OMNI-А - МРС1000 будет передавать данные о входном MIDI сигнале на выход «MIDI OUT А».

OMNI-В - МРС1000 будет передавать данные о входном MIDI сигнале на выход «MIDI OUT В».

OMNI-АВ - МРС1000 будет передавать данные о входном MIDI сигнале на выходы «MIDI OUT А» и «MIDI OUT В».

Настройка MIDI входа

Обычно, МРС1000 может принимать входные данные MIDI независимо от того, на какой MIDI канал они поступают. Таким образом, вам не приходится беспокоиться о каналах MIDI подключенных устройств. Вы можете изменить настройки так, чтобы принимать данные лишь определенного MIDI канала.

1. Выберете режим «MIDI/SYNC», нажав кнопку [MODE] и клавишу [PAD 9] (MIDI/SYNC).

2. Нажмите [F1] (MIDI).

Откроется окно «MIDI».

3. Выберете поле «Active track receive channel» (активная дорожка получает данные от канала), в котором задайте номер MIDI канала, от которого вы хотите получать данные.

Если в этом поле установить параметр «ALL», МРС1000 будет принимать данные всех каналов. При выборе любого значения от 1 до 15, МРС1000 будет принимать данные только выбранного канала.
