Тема: мензульна зйомка План
Суть мензульної зйомки. Мензула і прилади до неї.
Встановлення мензули в робоче положення.
Перевірки мензули.
Кіпрегель, його будова і перевірка.
Вертикальний круг кіпрегеля, вимірювання кутів нахилу, визначення перевищень.
1. При теодолітній і тахеометричній зйомках спочатку в полі вимірюють горизонтальні кути, довжини ліній і кути нахилу, які потрібні для складання планів, а потім у камеральних умовах, виконавши обчислювальні і креслярські роботи, складають плани.
Суть мензульної зйомки в тому, що польові вимірювання і складання плану проводяться одночасно – це велика її перевага. Місцевість увесь час знаходиться перед очима виконавця плану, що дозволяє порівнювати зображення з натурою. В результаті зйомки отримують топографічний план місцевості.
Виконуючи мензульну зйомку, горизонтальні кути не вимірюють, а будують графічно на плані під час польових робіт. Тому на відміну від теодолітної зйомки, яку називають кутомірною, мензульну зйомку називають куто нарисною.
Мензульна зйомка, як правило, топографічна. Виконують її за допомогою мензули, кіпрегеля і рейки.
Мензула – це столик, який складається з мензульної дошки-2, підставки і треноги-3 (рис.13.1). Мензульна дошка з наклеєним на неї папером називається планшетом.
Підставка мензули призначена для з’єднання мензульної дошки зі штативом.
Вона має (рис.13.2) три підйомних гвинти-6 для горизонтування планшета, верхня частина-2 підставки обертається і має закріпний-5 та навідний-4 гвинти. Мензульна дошка прикріплюється на підставку трьома гвинтами-3.
Планшет являє собою квадратну дошку з стороною 60см. На верхню площину планшета наклеюють креслярський папір, на якому укладають план. Тепер папером обклеюють листи фанери або алюмінію, їх і прикріплюють, до мензульної дошки. Листи фанери вирізають на розміри планшета, старанно змочують водою і витримують під пресом 5 – 8 днів. Змочений із зворотного боку високо якісний креслярський папір наклеюють на лист фанери клейстером, із зворотного боку фанеру обклеюють звичайним креслярським папером.

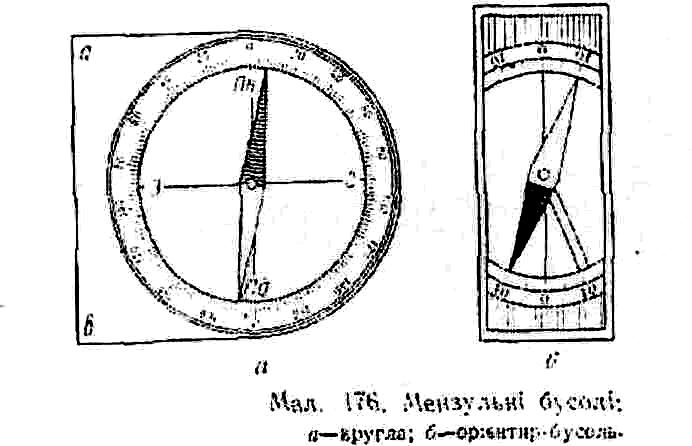

До приладдя мензули відносяться мензульна вилка (рис13.3) та бусоль (мал.176), котрі застосовуються при установці мензули в робоче положення.
Мензульна бусоль служить для орієнтування планшета відносно сторін світу, визначення магнітних азимутів або румбів, побудови ліній з заданим азимутом або румбом. Орієнтир бусоль використовують тільки для орієнтування планшета відносно сторін світу.
Мензульна вилка з виском служить для центрування планшета над точкою, її застосовують при зйомках масштабу 1:2000 і більше.
В комплект входить також парасолька, яку застосовують для захисту плану від вигоряння під впливом сонячних променів, від попадання вологи за негоди і для захисту від шкідливого впливу яскраво освітленого сонцем білого паперу на зір виконавця.
На планшет ставлять кіпрегель-1(рис.13.1).
Кіпрегель – це геодезичний прилад, який служить для візування на точки місцевості, визначення віддалей і перевищень по віддалемірній рейці та креслення напрямків на планшеті.
2. Перш ніж розпочати роботу на станції, потрібно встановити планшет. Спочатку орієнтують, горизонтують і центрують планшет «на око», а для точного встановлення інструменту, усі ці дії виконують строго в такій послідовності в зворотному порядку.
Центрують мензулу над точкою на місцевості, яка нанесена на планшет за допомогою мензульної вилки.
Горизонтування планшета виконують за допомогою рівня на лінійці кіпрегеля і трьох підйомних гвинтів підставки мензули. Для цього кіпрегель встановлюють так, щоб лінійка кіпрегеля була паралельною до двох підйомних гвинтів підставки мензули. Обертанням цих гвинтів в різні боки приводять бульбашку рівня по середині. Тоді переставляють кіпрегель на 90ْ , тобто за напрямом третього підйомного гвинта. Обертаючи цей гвинт, встановлюють бульбашку рівня в нуль – пункт.
Потім проводять орієнтування мензули. Для цього прикладають скошений край лінійки кіпрегеля до орієнтованої лінії ab на планшеті. Повертають планшет з кіпрегелем до тих пір, поки перехрестя сітки ниток труби не співпаде з віхою, встановленої за орієнтованим напрямком.
Згідно з інструкцією з проведення навчальної практики з інженерної геодезії точність центрування при масштабі 1:1000 не повинна перевищувати 3см.
