СТУ лаба2

«Поволжский государственный университет телекоммуникаций и информатики»

Кафедра радиосвязи, радиовещания и телевидения

ОТЧЁТ

ПО ЛАБОРАТОРНОЙ РАБОТЕ № 2

ИССЛЕДОВАНИЕ СВОЙСТВ БИПОЛЯРНОГО ТРАНЗИСТОРА

ПРИ ВКЛЮЧЕНИИ его по схемам С общим эмиттером (ОЭ), общей базой (об) и общим коллектором (ок)

По дисциплине

«Схемотехника телекоммуникационных устройств».

Часть 1. «Схемотехника аналоговых электронных устройств»

Отчет выполнили:

студенты гр. ИКТр-12

Надеждин В., Ибатуллин Д.,

Ахмедьяров Д., Безруков Е.

Руководитель работы

Колокольцева А.А

Самара 2013 г.

ЦЕЛЬ РАБОТЫ

1. Изучить свойства биполярного транзистора при использовании его в качестве усилительного элемента (УЭ) в схеме резистивного каскада в трёх способах включения: с общим эммитером (ОЭ), общей базой (ОБ), с общим коллектором (ОК). При этом обращается главное внимание на изучение следующих свойств и показателей:

а) способность усиливать мощность сигнала;

б) инвертирование или неинвертирование сигнала;

в) количественные значения коэффициентов усиления напряжения К, ЭДС Кe, тока Кi , мощности Кp;

г) количественные показатели входного Rвх и выходного Rвых сопротивлений;

д) амплитудно-частотные характеристики и количественные значения граничной частоты fгр;

2. Ознакомиться с порядком расчёта основных показателей в схеме резистивного каскада при различных способах включения ОЭ, ОБ, ОК.

3. Экспериментально проверить основные расчётные соотношения.

4. Освоить методику измерения качественных показателей усилительного каскада.

5. Изучить, схемотехнические вопросы построения усилительного каскада на биполярном транзисторе.

Задание 1. Исследование схемы включения УЭ с ОЭ

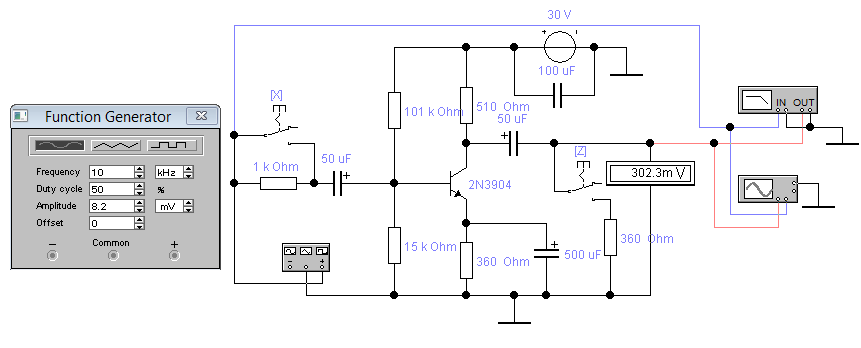

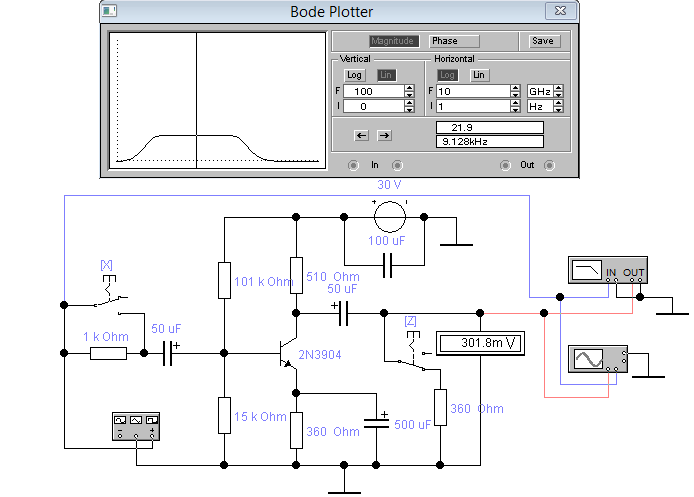

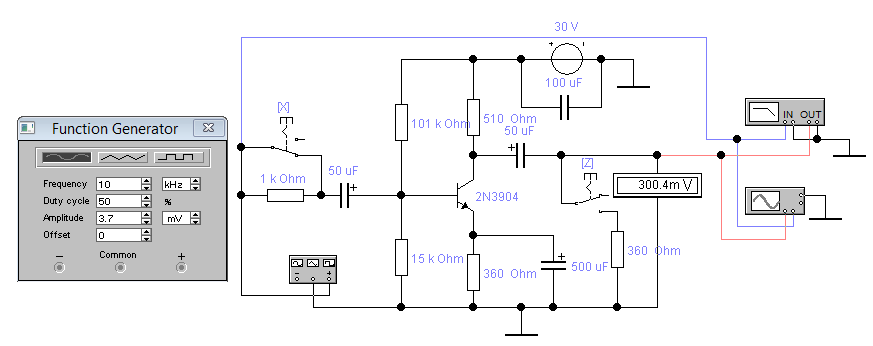

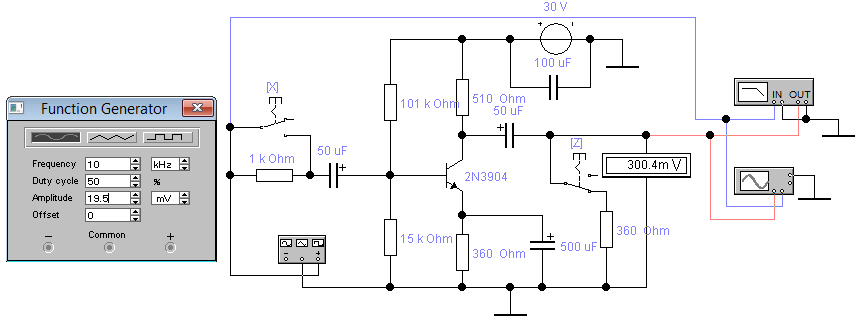

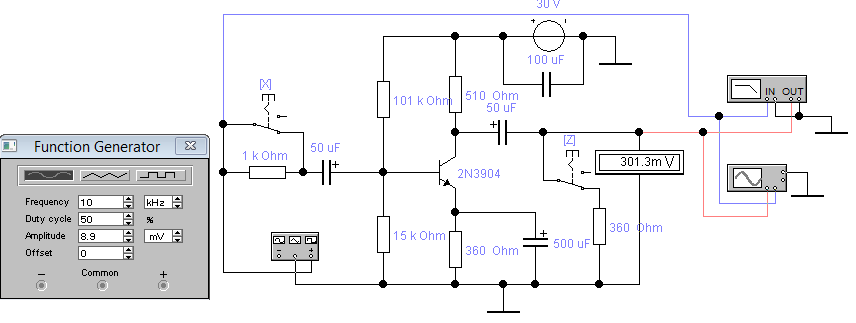

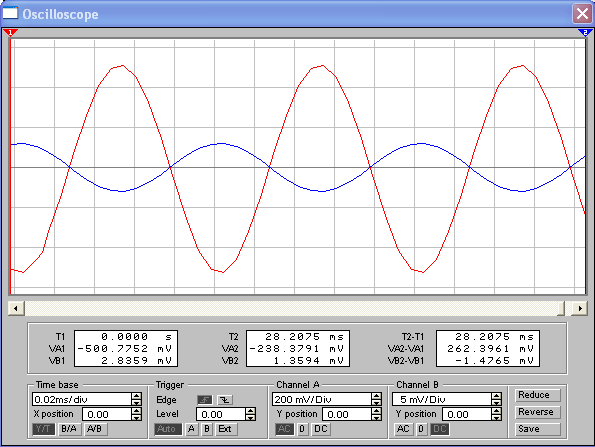

Схема ОЭ

1.1

1.2

1.3

1.4

R нагр = 360 Ом; Rг = 1 кОм;

f О.Э	Гц, кГц, Мгц		fнгр=37,7Гц		1кГц		fср=10кгц		1МГц			fвгр=2,1МГц
ОЭ			212,2		299,5		300		272,3			214,3
			0.7				1					0,7

Расчетное значение fв = 2,1 МГц.

Вывод: Инверсия есть. Схема с ОЭ усиливает ток и напряжение. Если коэффициенты по току, напряжению и мощности больше единицы, то напряжение и ток усиливаются.

Задание 2. Исследование схемы включения УЭ с ОБ

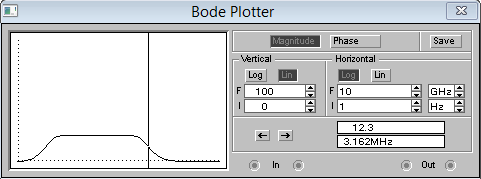

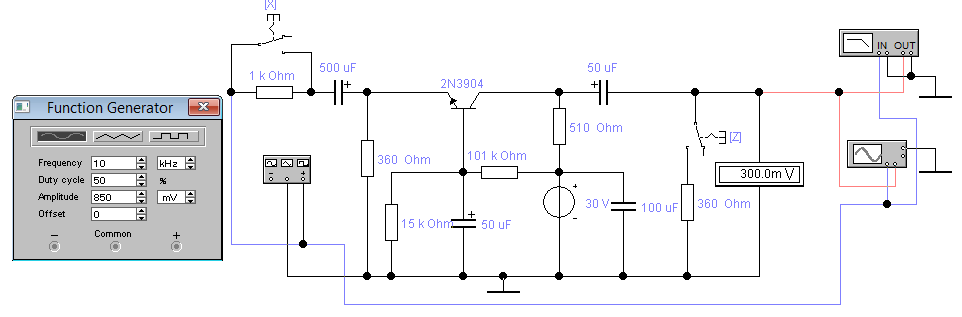

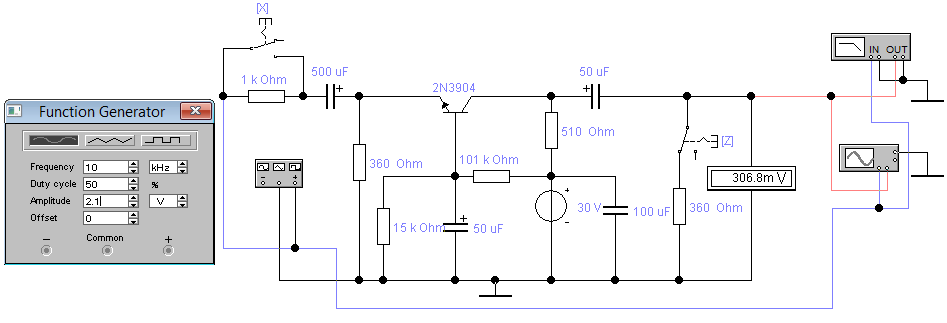

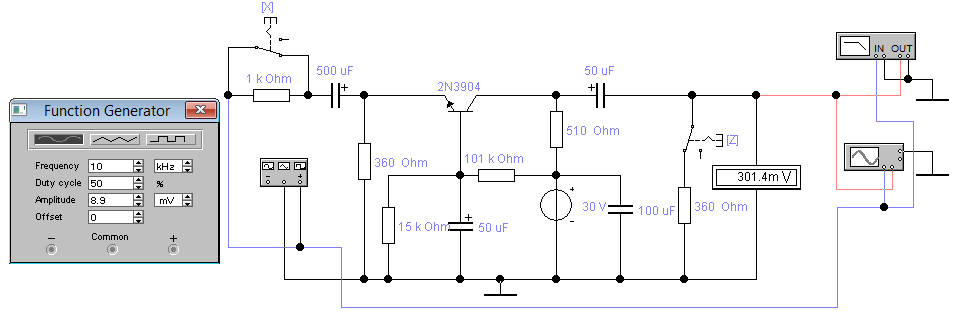

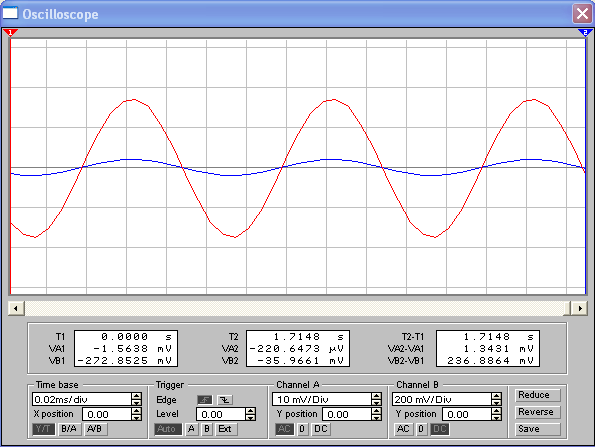

Схема с ОБ

2.1

2.2

2.3

2.4

R нагр = 360 Ом; Rг = 1 кОм;

f О.Э	Гц, кГц, Мгц		fнгр=4Гц					fср= 10кгц					fвгр=270 МГц
О.Б			212,2					300					212,5
			0,7					1					0,7

Расчетное значение fв = 240.7 МГц.

Вывод: Инверсия отсутствует. В схемах с ОБ усиливается только напряжение и мощность, так как их коэффициенты больше единицы. Коэффициент по току меньше единицы, а это значит ток не усиливается.

Задание 3. Исследование схемы включения УЭ с ОК

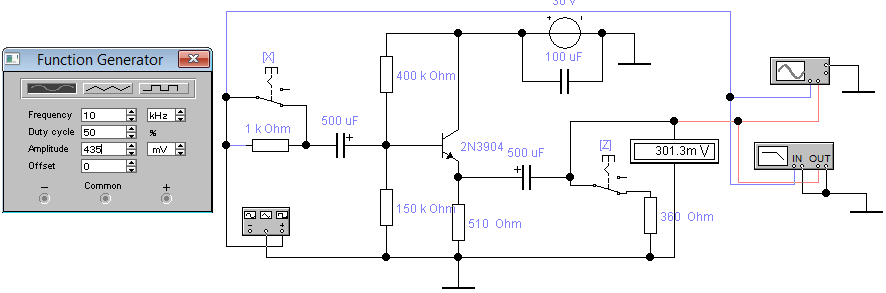

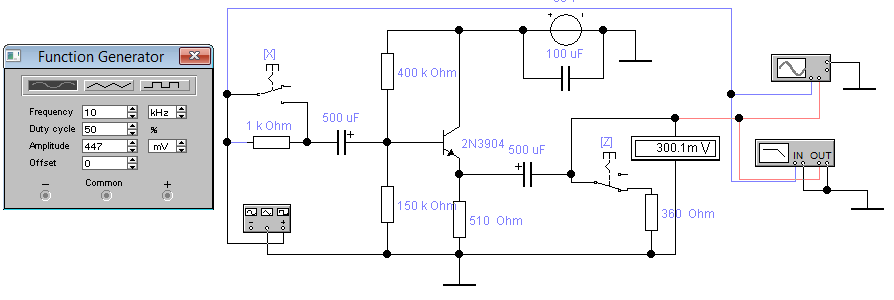

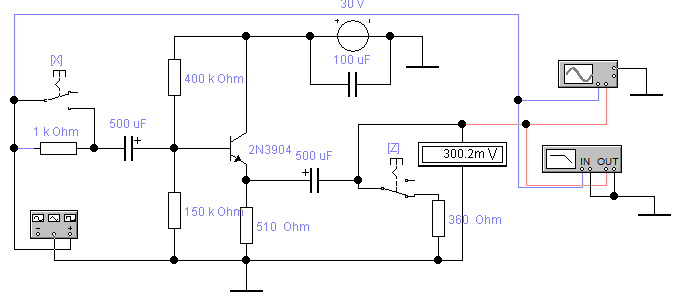

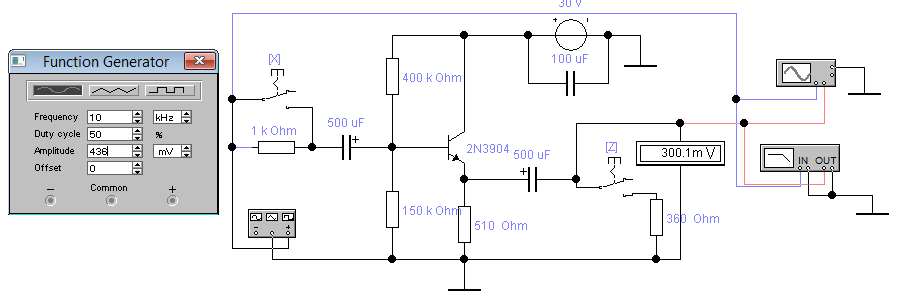

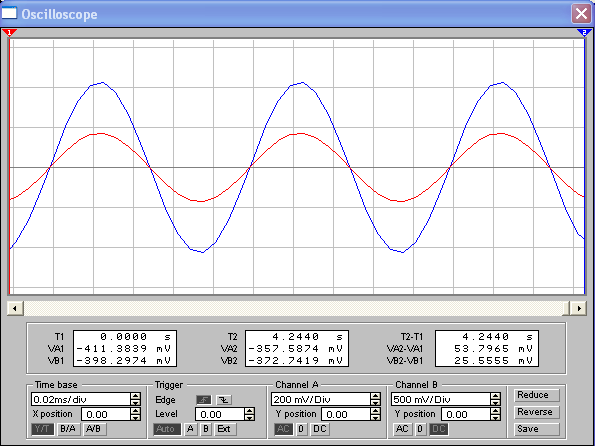

Схема с ОК

3.1

3.2

3.3

3.4

R нагр = 360 Ом; Rг = 1 кОм;

f О.Э	Гц, кГц, МГц		fнгр=1Гц					fср=10кгц					fвгр=47,13МГц
О.К			210					300.1					210
			0.7					1					0.7

Расчетное значение fв = 44.1 мГц.

Вывод: Инверсия отсутствует. В схемах с ОК коэффициенты по току и напряжению больше единицы, поэтому происходит усиление тока и мощности. Напряжение не усиливается.

Схема	ОЭ без нагр.		ОЭ с нагр.		ОБ без нагр.			ОБ с нагр.			ОК без нагр.			ОК с нагр.
Eг, мВ	8,2		19,5		850			2000			436			447
Uвх, мВ	3,7		8,9		3,7			8,9			430			435
Uвых, мВ	300,4		301,4		300,4			301,4			300			300
	Расч.	Эксп.	Расч.	Эксп.	Расч.	Эксп.	Расч.		Эксп.	Расч.		Эксп.	Расч.		Эксп.
K	123	127,5	51,75	52,75	127,5	120	52		20	0,992		0,7	0,98		0,69
Ке	39,5	40,8	16,6	16,5	0,5	0,5	0,203		0,15	0,976		0,68	0,94		0,67
Ki	118	130,6	118	131,5	0,493	0,69	0,493		0,68	119		98	119		118,3
Kp	14513	16651,5	6106	6936,6	62,86	82,8	25,7		13,6	117,8		68,6	116,6		81,6

Схема	ОЭ без нагр.		ОЭ с нагр.		ОБ без нагр.		ОБ с нагр.		ОК без нагр.		ОК с нагр.
Iвх, ма			10,8 *		0,846		2,09		6*		12*
Iвых, ма	0,588		1,42		0,588		1,42		0,588		1,42
Uвых, мВ при вкл Rн	127,5		300,4		124,7		300,4		292,8		300
	Расч.	Эксп.	Расч.	Эксп.	Расч.	Эксп.	Расч.	Эксп.	Расч.	Эксп.	Расч.	Эксп.
Rвх, Ом	455	547	455	449	3,95	4,37	3,95	3,97	61,16*	63,3
Rвых, Ом	493	496	493	497	510	509	510	507	12,37	8,9
h11, Ом	472	571	472	564	3,96	4,37	3,96	4,21	139*	63,7
Y22,	0,7*	0,6* 10-4	0,7*	0,7*	0,055*	0,5* 10-5	0,7*	0,7*	0,083	0,11

Логарифмическая шкала

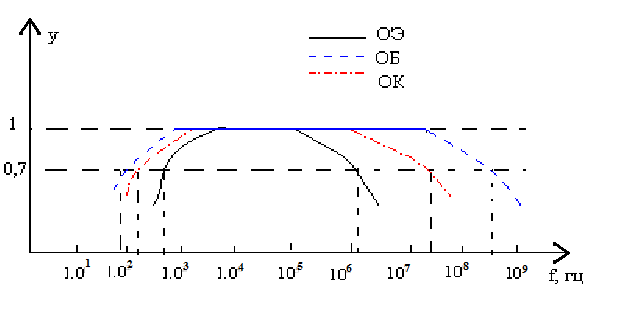

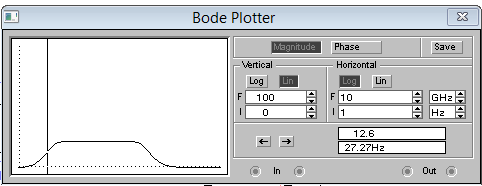

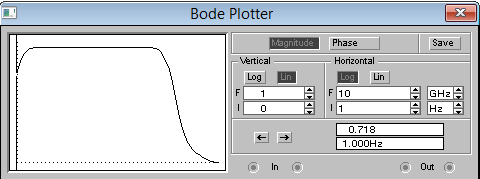

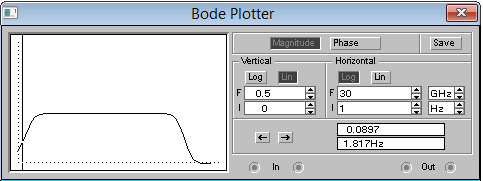

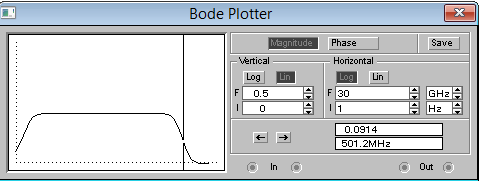

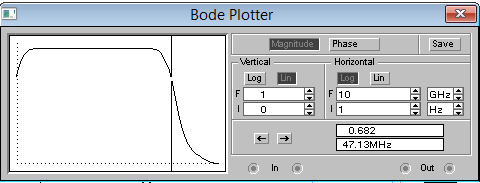

Общий вид АЧХ
