Контрольная домашняя работа по дисциплине «ДЕТАЛИ МАШИН»
«Расчет механических передач на прочность»
Разработать привод ленточного конвейера, состоящий из горизонтального одноступенчатого косозубого редуктора, цепной (или ременной) передачи и муфты. Для заданной схемы привода (рисунок 1) выполнить следующие расчеты:
1 Кинематический расчет привода
1.1 выбор электродвигателя
1.2 Определение передаточных чисел привода
1.3 Определение частот вращения валов и вращающих моментов на них
2 Расчет зубчатых передач
2.1 Выбор материала и термической обработки колес
2.2 Определение допускаемых напряжений
2.3 Определение межосевого расстояния
2.4 Определение модуля передачи
2.5 Определение угла наклона зубьев и числа шестерни и колеса
2.6 Определение основных размеров шестерни и колеса
2.7 Определение окружной скорости колес и степени точности передачи
2.8 Определение сил, действующих в зацеплении
2.9 Проверка зубьев колес по контактным напряжениям
2.10 Проверка зубьев колес по напряжениям изгиба.

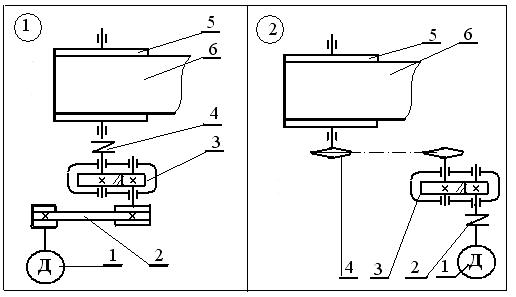

1- электродвигатель 1- электродвигатель
2- ременная передача 2- муфта
3- редуктор 3- редуктор
4- муфта 4- цепная передача
5- барабан 5- барабан
6- лента конвейера 6- лента конвейера
Рисунок 1
Номер схемы, номер варианта и исходные данные приведены в таблице 1.
Таблица 1
№ схемы |
|
Ft, kH |
v, м/сек |
D,м |
№ схемы |
|
Ft, kH |
v, м/сек |
D,м |
||
1 |
Последняя цифра варианта |
1 |
2,7 |
1,4 |
0,32 |
2 |
Последняя цифра варианта |
1 |
4,6 |
1,2 |
0,4 |
2 |
4,0 |
1,3 |
0,38 |
2 |
4,0 |
1,4 |
0,35 |
||||
3 |
3,1 |
1,2 |
0,28 |
3 |
5,1 |
1,1 |
0,32 |
||||
4 |
4,2 |
1,5 |
0,34 |
4 |
6,1 |
1,1 |
0,4 |
||||
5 |
5,1 |
1,2 |
0,35 |
5 |
5,2 |
1,3 |
0,35 |
||||
6 |
4,5 |
1,4 |
0,3 |
6 |
3,5 |
1,4 |
0,3 |
||||
7 |
3,9 |
1,6 |
0,4 |
7 |
2,95 |
1,5 |
0,35 |
||||
8 |
6,0 |
1,3 |
0,3 |
8 |
3,2 |
1,45 |
0,29 |
||||
9 |
3,4 |
1,2 |
0,35 |
9 |
2,8 |
1,6 |
0,3 |
||||
0 |
5,8 |
1,5 |
0,35 |
0 |
5,0 |
1,3 |
0,38 |
||||
Пример расчёта
Разработать
привод ленточного конвейера, состоящий
из горизонтального одноступенчатого
цилиндрического косозубого редуктора,
цепной передачи и муфты – рисунок 1,
схема 2. Исходные данные: окружная сила
;
скорость ленты V=1,1 м/сек; диаметр
приводного барабана Dб=0,4м.
