Содержание

Введение……………………………………………………………..……………

1. Кинематическая схема рабочей машины, ее описание

и технические данные ……………………………………………………………

2. Расчет нагрузочной диаграммы рабочей машины………………………….

3. Предварительный расчет мощности электродвигателя и его выбор……….

4. Расчет приведенных статических моментов и моментов инерции системы

электрический двигатель-рабочая машина………………………………………

5. Расчет приближенной нагрузочной диаграммы электродвигателя………..

6. Предварительная проверка двигателя по нагреву…………………………..

7. Выбор системы электропривода и его структурная схема…………….……

8. Расчет и построение естественных механической и электромеханической

характеристик электродвигателя…………………………………………….…..

9. Построение пусковой и тормозной диаграмм двигателя. Расчет

пусковых и тормозного сопротивлени………………………………..………....

Заключение……………………………………………………………….…….

Список использованных источников…………………………………..…….

Введение

Создание материально-технической базы общества, решение глобальных экономических и социальных задач общества невозможны без полной электрификации всех отраслей народного хозяйства. Осуществлённые на её основе автоматизация и комплексная механизация производственных и технологических процессов позволяет резко повысить производительность труда.

Важную роль в реализации этих планов играет электрический привод, который является основным видом привода самых разнообразных производственных и транспортных механизмов, бытовых приборов, устройств водо- и газоснабжения, средств телевизионной и космической техники и т. д.

Главенствующее место электропривода среди других возможных видов привода определяется возможностью изготовления электродвигателей на самые разнообразные мощности и скорости, возможностью с помощью простых средств реализовать разнообразные и сложные виды движения исполнительных органов, также высоким КПД, надёжностью в эксплуатации.

1. Кинематическая схема рабочей машины, ее описание и технические данные

Рассчитать электропривод подъемной лебедки крана, кинематическая схема которого представлена на рисунке 1, построить характеристики, выбрать и оценить правильность подбора электродвигателя.

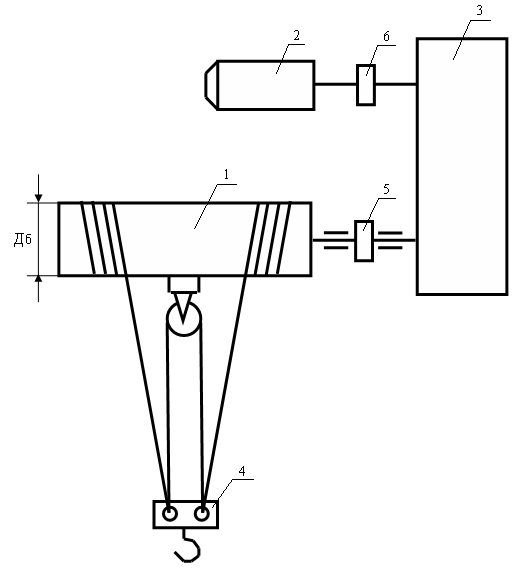

1 – барабан подъемной лебедки; 4 – крюковая подвеска;

2 – двигатель; 5 – муфта;

3 – редуктор; 6 – тормоз.

Рисунок 1 – Кинематическая схема механизма подъема

Технические данные механизма (вариант 20):

масса груза m_гр, т …………………………………………………………. 25 ;

масса грузозахватывающего устройства m_гру, т ………………………...0,25 ;

высота подъема L, м …………………...…………………………………. 10;

скорость подъема груза V_ср, м/с …………………….…………………… 0,2;

допустимое ускорение a, м/с²……………………………………………. 0,3;

число циклов в час Z, 1/ч ………………………………………….. 300 ;

диаметр барабана D_к, м ……………………….……...………………..0,335 ;

общий КПД механизма ………………..…………………………………. 0,7 ;

продолжительность включения ПВ …………………………………..… 35 ;

двигатель переменного тока.
