3.7 Перечень существенных и несущественных ошибок,
выявленных при проверке дипломных и курсовых проектов по предмету
«Гражданские и промышленные здания»
Существенные ошибки |
Несущественные ошибки |
Планы 1.Отсутствуют: маркировки элементов заполнения проемов, перемычек; привязки стен; пандусы. 2.Неверно приняты размеры входных площадок и тамбуров. 3. Не запроектированы эвакуационные выходы 4.Планировка помещений принята с |
этажей 1. Не указаны площади отдельных помещений. 2.Не обозначена плоскость разреза. 3 .Нарушены правила нанесения размерных и выносных линий. 4.Не выдержана толщина линий в соответствии с требованиями ГОСТ. |
отступлениями от требований СНиПов, СНБ для данного вида здания (неверно принята ширина коридоров, размеры и количество санузлов, не запроектированы мусоропроводы). 5.Не проставлены отметки уровней полов этажей, площадок, тамбуров. 6.Ошибки в конструктивных решениях. |
|
Разрезы |
и фасады |
1.Разрез и фасад не соответствует планам этажей и схемам расположения конструкций. 2.Отсутствуют: размеры, определяющие расстояния между несущими конструкции; размеры и привязки по высоте проемов. 3.Высота подвала принята произвольно, не решено утепление стен подвала отапливаемых зданий. 4.Отсутствуют отметки, определяющие низ не-сущих конструкций. 5.Отметки на разрезе не соответствуют отметкам на фасаде. 6.Отсутствует состав кровли. |
1 .Разрез выполнен не по лестничной клетке. 2.Нарушены правила графического изображения элементов, попавших и не попавших в плоскость разреза. |
Схема расположения |
элементов фундаментов |
1 .Отсутствуют фундаменты под стены лоджий, под вентшахты, пилястры и другие вертикальные несущие конструкции. 2.Глубина заложения фундаментов принята выше глубины промерзания грунтов. 3.Отсутствуют привязки к осям. 4.Отсутствуют отметки низа подошвы фундаментов. 5.Марки принятых элементов фундаментов не соответствуют Маркам, приведенным в спецификации. 6.Не обозначены места выполнения уступов.
|
1 .Принята нерациональная раскладка сборных элементов фундаментов. 2.Маркировка фундаментов принята произвольно. |
Схемы расположения элементов |
перекрытий и покрытий |
1 .Неправильная раскладка сборных элементов. 2.Отсутствуют:стены под лоджии и перекрывающие их элементы; изображения и маркировка балконных плит, плит лоджий, козырьков; анкеровка плит перекрытий (покрытий) в бескаркасных зданиях; опорные плиты в местах опирания ребристых плит и прогонов на кирпичные стены и столбы. План крыши |
1 .Маркировка позиций не соответствует требованиям нормативных документов.
(кровли) |
1 .Отсутствуют: • уклоны, отметки кровли и низа парапетных плит; • парапетные плиты или другие элементы ограждения кровли; • воронки, вентшахты, машинные отделения лифтов, выхода на кровлю, пожарные лестницы. Пояснительная |
1.Маркировка позиций не соответствует требованиям нормативных документов.
записка 1.Наличие ошибок в технико-экономических показателях. 2.Наличие грамматических ошибок в тексте.
3.Не соблюдены правила оформления списка использованной литературы.
4.Использована устаревшая литература |
1.Характеристика здания не соответствует изображениям на чертежах. 2.Конструктивные решения стен, фундаментов, перекрытий и лестниц не соответствуют изображениям на чертежах и в узлах. 3.Описание конструктивного решения выполнено безграмотно с технической точки зрения (терминология, стандартная классификация). 4.Описания поверхностны и неконкретны. |
Вариант 1

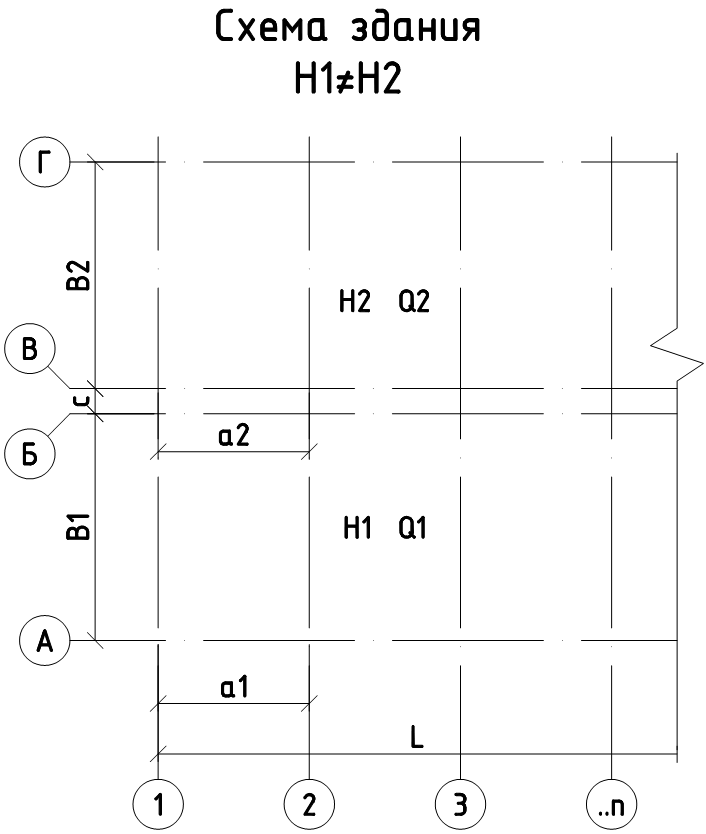

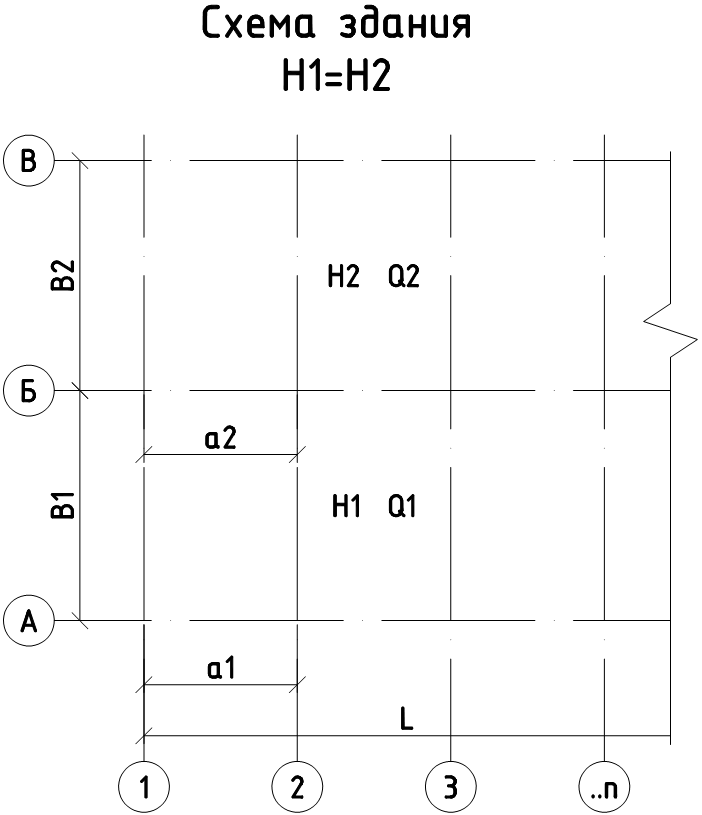

Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
12 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
60 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
10,8 |
Грузоподъемность, т (Q1) |
2 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Щебеночный |
Тип пола (2 пролет) |
Бетонный |
Вид остекления |
Раздельное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 2
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
14,4 |
Высота, м (Н2) |
14,4 |
Грузоподъемность, т (Q1) |
16 |
Грузоподъемность, т (Q2) |
16 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Бетонный |
Тип пола (2 пролет) |
Бетонный |
Вид остекления |
Раздельное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 3
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
12,0 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
5 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Глинобитный |
Тип пола (2 пролет) |
Глинобитный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 4
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
16,8 |
Высота, м (Н2) |
16,8 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
30 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х12 |
Тип пола (1 пролет) |
Асфальтобетонный |
Тип пола (2 пролет) |
Бетонный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
Продольный фахверк |
Вариант 5
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
10,8 |
Высота, м (Н2) |
18,0 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
32 |
Несущая конструкция покрытия (1 пролет) |
Двускатная сплошная балка |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х12 |
Тип пола (1 пролет) |
Ксилолитовый |
Тип пола (2 пролет) |
Ксилолитовый |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
Продольный фахверк |
Вариант 6
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
60 |
Высота, м (Н1) |
15,6 |
Высота, м (Н2) |
9,6 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
5 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Металлоцементный |
Тип пола (2 пролет) |
Металлоцементный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 7
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
13,2 |
Высота, м (Н2) |
9,6 |
Грузоподъемность, т (Q1) |
5 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Брусчатый |
Тип пола (2 пролет) |
Брусчатый |
Вид остекления |
Раздельное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 8
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
15,6 |
Высота, м (Н2) |
9,6 |
Грузоподъемность, т (Q1) |
20 |
Грузоподъемность, т (Q2) |
2 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Брусчатый |
Тип пола (2 пролет) |
Металлический |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 9
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
16,8 |
Высота, м (Н2) |
8,4 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
5 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Торцовый |
Тип пола (2 пролет) |
Торцовый |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 10
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
12 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
18,0 |
Высота, м (Н2) |
14,4 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
5 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Двускатная сплошная балка |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Цементно-песчаный |
Тип пола (2 пролет) |
Цементно-песчаный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двехветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 11
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
12 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
10,8 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
2 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Не отапливаемое |
Тип покрытия |
Прогонное |
Тип пола (1 пролет) |
Брусчатый |
Тип пола (2 пролет) |
Брусчатый |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 12
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
13,2 |
Высота, м (Н2) |
13,2 |
Грузоподъемность, т (Q1) |
20 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Ксилолитовый |
Тип пола (2 пролет) |
Ксилолитовый |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
Скатная кровля |
Вариант 13
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
15,6 |
Высота, м (Н2) |
12,0 |
Грузоподъемность, т (Q1) |
32 |
Грузоподъемность, т (Q2) |
3 |
Несущая конструкция покрытия (1 пролет) |
Металлическая ферма |
Несущая конструкция покрытия (2 пролет) |
Металлическая ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
Прогонное |
Тип пола (1 пролет) |
Торцовый |
Тип пола (2 пролет) |
Плиточный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 14
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
12 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
60 |
Высота, м (Н1) |
8,4 |
Высота, м (Н2) |
9,6 |
Грузоподъемность, т (Q1) |
2 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Двускатная сплошная балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная сплошная балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Плиточный |
Тип пола (2 пролет) |
Плиточный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 15
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
9,6 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Бетонный |
Тип пола (2 пролет) |
Бетонный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 16
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
16,8 |
Высота, м (Н2) |
10,8 |
Грузоподъемность, т (Q1) |
20 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х12 |
Тип пола (1 пролет) |
Цементно-песчаный |
Тип пола (2 пролет) |
Цементно-песчаный |
Вид остекления |
Раздельное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
Продольный фахверк |
Вариант 17
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
15,6 |
Грузоподъемность, т (Q1) |
2 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Клинкерный |
Тип пола (2 пролет) |
Клинкерный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 18
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
10,8 |
Высота, м (Н2) |
16,8 |
Грузоподъемность, т (Q1) |
5 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Металлическая ферма |
Несущая конструкция покрытия (2 пролет) |
Металлическая ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
Прогонное |
Тип пола (1 пролет) |
Бетонный |
Тип пола (2 пролет) |
Металлоцементный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 19
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
12 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
13,2 |
Высота, м (Н2) |
15,6 |
Грузоподъемность, т (Q1) |
3 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Металлический |
Тип пола (2 пролет) |
Металлический |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 20
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
16,8 |
Высота, м (Н2) |
10,8 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х12 |
Тип пола (1 пролет) |
Торцовый |
Тип пола (2 пролет) |
Торцовый |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 21
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
15,6 |
Высота, м (Н2) |
14,4 |
Грузоподъемность, т (Q1) |
32 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х12 |
Тип пола (1 пролет) |
Ксилолитовый |
Тип пола (2 пролет) |
Ксилолитовый |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 22
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
18,0 |
Высота, м (Н2) |
12,0 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Плиточный |
Тип пола (2 пролет) |
Ксилолитовый |
Вид остекления |
Раздельное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 23
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
12 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
60 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
15,6 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Двускатная сплошная балка |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х12 |
Тип пола (1 пролет) |
Бетонный |
Тип пола (2 пролет) |
Бетонный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
Продольный фахверк |
Вариант 24
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
13,2 |
Высота, м (Н2) |
16,8 |
Грузоподъемность, т (Q1) |
5 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Металлическая ферма |
Несущая конструкция покрытия (2 пролет) |
Металлическая ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
Прогонное |
Тип пола (1 пролет) |
Глинобитный |
Тип пола (2 пролет) |
Глинобитный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 25
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
15,6 |
Высота, м (Н2) |
15,6 |
Грузоподъемность, т (Q1) |
30 |
Грузоподъемность, т (Q2) |
30 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Асфальтобетонный |
Тип пола (2 пролет) |
Брусчатый |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двехветвевые |
Тип колонн (2 пролет) |
Двехветвевые |
Примечание |
- |
Вариант 26
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
13,2 |
Высота, м (Н2) |
16,8 |
Грузоподъемность, т (Q1) |
2 |
Грузоподъемность, т (Q2) |
30 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Не отапливаемое |
Тип покрытия |
Прогонное |
Тип пола (1 пролет) |
Асфальтобетонный |
Тип пола (2 пролет) |
Асфальтобетонный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 27
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
60 |
Высота, м (Н1) |
12,0 |
Высота, м (Н2) |
12,0 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Торцовый |
Тип пола (2 пролет) |
Торцовый |
Вид остекления |
Ленточное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Сплошные |
Примечание |
- |
Вариант 28
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
16,8 |
Высота, м (Н2) |
15,6 |
Грузоподъемность, т (Q1) |
32 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Щебеночный |
Тип пола (2 пролет) |
Щебеночный |
Вид остекления |
Ленточное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 29
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
12,0 |
Высота, м (Н2) |
10,8 |
Грузоподъемность, т (Q1) |
5 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Двускатная сплошная балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная сплошная балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Бетонный |
Тип пола (2 пролет) |
Бетонный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 30
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
24 |
Пролет, м (В2) |
18 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
9,6 |
Высота, м (Н2) |
16,8 |
Грузоподъемность, т (Q1) |
10 |
Грузоподъемность, т (Q2) |
20 |
Несущая конструкция покрытия (1 пролет) |
Металлическая ферма |
Несущая конструкция покрытия (2 пролет) |
Металлическая ферма |
Тип здания |
Не отапливаемое |
Тип покрытия |
Прогонное |
Тип пола (1 пролет) |
Бетонный |
Тип пола (2 пролет) |
Асфальтобетонный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Сплошные |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
Продольный фахверк |
Вариант 31
Шаг крайних колонн, м (а1) |
6 |
Шаг средних колонн, м (а2) |
6 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
12 |
Длина здания, м (L) |
42 |
Высота, м (Н1) |
18,0 |
Высота, м (Н2) |
15,6 |
Грузоподъемность, т (Q1) |
20 |
Грузоподъемность, т (Q2) |
10 |
Несущая конструкция покрытия (1 пролет) |
Двускатная решетчатая балка |
Несущая конструкция покрытия (2 пролет) |
Двускатная решетчатая балка |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Металлоцементный |
Тип пола (2 пролет) |
Металлоцементный |
Вид остекления |
Раздельное |
Фонари |
Светоаэрационные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
Вариант 32
Шаг крайних колонн, м (а1) |
12 |
Шаг средних колонн, м (а2) |
12 |
Пролет, м (В1) |
18 |
Пролет, м (В2) |
24 |
Длина здания, м (L) |
48 |
Высота, м (Н1) |
16,8 |
Высота, м (Н2) |
16,8 |
Грузоподъемность, т (Q1) |
32 |
Грузоподъемность, т (Q2) |
16 |
Несущая конструкция покрытия (1 пролет) |
Арочная безраскосная ферма |
Несущая конструкция покрытия (2 пролет) |
Арочная безраскосная ферма |
Тип здания |
Отапливаемое |
Тип покрытия |
3х6 |
Тип пола (1 пролет) |
Торцовый |
Тип пола (2 пролет) |
Клинкерный |
Вид остекления |
Ленточное |
Фонари |
Зенитные |
Тип колонн (1 пролет) |
Двухветвевые |
Тип колонн (2 пролет) |
Двухветвевые |
Примечание |
- |
