4.1.12 Окна. Ворота
В отапливаемых промышленных зданиях применяются спаренные окна с двумя рядами остекления. Ворота в отапливаемых зданиях применяются с калиткой. В неотапливаемых зданиях – окна одинарные с одним рядом остекления.
4.1.12.1 Окна
В настоящее время наибольшее распространение получили окна из стальных тонкостенных одинарных или спаренных прямоугольных труб.
Окна из стальных прямоугольных труб можно применять для ленточного остекления и для заполнения отдельных проемов. При необходимости устройства окон большой высоты проемы можно заполнять набором окон по высоте с передачей ветровых нагрузок на промежуточные ригели.
Оконные панели разделяются на глухие и открывающиеся.
Крепление оконных панелей к стеновым панелям, колоннам или специальным стальным элементам осуществляется самонарезающимися винтами посредством накладных деталей (уголков, пластинок, скоб и т.д.). После установки и закрепления оконных переплетов швы тщательно заполняют изолирующими материалами и закрывают нащельниками и сливами.
В зависимости от способа открывания деревянные окна разделяются на открывающиеся внутрь помещения, открывающиеся наружу и глухие. Первые состоят из коробок, переплетов и остекления. Это одинарная конструкция с одним рядом остекления и спаренная конструкция с двумя рядами остекления. Глухие окна состоят из коробок и остекления и представляют собой одинарную конструкцию с одним рядом остекления. В зданиях промышленных предприятий заполнение проемов производится одним или несколькими оконными блоками по высоте и ширине проема.
4.1.12.2 Ворота
Ворота предназначены для проезда средств транспорта и прохода людей и устанавливаются в наружных стенах отапливаемых и неотапливаемых зданий.
Ворота панельной конструкции состоят из рамы, обрамления, одного, двух или нескольких полотен. Рама представляет собой составную конструкцию, выполненную из ригелей и стоек, соединенных болтами. Ригели и стойки изготавливают из гнутых сварных квадратных и прямоугольных профилей. Полотна выполняют из различных материалов: деревянного каркаса с обшивкой водостойкой фанерой, оцинкованной стали толщиной 0,8 мм и т.д.Полотна могут быть разработаны с калиткой и без калиток.
Таблица 19 ворота деревянные
Вид конструкции и эскиз |
Обозначение документации |
Марка |
Характеристика изделия |
Размеры, мм |
Расход материалов |
Масса, т |
|||
А |
В |
Древесина, м3 |
Сталь, кг минплита м2 |
ДВП |
|||||

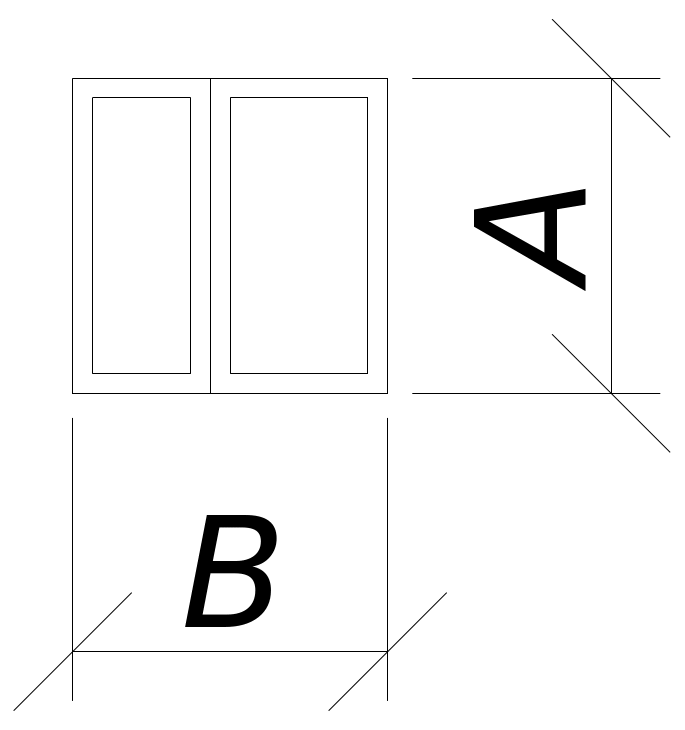

Ворота рас-пашные глухие |
ГОСТ 18853-73 |
ВРГ24-24 |
Ворота распашные глухие с правым открыванием нару- жу, с притвором в четверть, утеплен-ные с двухсторон-ней обшивкой |
2300 |
2350 |
0,188 |
3,045 0,126 |
3,685 |
0,120 |
|
ВРГ30-27 |
2600 |
2950 |
0,246 |
3,819 0,226 |
5,611 |
0,160 |
||
ВРГ30-30 |
2900 |
2950 |
0,269 |
3,819 0,226 |
6,350 |
0,170 |
|||
|
|
|
|
|
|
|
|||

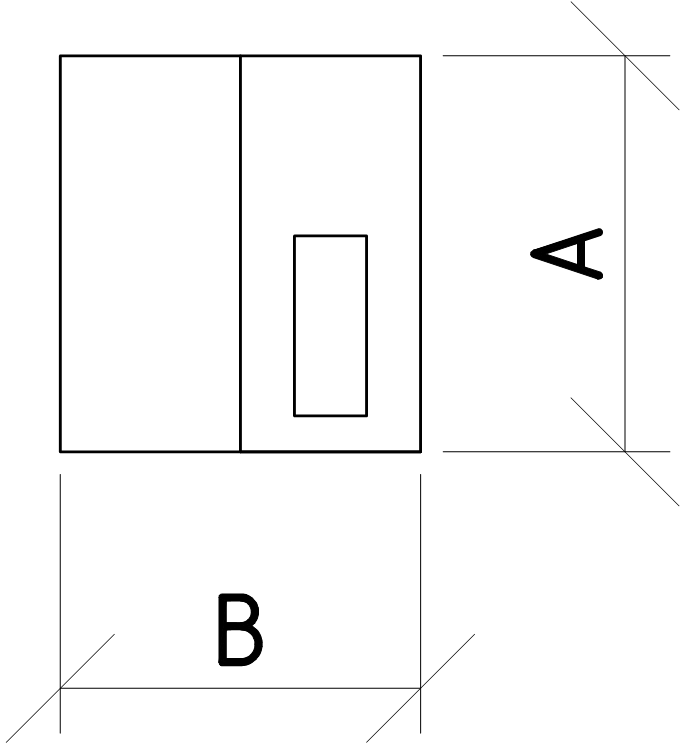

Ворота распаш- ные с калиткой |
ВРГ30-30 |
То же с калиткой |
2900 |
2950 |
0,777 |
7,637 0,403 |
11,157 |
0,480 |
|
|
|
|
|
|
|
|
|
||
Ворота рас-пашные глухие |
Серия 1.435.9-17 Выпуск 3 |
ВР48х54-Д |
Ворота рас-пашные глухие с полотнами из досок, с обрам-лением из уголка |
5400 |
4800 |
1,600 |
448,00 – |
– |
1,250 |
|
ВР42х42-Д |
4200 |
4200 |
1,090 |
381,00 – |
– |
0,926 |
||
ВР36х36-Д |
3600 |
3600 |
0,800 |
340,00 – |
– |
0,744 |
|||
|
|
|
|
|
|
|
|||
Таблица 20 окна деревянные ГОСТ 12506-81
Вид конструкции и эскиз |
Марка |
Характеристика изделий |
Размеры, мм |
Расход материалов |
Масса, т |
||
А |
В |
Древесина, м3 |
Стекло, м2 |
||||

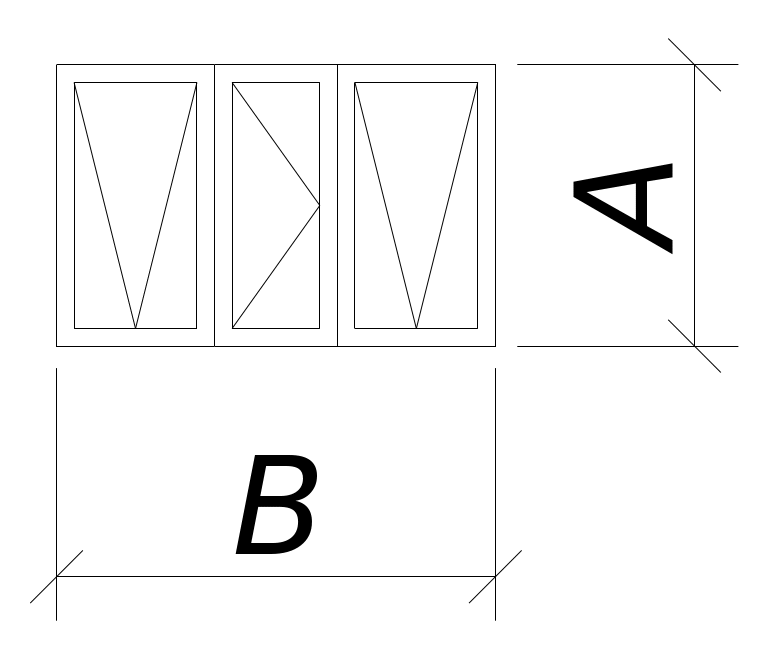

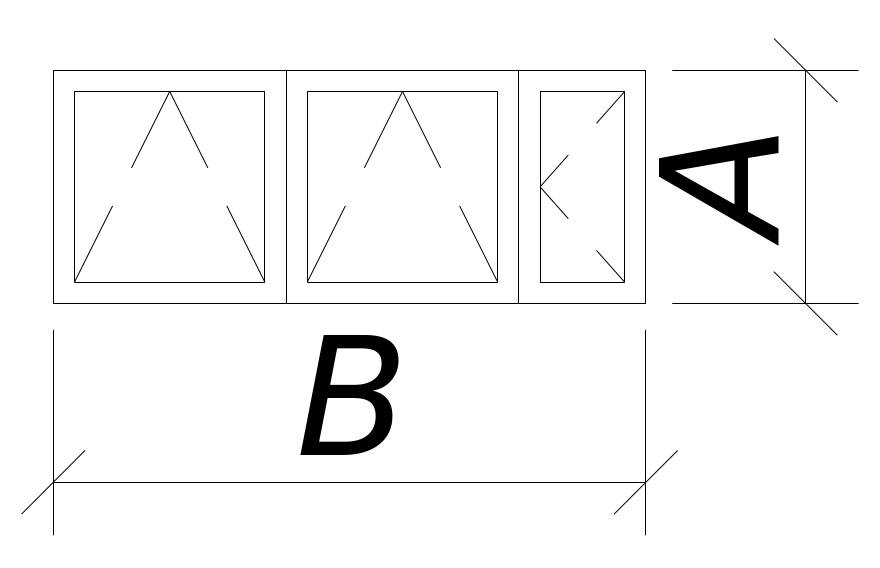

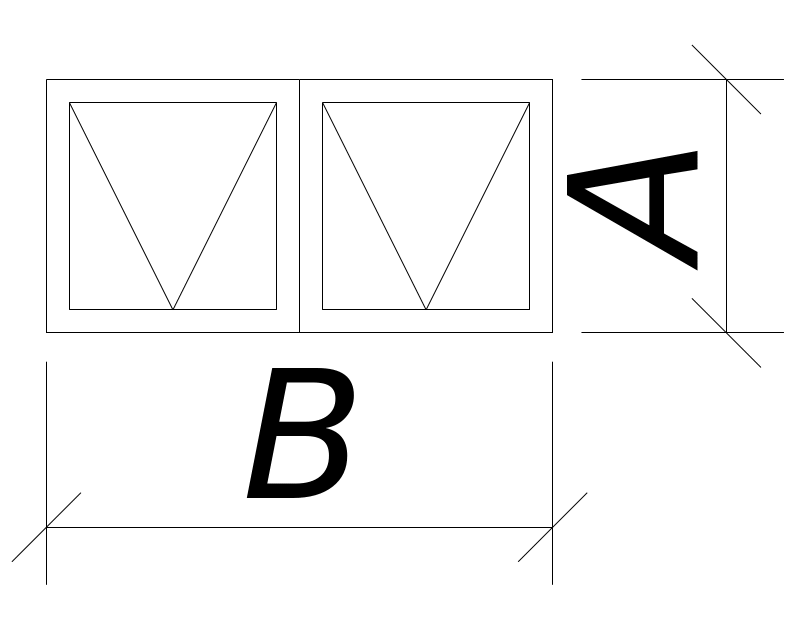

Окна пром. зданий |
ПВД12-18.1 |
Окна спаренные с двумя рядами остекления. Откры-вание вовнутрь |
1160 |
1785 |
0,065 |
3,190 |
0,076 |
|
ПВД18-18.1 |
1760 |
1785 |
0,077 |
4,840 |
0,100 |
|
|

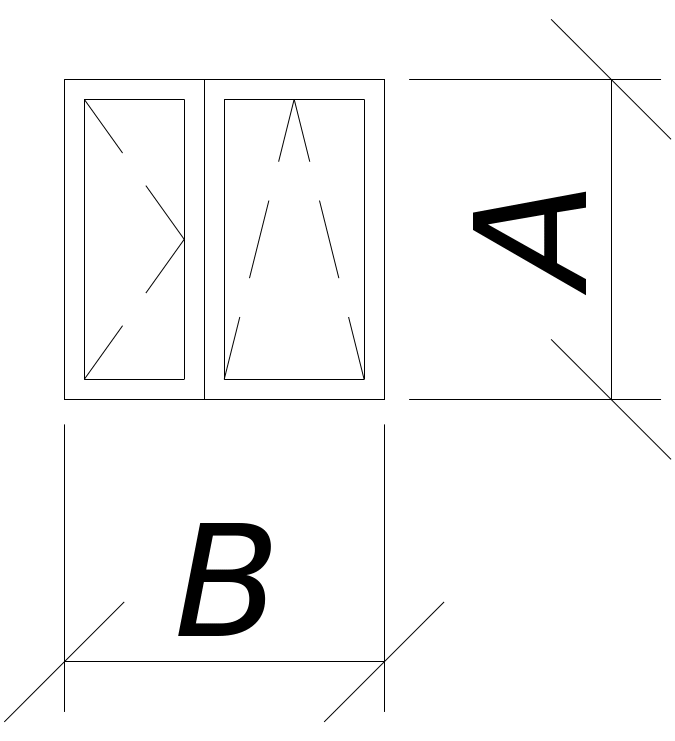

Окна одинарные с одним рядом остекления. Откры- вание наружу |
|
|
|
|
|
|
ПНО12-18.1 |
1170 |
1790 |
0,040 |
1,610 |
0,043 |
||
ПНО18-18.1 |
1770 |
1790 |
0,060 |
2,430 |
0,065 |
||
Окна пром. зданий |
ПВД12-24.1 |
Окна спаренные с двумя рядами остекления. Откры-вание вовнутрь |
1160 |
2360 |
0,070 |
4,200 |
0,089 |
|
ПВД18-24.1 |
1760 |
2360 |
0,88 |
6,400 |
0,123 |
|
|
|
|
|
|
|
||

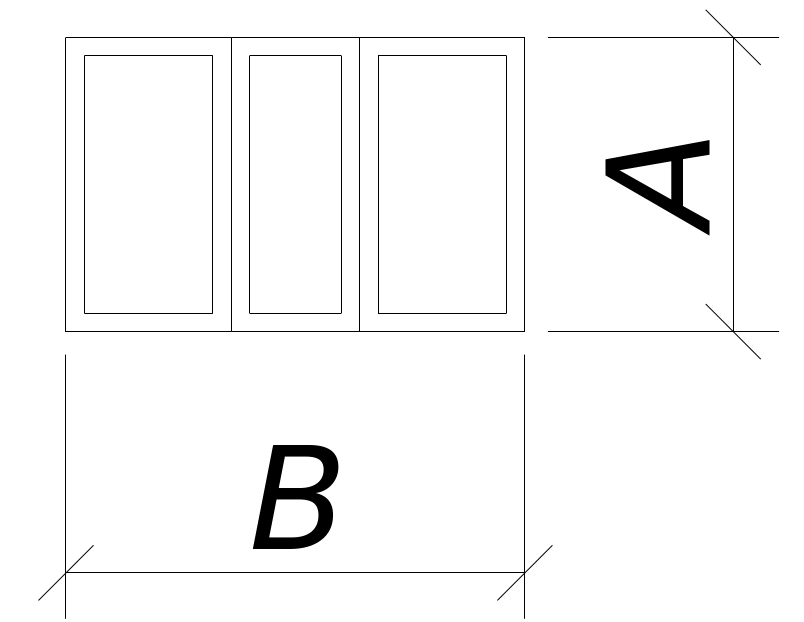

ПГО12-24.1 |
Окна одинарные глухие с одним рядом остекления |
1170 |
2390 |
0,032 |
2,370 |
0,045 |
|
ПГО18-24.1 |
1770 |
2390 |
0,042 |
2,940 |
0,058 |
||
Окна пром. зданий |
ПВД12-30.2 |
Окна спаренные с двумя рядами остекления. Откры-вание вовнутрь |
1160 |
2945 |
0,113 |
5,260 |
0,129 |
|
ПВД12-30.1 |
1160 |
2945 |
0,095 |
5,260 |
0,117 |
|
ПВД18-30.1 |
1760 |
2945 |
0,120 |
7,980 |
0,161 |
||
|
|
|
|
|
|
||
Окна пром. зданий |
ПНО18-30.1 |
Окна одинарные с одним рядом остекления. Откры- вание наружу |
1770 |
2966 |
0,085 |
4,040 |
0,098 |
|
ПНО12-30.1 |
1170 |
2966 |
0,032 |
2,670 |
0,048 |
|
|
|
|
|
|
|
||

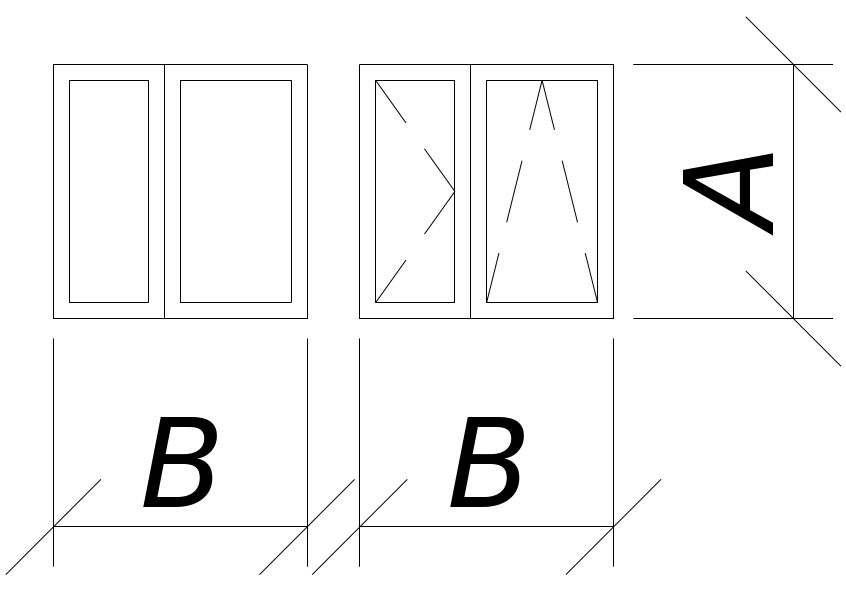

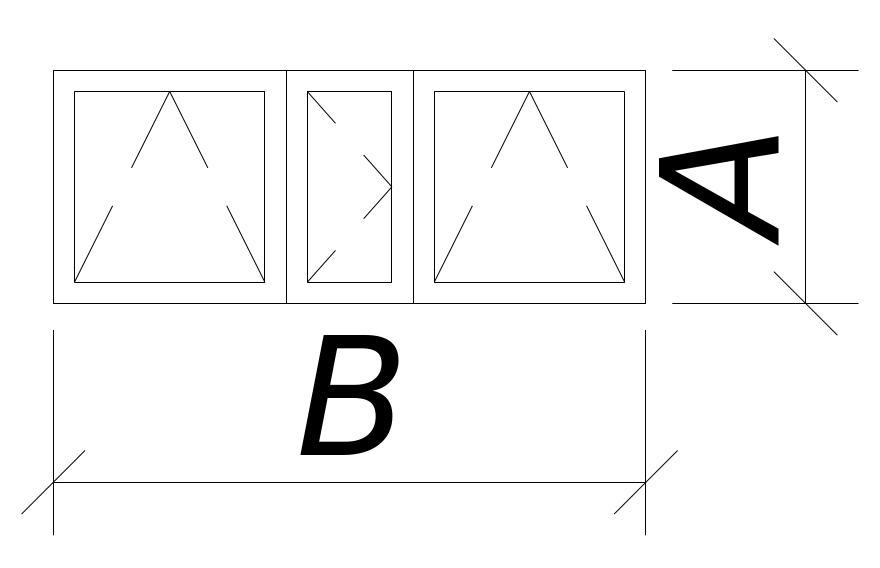

Окна пром. зданий |
ПВД12-30.3 |
Окна спаренные с двумя рядами остекления, с правым рас-положением узкой створки. Открывание вовнутрь |
1160 |
2945 |
0,095 |
5,260 |
0,117 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||

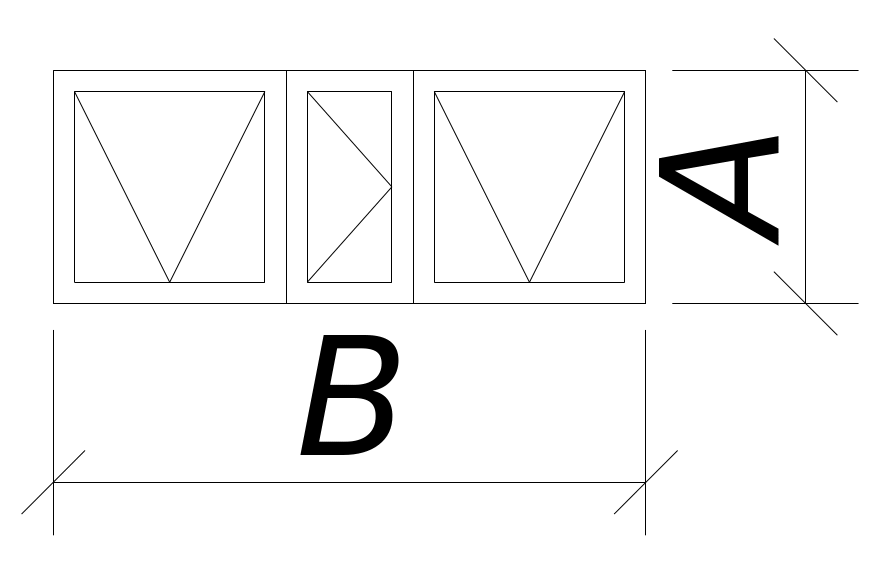

Окна пром. зданий |
ПНД12-24.1 |
Окна спаренные с двумя рядами остекления. Откры-вание наружу |
1170 |
2390 |
0,070 |
4,300 |
0,090 |
|
ПНД18-24.1 |
1770 |
2390 |
0,070 |
6,520 |
0,112 |
|
ПНД12-18.1 |
1170 |
1790 |
0,053 |
3,220 |
0,068 |
||
ПНД18-18.1 |
1170 |
1790 |
0,078 |
4,880 |
0,101 |
||
|
|
|
|
|
|
||
Окна пром. зданий |
ПНД18-30.1 |
1770 |
2966 |
0,099 |
8,080 |
0,148 |
|
|
ПНД18-30.2 |
1770 |
2966 |
0,120 |
8,080 |
0,162 |
|
ПНД12-30.1 |
1170 |
2966 |
0,063 |
5,340 |
0,096 |
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
Продолжение таблицы 20 окна деревянные ГОСТ 12506-81
Вид конструкции и эскиз |
Марка |
Характеристика изделий |
Размеры, мм |
Расход материалов |
Масса, т |
||
А |
В |
Древесина, м3 |
Стекло, м2 |
||||
Окна пром. зданий |
ПВД18-30.2 |
Окна спаренные с двумя рядами остекления. Откры-вание вовнутрь |
1760 |
2945 |
0,141 |
7,980 |
0,175 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Окна пром. зданий |
ПНО12-24.1 |
Окна одинарные с одним рядом остекления. Откры- вание наружу |
1170 |
2390 |
0,040 |
2,150 |
0,049 |
|
ПНО18-24.1 |
1770 |
2390 |
0,028 |
3,257 |
0,051 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Окна пром. зданий |
ПГО12-18.1 |
Окна одинарные глухие с одним рядом остекления |
1170 |
1790 |
0,028 |
1,770 |
0,037 |
|
ПГО18-18.1 |
1770 |
1790 |
0,028 |
2,680 |
0,046 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Окна пром. зданий |
ПГО12-30.1 |
1170 |
2966 |
0,042 |
2,940 |
0,058 |
|
|
ПГО18-30.1 |
1770 |
2966 |
0,049 |
4,440 |
0,077 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
||
|
|
|
|
|
|
||
Таблица 21 окна стальные с одинарными переплетами
Вид конструкции и эскиз |
Обозначение документации |
Марка |
Размеры, мм |
Расход материалов |
Масса, кг |
||
L |
H |
Бетон, м3 |
Сталь, кг |
||||

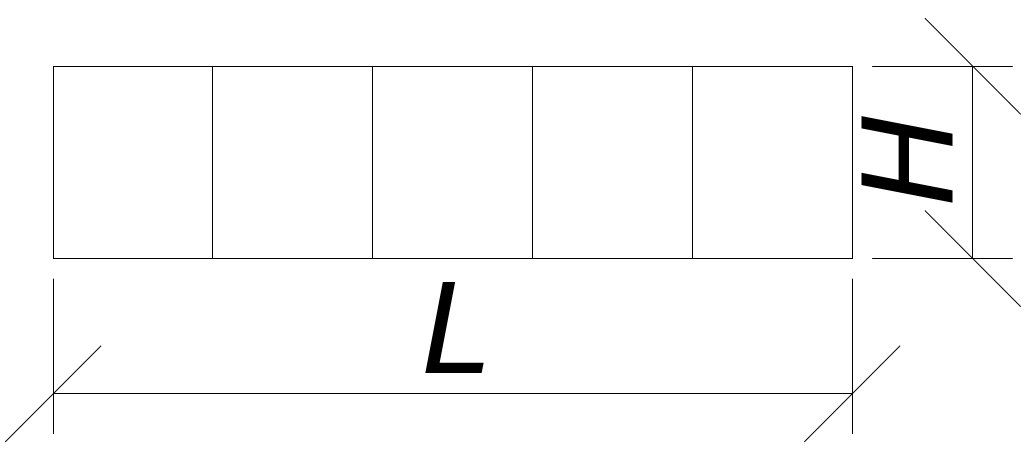

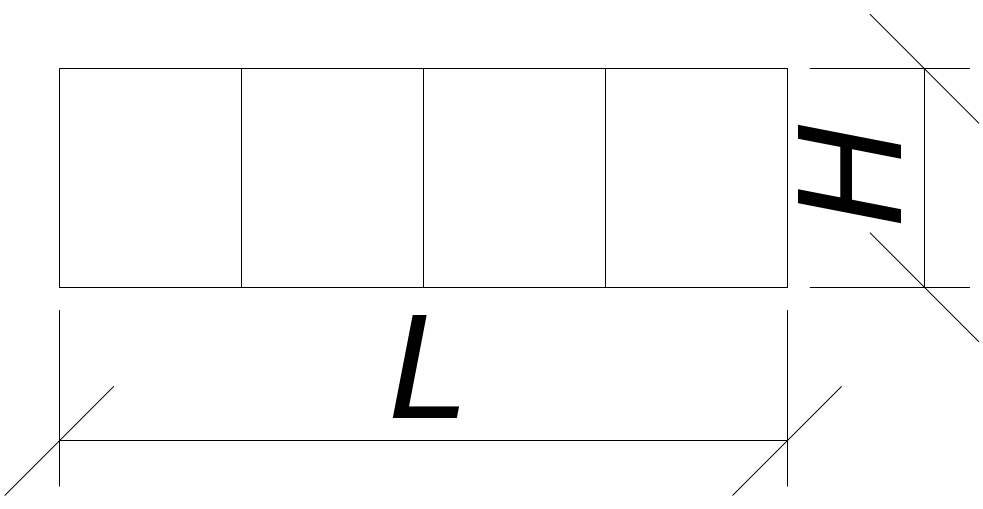

(переплеты глухие) |
Серия 1.436.3-21 выпуск 1 выпуск 2 |
ОГД48.12-1 |
4786 |
1145 |
– |
42,5 |
97 |
|
ОГД48.12-2 |
– |
42,5 |
153 |
|||
ОГД48.18-1 |
1745 |
– |
51,0 |
135 |
|||
ОГД48.18-2 |
– |
51,0 |
222 |
||||
(переплеты глухие) |
ОГД60.12-1 |
5976 |
1145 |
– |
52,5 |
121 |
|
|
ОГД60.12-2 |
– |
52,5 |
191 |
|||
ОГД60.18-1 |
1745 |
– |
62,5 |
168 |
|||
ОГД60.18-2 |
– |
62,5 |
278 |
||||

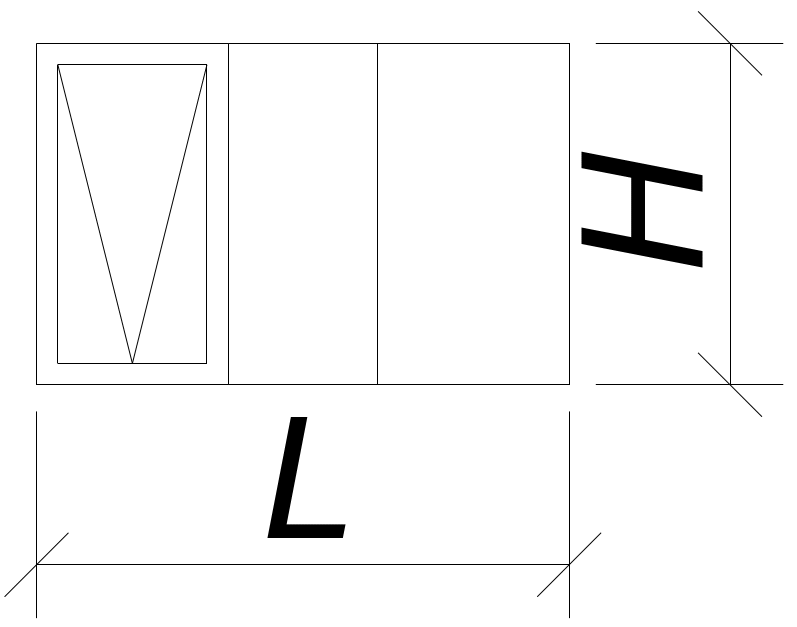

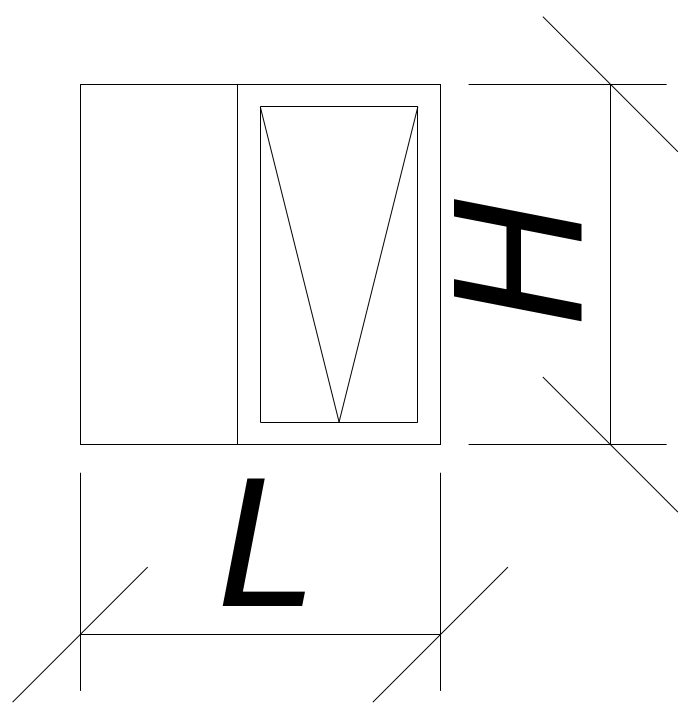

(переплеты открывающиеся) |
ОГД20.12-1 |
1956 |
1145 |
– |
36,5 |
59 |
|
|
ОГД20.12-2 |
– |
36,5 |
79 |
|||
ОГД20.18-1 |
1745 |
– |
46,0 |
80 |
|||
ОГД20.18-2 |
– |
46,0 |
113 |
||||
(переплеты открывающиеся) |
ОГД20.12-1 |
1956 |
1145 |
– |
45,5 |
80 |
|
|
ОГД20.12-2 |
– |
45,5 |
112 |
|||
ОГД20.18-1 |
1745 |
– |
56,0 |
109 |
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
