4.1.7.1.1 Фермы подстропильные железобетонные. Серия пк-01-110/81. Выпуск 1.
Подстропильные фермы пролетом 12 м предназначены для покрытий промышленных зданий со скатной кровлей при пролете стропильных ферм до 24 м. Фермы применяются в зданиях: с фонарями, с плитами покрытия шириной 1,5 и 3,0 м, без подвесных кранов и с подвесными кранами грузоподъемностью до 5 т, а также мостовыми кранами грузоподъемностью до 50 т (рисунки 15, 16).
Фермы имеют горизонтальный нижний и ломаный верхний пояса. В опорных частях фермы и в ее среднем нижнем узле предусмотрены площадки для опирания стропильных ферм. Стойки у опор, изготавливаемые совместно с фермой, предназначены для опирания плит покрытия.
Фермы, устанавливаемые у торцевых стен и у температурных швов, делают на 100 мм короче.

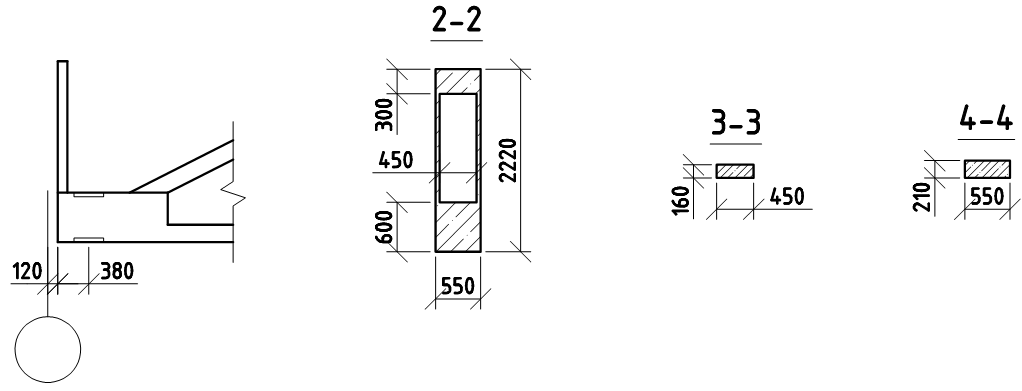

Опорная часть
укороченной Фермы

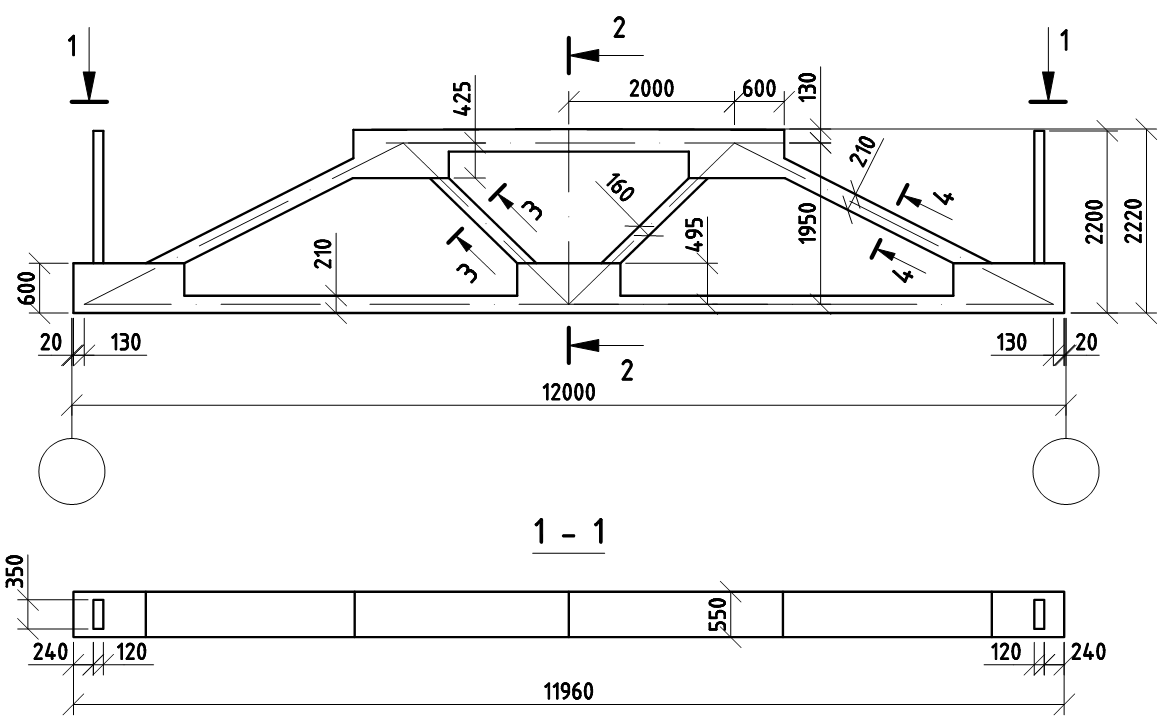

Рисунок 23 - Подстропильные фермы для зданий со скатной кровлей.
Марка 1ФПС12-1АIIIв (рядовая L=11960)
Масса, т = 11,3
Сталь, кг = 799
Бетон, м3 = 4,5
Марка 2ФПС12-4АIIIв (торцевая укороченная L=l1860), масса рядовых ферм 11,3 т, укороченных - 11,0 т
Масса, т = 11,0
Сталь, кг = 1137
Бетон, м3 = 4,4
4.1.7.1.2 Фермы подстропильные железобетонные. Серия 1.463л-4/в7. В.1.
Подстропильные фермы пролетом 12 м предназначены для покрытий отапливаемых и неотапливаемых одноэтажных зданий с малоуклонной кровлей при пролете стропильных ферм 18 и 24 м.
Фермы имеют горизонтальный нижний и ломаный верхний пояса. В опорных частях и в среднем нижнем узле фермы предусмотрены площадки для опирания ферм.
Фермы, устанавливаемые у торцевых стен и у температурных швов, делают на 180 мм короче.
Рисунок 24 - Подстропильные фермы для зданий с малоуклонной кровлей.
Марка 1ФПМ12-1АIIIв (рядовая L=l 1960)
Масса, т = 8,80
Сталь, кг = 632,5
Бетон, м3 = 3,52
Марка 2ФПМ12-2АIIIв (торцевая укороченная L=11780 мм)
Масса, т = 8,75
Сталь, кг = 696,3
Бетон, м3 = 3,5
4.1.8 Железобетонные плиты покрытия
В производственных зданиях массового строительства наиболее часто в качестве несущих элементов покрытий применяют предварительно напряженные железобетонные ребристые плиты. Такие плиты, служащие основанием для рулонной кровли, применяют как при утепленных, так и при холодных покрытиях.
Железобетонные плиты укладывают по поперечным стропильным конструкциям (железобетонным или стальным). При шаге стропильных конструкций 6 м используются плиты 3x6 и 1,5x6 м, а при шаге 12 м- 3x12 и 1,5x12 м. В основном, применяют плиты шириной 3 м, что соответствует расстоянию между узлами ферм.
Опирание всех типов плит на несущие конструкции осуществляется через стальные закладные детали, заделанные по их углам. Опорные детали приваривают сваркой непосредственно к закладным деталям, которые размещают в верхнем поясе несущих конструкций покрытия. Все швы между плитами замоноличиваются раствором или бетоном класса В 12,5 на мелком заполнителе.
Рисунок 25 - Плиты покрытия.

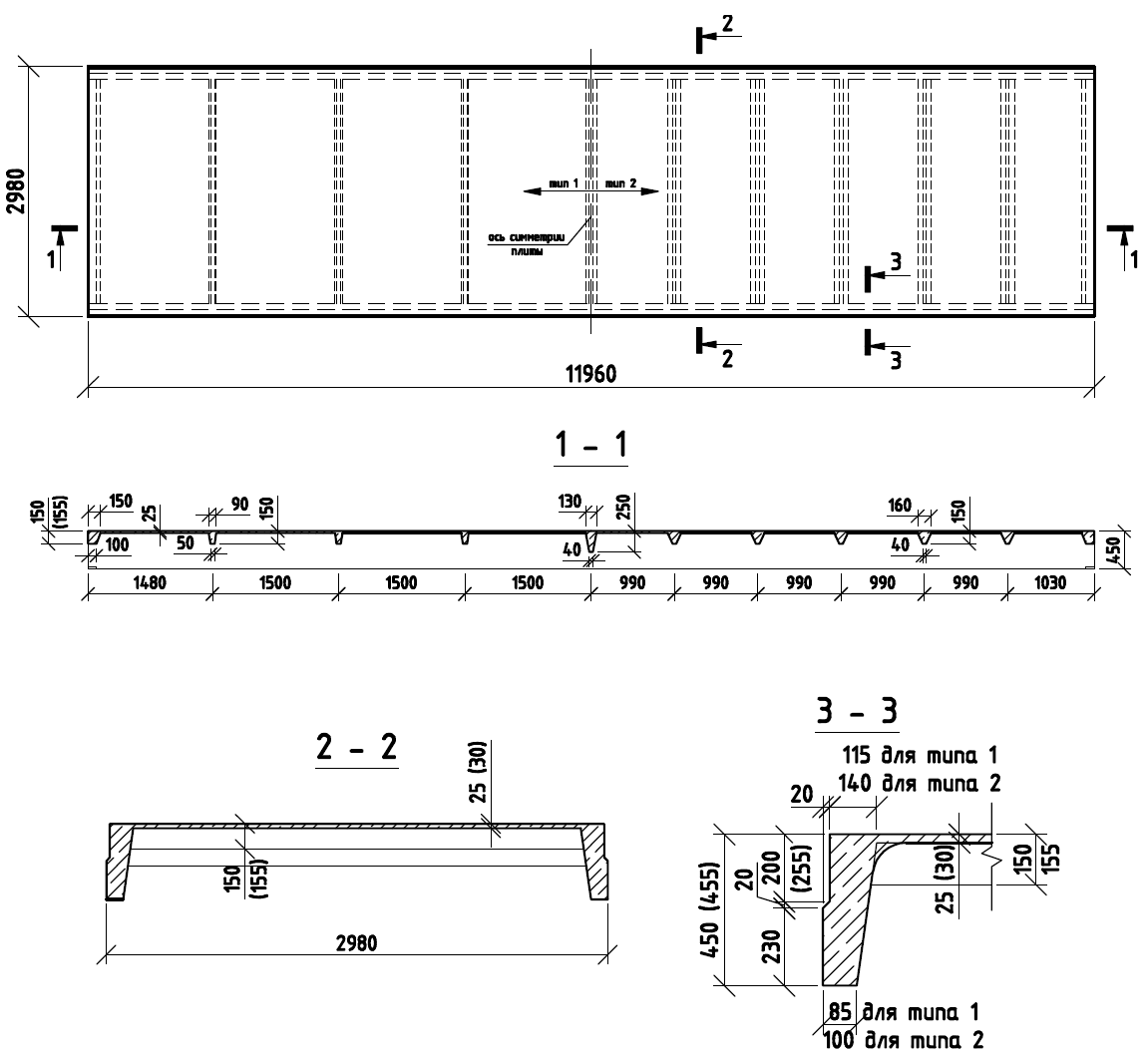

Типа 1ПГ (без проемов в полке плиты) 3x12 м. Шаг поперечных ребер 1,5 м. Серия 1.465.1-3/80. Выпуск 1.
Марка 1ПГ12-6АIIIв-Т (тип 1).
Масса, т = 6,2
Сталь, кг = 379,6
Бетон, м3 = 2,46
Типа 2ПГ (без проемов в полке плиты) 3х12 м. Шаг поперечных ребер 1,0 м. Серия 1.465.1-3/80. Выпуск 5.
Марка 2ПГ12-6АIIIв-Т (тип II)
Масса, т = 7,4
Сталь, кг = 447,6
Бетон, м3 = 2,96

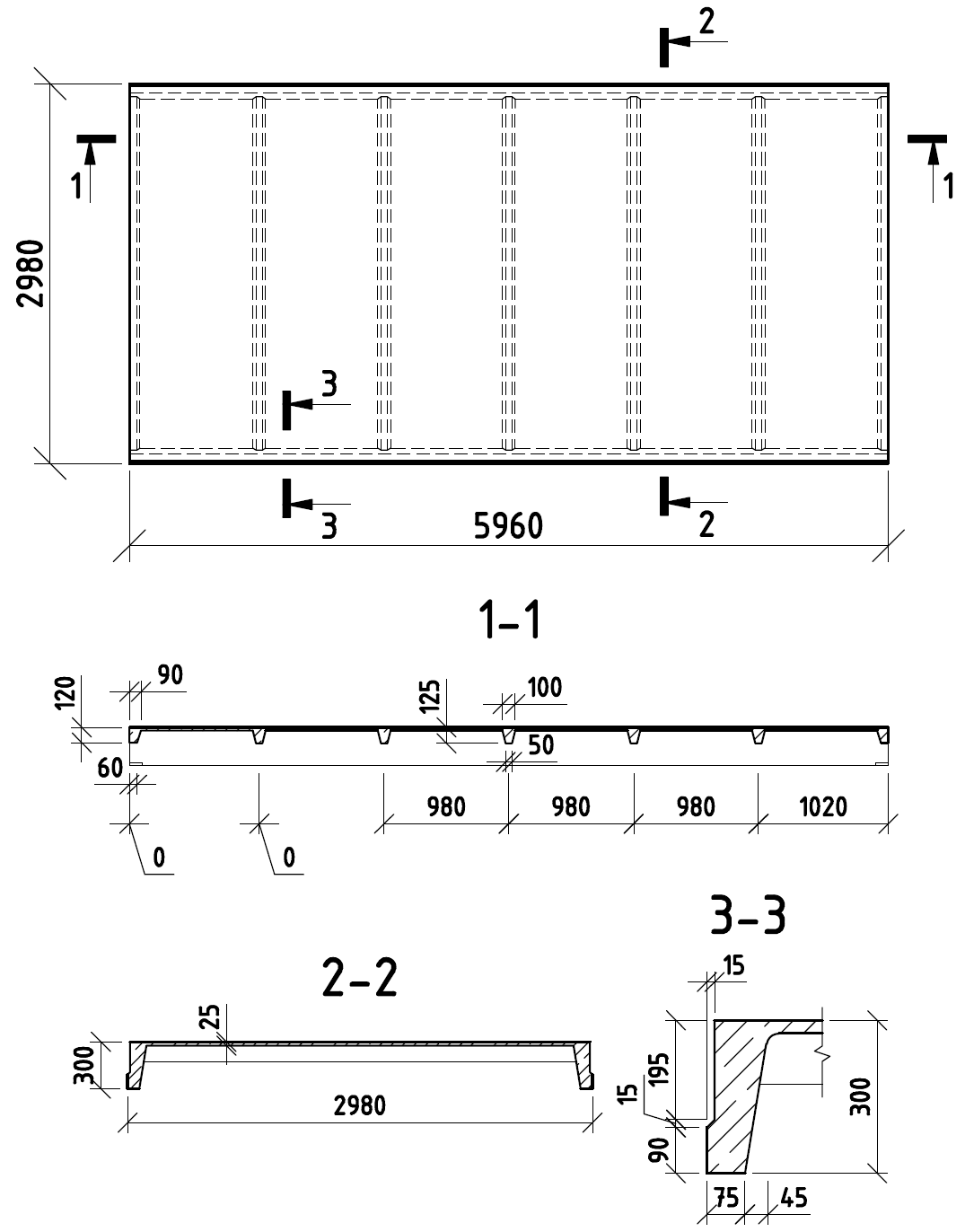

Рисунок 26 - Плиты покрытия типа ПГ (без проемов в полке плиты) 3x6 м. ГОСТ22.701.1-77
Марка ПГ-6АIIIАвТ
Масса, т = 2,65
Сталь, кг = 160,0
Бетон, м3 = 1,07
Сборные железобетонные доборные плиты для покрытий производственных зданий. Серия Б1.266-1
Плоские плиты укладываются в пристенных ендовах и, кроме того, используются в качестве доборных элементов.
Таблица 9 - Сборные железобетонные плиты по серии Б1.266-1
Марка плиты |
Размер плиты, мм |
Бетон, м3 |
Сталь, кг |
Масса, т |
||
L |
H |
B |
||||
ПСК 10.30 |
2990 |
50 |
970 |
0,14 |
5,91 |
0,33 |

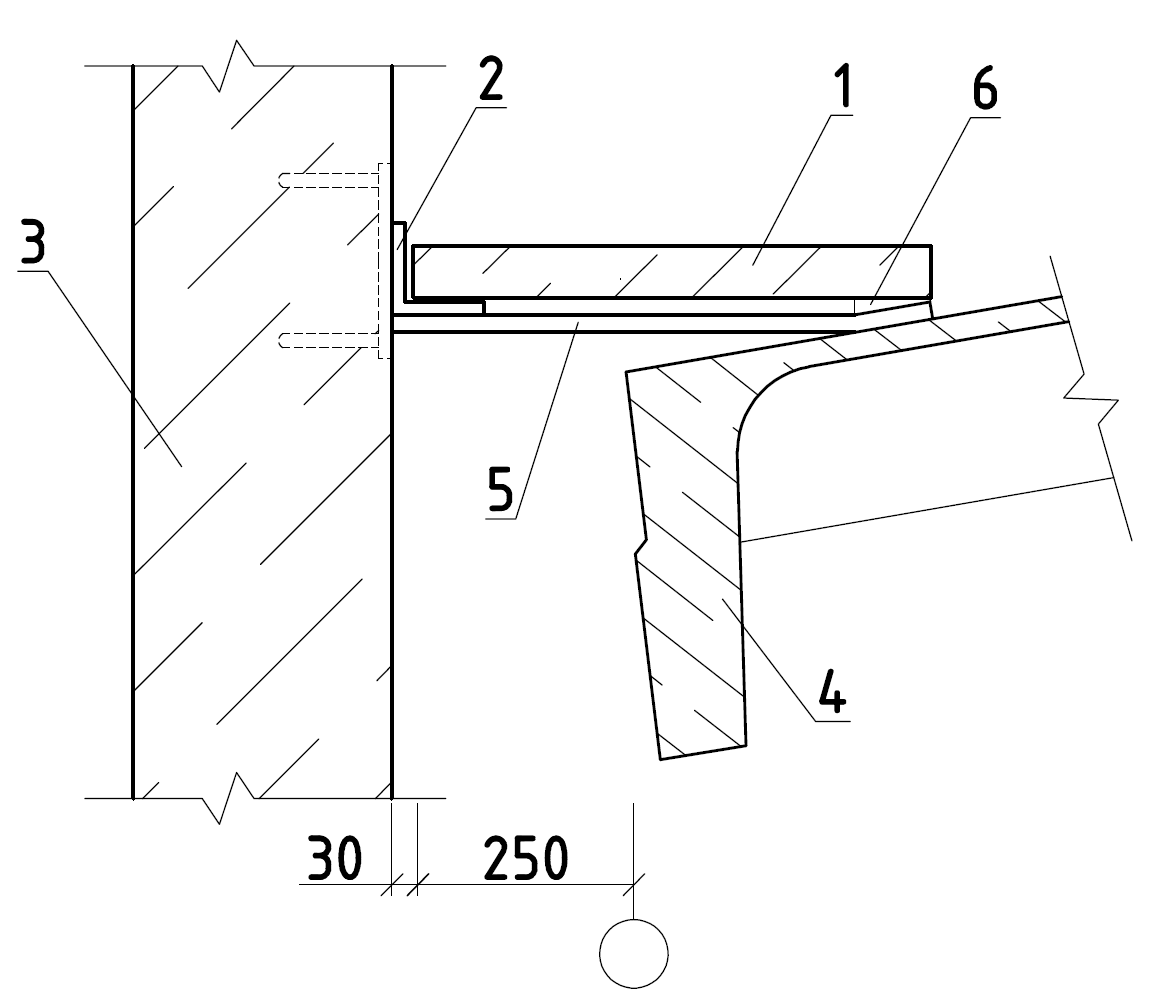

1 - доборная плита покрытия (см. таблицу 5); 2 - стальной уголок 100x100x8 (приварить к закладной детали стеновой панели); 3 - парапетная панель; 4 - железобетонная ребристая плита покрытия; 5 - деталь крепления стеновой панели (стержень диаметром 10 мм); 6 - цементно-песчаный раствор
Рисунок 27 - Установка доборных плит покрытия при привязке колонн каркаса "250" и скатной кровле
