4.1.5.1.4 Фермы стропильные (серия 1.463.1-3/87 выпуск 2).

Предназначены для применения в покрытиях одно-, двух и многопролетных зданий; с пролетом 18 м; бесфонарных; с зенитными и светоаэрационными фонарями шири­ной 6м без подвесного или с подвесным подъемно-транспортным оборудова­нием грузоподъемностью до 5 т.

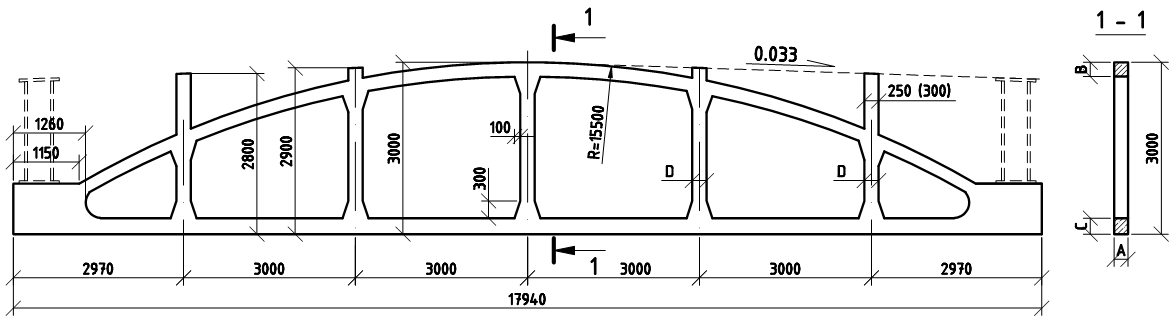

Рисунок 16 - Фермы для скатной кровли.

Марка 2ФБС18-5АШв (шаг ферм 6 м; А=240; В=250; С280; D=250)

Масса, т = 7,7

Сталь, кг = 657,5

Бетон, м³ = 3,1

Марка 4ФБС18-7К7 (шаг ферм 12 м; А=280; В-250; С280; D=250); при кран балках А=280; В=300; С=340; D=300)

Масса, т = 10,5

Сталь, кг = 571,1

Бетон, м³ = 4,2

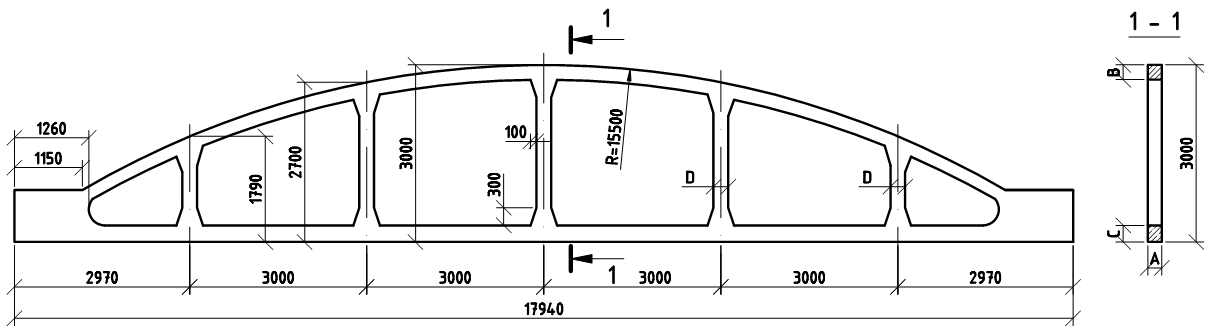

Рисунок 17 - Фермы для малоуклонной кровли.

Марка 2ФБМ18-3АШв (шаг ферм 6 м; А=240; В=250; С=280; D=250)

Масса, т = 8,1

Сталь, кг = 488,9

Бетон, м³ = 3,2

Марка 4ФБМ18-10К7 (шаг ферм 12 м; А=280; В=250; С=280; D=250); при кран балках А=280; В=300; С=340; D=300)

Масса, т = 11,0

Сталь, кг = 932,3

Бетон, м³ = 4,4

4.1.5.1.5 Фермы стропильные (серия 1.463.1-3/87 выпуск 4).

Предназначены для применения в покрытиях одно-, двух- и многопролетных зданий с пролетом 24 м; бесфонарных; с зенитными и светоаэрационными фонарями шириной 6 и 12 м без подвесного и с подвесным подъемно-транспортным оборудованием грузоподъемностью до 5 т.

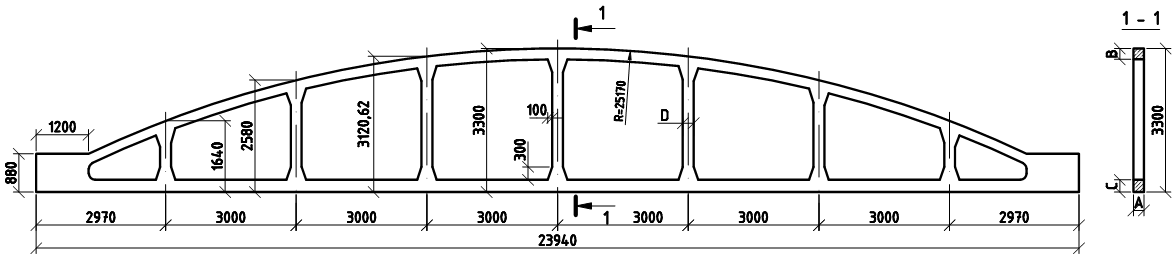

Рисунок 18 - Фермы для скатной кровли.

Марка 3ФБС24-8К7 (шаг ферм 6 м; А=240; В-250; С280; D=250)

Масса, т = 11,7

Сталь, кг = 951,6

Бетон, м³ = 4,7

Марка 5ФБС24-14К7 (шаг ферм 12 м; А-280; В=250; С=280; D=250); при кран балках А=280; В-300; О340; D=300)

Масса, т = 18,2

Сталь, кг = 1356,6

Бетон, м³ = 7,3

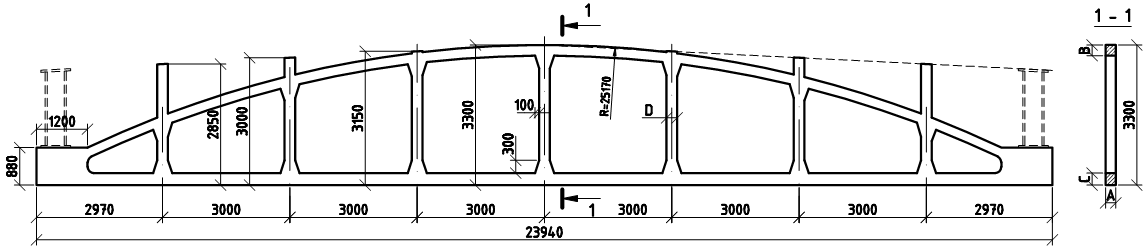

Рисунок 19 - Фермы для малоулонной кровли.

Марка 2ФБМ24-6АШВ (шаг ферм 6 м; А=240; В=250; С=280; D=250)

Масса, т = 11,0

Сталь, кг = 1099,4

Бетон, м³ = 4,4

Марка 5ФБМ24-14К7 (шаг ферм 12 м; А=280; В=250; С280; D=250); при кран балках А=280; В-300; С340; D=300)

Масса, т = 19,0

Сталь, кг = 1385,4

Бетон, м³ = 7,6

4.1.6 Стальные стропильные конструкции

Стальные стропильные конструкции одноэтажных промышленных зданий изготавливаются одного вида: стропильные фермы. Ферма представляет собой сквозную (решетчатую) несущую конструкцию, образованную из отдельных стальных стержней, соединенных в узлах на сварке с помощью фасонок. Чаще всего стержни ферм образуются из парных прокатных уголков, расположенных с зазором, определяемым толщиной фасонок. Расстояние между узлами верхнего пояса ферм (3 м) равно ширине железобетонных плит покрытия. Фермы пролетами 24, 30 и 36 м имеют посередине монтажный стык.

Для крепления ферм на колонны устанавливаются отдельно изготовляемые опорные стойки двутаврового сечения. Ферма прикручивается к опорным стойкам на болтах. Ширина стоек разных марок для крайних и средних рядов подобрана так, что при всех вариантах опирания ферм на колонны конструктивная длина ферм всегда на 400 мм меньше ширины пролета.

В отдельных случаях, когда необходимо жесткое соединение фермы со стальной колонной, высоту колонны увеличивают на высоту, равную высоте фермы. Нижний опорный узел фермы опирается на столик, приваренный к колонне, ферма соединяется с колонной болтами.
