Тема 2. Геологические карты, разрезы, колонки.
Геологическое строение поверхности Земли и верхней части земной коры на ту или иную глубину отображают на геологической карте.
Геологическая карта строится на топографической основе. Контурами, индексами, цветовой окраской и штрихами на ней показывают распространение на земной поверхности и условия залегания обнаженных горных пород, различных возраста и состава.
Так как практически вся поверхность суши покрыта маломощными образованиями четвертичного возраста (элювиальными, делювиальными и др.), изобразить на карте распространение более древних пород можно путем снятия четвертичных образований. Поэтому геологические карты строят обычно со снятым четвертичным покровом. Если необходимо показать распространение четвертичных отложений (в случае их большой мощности или наличия в них полезных ископаемых), строят специальные карты четвертичных отложений.
Кроме собственно геологической карты, строят и другие типы геологических карт в зависимости от того, какие особенности геологического строения хотят на них отразить - например, карты полезных ископаемых, литологические (отображающие распространение пород разного состава), тектонические карты, на которых показывают основные структурные элементы земной коры и разрывные нарушения пород, и др.
На геологической карте состав осадочных пород, вулканогенных и метаморфических пород обозначают штриховыми знаками, их возраст – различным цветом фона. Состав интрузивных и некоторых вулканических пород показывают цветом и буквами, а возраст – геологическим индексом.

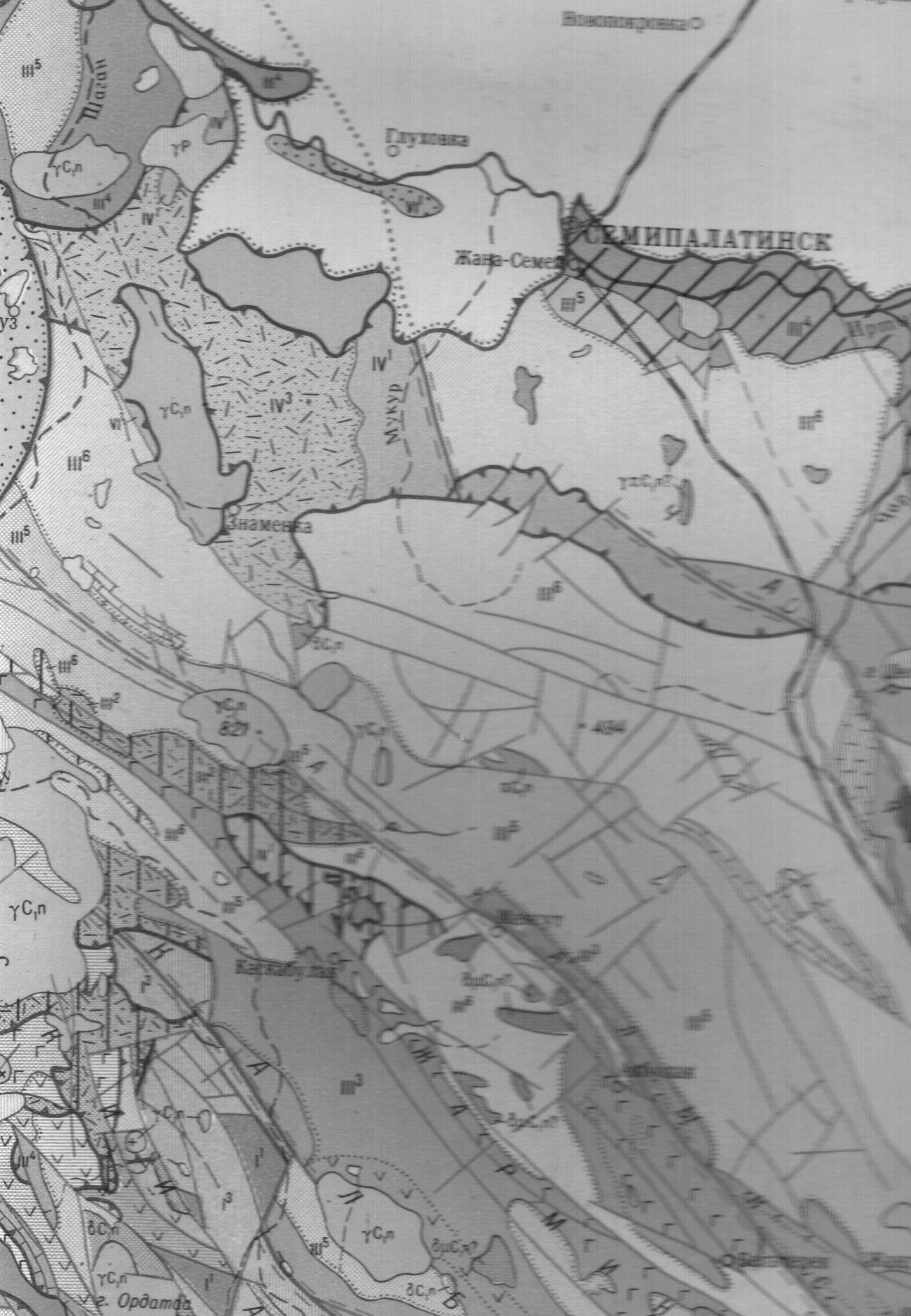

Фрагмент геологической карты Казахстана
Кроме цветовой окраски, возраст слоев указывают индексом.
Для осадочных пород перед возрастным индексом буквенными обозначениями указывают их происхождение, например т - морские, с - континентальные, gl - ледниковые, al- аллювиальные, е - элювиальные, d- делювиальные, и т.д.
Границы между слоями пород различного возраста и состава на карте имеют вид извилистых линий. Складчатые формы залегания горных пород показывают в виде извилистых замкнутых контуров. Разрывные нарушения (выход сместителя на поверхность Земли) - в виде утолщенных черных линий. Границы одних и тех - же слоев, примыкающих к линии тектонического нарушения с разных сторон, обычно смещены.
Масштаб геологических карт зависит от их назначения. По назначению, а следовательно, и по масштабам выделяются четыре группы карт:
обзорные (мелкомасштабные, от 1:500000 и мельче) - дают общее представление о геологическом строении большой территории, например Европейской части России;
среднемасштабные (1:200000, 1:100000) - служат для изображения основных черт геологического строения отдельных территорий; крупномасштабные (1:50000, 1:25000) - отображают геологическое строение отдельных площадей, перспективных в отношении месторождений полезных ископаемых;
детальные (1:10000 и крупнее) - составляются для участков отдельных месторождений полезных ископаемых.
Для средне-, крупномасштабных и детальных карт составляют геологические разрезы и стратиграфические колонки.
Геологический разрез (геологический профиль) представляет собой графическое изображение вертикального сечения земной коры на ту или иную глубину от ее поверхности. На геологических разрезах показывают условия залегания слоев горных пород различного возраста и состава, формы интрузивных или эффузивных тел, характер складчатых и разрывных нарушений. Геологические разрезы составляют по определенным линиям, которые проводят на геологической карте. Направление линий разрезов выбирается такое, чтобы получить наиболее полное представление о геологическом строении территории.
Для составления разрезов используют геологическую карту, данные буровых скважин и геофизических исследований. Горизонтальный и вертикальный масштабы геологического разреза должны быть одинаковыми и соответствовать масштабу карты. При горизонтальном залегании слоев вертикальный масштаб может быть более крупным, чем горизонтальный.
Геологические разрезы помещают на одном листе с геологической картой, внизу карты.
Стратиграфическая колонка - это чертеж, на котором специальными условными знаками в принятом масштабе в возрастной последовательности показывают осадочные, вулканические и метаморфические породы, распространенные в пределах изображенной на карте территории. Интрузивные породы на колонке не показывают.
Стратиграфическая колонка к карте является сводной, так как ее составляют на основе сопоставления нескольких стратиграфических колонок, разрезов для разных участков территории, изображенной на карте.
В сводной стратиграфической колонке указывают: слева возраст пород (систему, отдел, ярус) и индекс, справа - мощность выделяемых стратиграфических подразделений, состав пород и встречаемые в породах окаменелости. Стратиграфическую колонку, как и геологические разрезы, помещают на одном листе с геологической картой, слева от нее.
Для отдельных участков изучаемой территории составляют стратиграфические колонки-разрезы (с описанием обнажений пород, керна буровых скважин).
Для участков, на которых распространенные в пределах изучаемой территории отложения представлены наиболее полно и характеризуются наличием ископаемых органических остатков, позволяющих расчленить породы по возрасту, составляют опорные стратиграфические колонки-разрезы.
Очень важным первичным геологическим документом, который служит исходной информацией для составления геологических разрезов и карт, является колонка скважины, составляемая по данным бурения.
Колонку скважины строят в определенном вертикальном масштабе. В ней отмечают глубину кровли и подошвы слоев горных пород, их мощность и возраст, указывают название пород, их минеральный состав, цвет, структуру и текстуру, наличие включений и органических остатков, а также наличие полезных ископаемых и их распределение. Кроме того, в колонке показывают штриховыми знаками состав пород. В колонке отмечают также процент выхода керна и фиксируют отобранные образцы и пробы горных пород.
Геологические карты, разрезы и колонки составляют на основании геологической съемки местности. По результатам описания обнажений горных пород, разведочных выработок (буровых скважин, шурфов, канав, расчисток) при геологической съемке устанавливают и наносят на карты и разрезы, данные о распространении, условиях залегания и составе пород, по окаменелостям определяют их возраст.
Вопросы:
Что изображают на геологической карте?
Какие существуют типы геологических карт по назначению и масштабу?
Как составляют геологические разрезы?
Что указывают в стратиграфической колонке?
