8.6.6 Изготовление составных прогонов.

Составные балки на колодках собирают обычно в вертикальном положении на лежнях или стеллажах. Нижнее бревно балки укладывают на клинья, которыми выгибают бревно, придавая ему проектный строительный подъем. При этом концы бревна закрепляют хомутами. Затем укладывают второе бревно и сразу в двух бревнах размечают положение гнезд для колодок. Разметку следует вести от середины пролета балки к ее концам. После разметки второе бревно снимают и в обоих бревнах выделывают гнезда для колодок, вставляют их в нижнее бревно, после чего второе бревно укладывают на свое место. При трех и более бревен – процесс аналогичен. После врезки колодок и установки прокладок просверливают отверстия и устанавливают стяжные болты.

Более приспособлены для индустриального изготовления составные прогоны на пластинчатых нагелях. Их изготовляют в горизонтальном положении. Брусья прогонов предварительно плотно пристрагивают друг к другу, затем укладывают на специальный станок и стягивают струбцинами. На станке пакету брусьев придают строительный подъем, распирая их в середине пролета клиньями. После выгиба в размеченных местах выбирают гнезда от середины пролета и забивают пластинчатые нагели. Стяжные болты ставят после установки всех нагелей и освобождения балок от распирающих их клиньев.

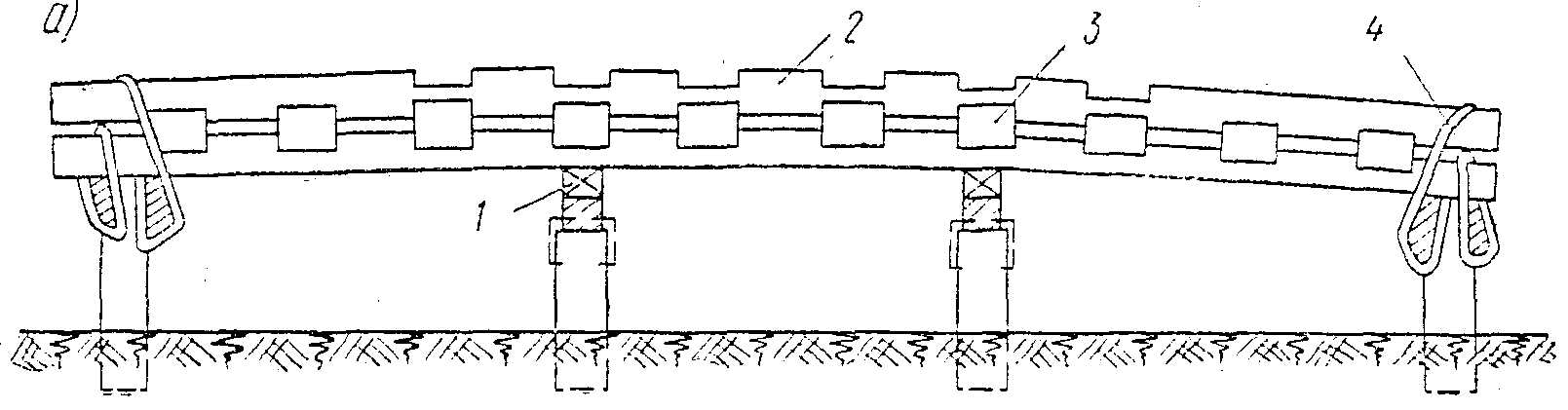

Рис 229. Схемы изготовления составных прогонов:

1 - клинья; 2 — средний брус прогона; З — колодка; 4 — хомут; 5 — струбцина; б — вращающий брус станка; 7 — хомут; 8 прокладки-фиксаторы строительного подъема

Клееные конструкции изготовляют в специальных цехах, обычно имеющих несколько отделений: заготовительное – для раскроя пиломатериала, клеевое – для приготовления клея, сборочное – для склейки и запрессовки деталей, отделение для выдерживания склеенных деталей в течении срока затвердевания.

8.6.7 Устройство опор деревянных мостов.

Рамы для опор, как правило, доставляют в готовом, либо разобранном виде с заводов и полигонов или изготовленные на стройплощадке. Способ установки рам на место зависит от типа опор, местных условий и имеющихся механического оборудования.

На суше обычно работают при помощи стрелового крана. Рамы пространственных опор мостов через глубокие реки удобно предварительно связывать в блоки и устанавливать плавучим краном. В многопролетных мостах небольших пролетов отдельные рамы можно устанавливать стреловым краном с готовой части моста. При большом количестве опор можно применять кабельный кран.

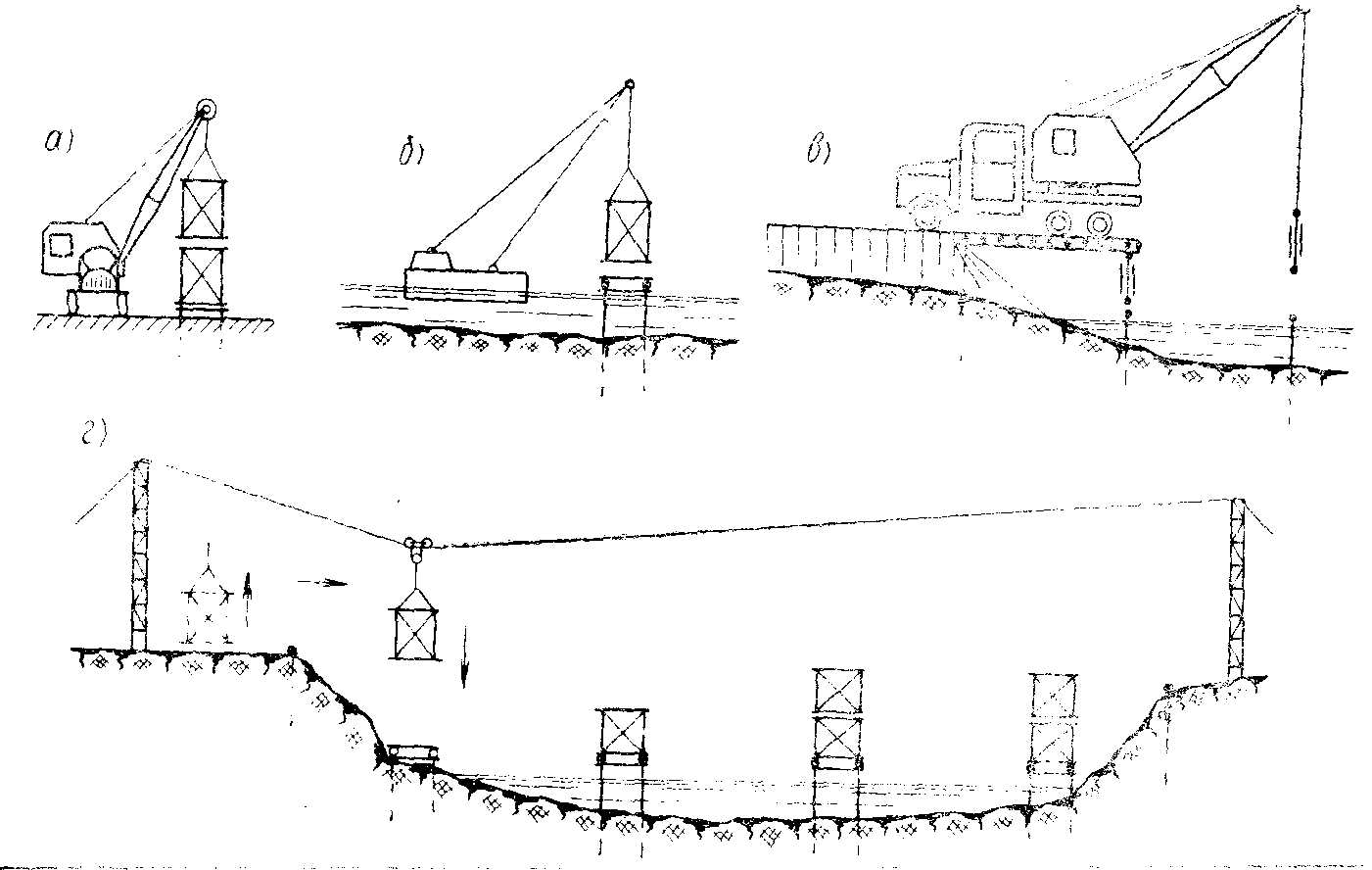

рис. 230. Схема установки рам.

8.6.8 Изготовление и монтаж решетчатых ферм.

Решетчатые фермы изготовляют на специализированных заводах и доставляют на место отдельными элементами, или же плоскостными или пространственными блоками. В случаях, когда место строительства расположено далеко от завода, ПС изготавливают на стройплощадке моста.

Главные фермы изготавливают в вертикальном или горизонтальном положении.

В горизонтальном положении фермы изготавливают на настиле из досок, называемом плазом. На плазе контуры фермы размечают в натуральную величину с учетом строительного подъема и по разметке раскладывают и подгоняют элементы. Собранные фермы поднимают в вертикальное положение и плоскостями или связанными в ПС отправляют для установки на опоры моста.

Сборку ферм в вертикальном положении начинают с нижних поясов. Их выкладывают на клетках из брусьев с клиньями, которые придают поясам необходимое очертание в вертикальной плоскости с учетом строительного подъема. Затем устанавливают элементы нижних связей и переходят к постановке узловых подушек и раскосов. Далее собирают верхние пояса, верхние связи и тяжи главных балок. Собирать конструкции целесообразно портальными кранами, передвигающимися на подмостях по рельсовым путям.

При установке ферм работы непосредственно в пролете сводится до минимума, но требуется мощное монтажное оборудование. Поэтому установку пространственными блоками из двух ферм применяют чаще, чем целыми пролетами, так как вес устанавливаемых конструкций уменьшается. При установке отдельных ферм приходится непосредственно в пролете связывать их между собой горизонтальными и вертикальными связями. При этом способе можно обойтись более легким оборудованием, но темпы работ снижаются, а трудоемкость увеличивается. Целые ПС и блоки в виде спаренных ферм устанавливают на опоры кранами или надвижкой. На сухой пойме или на льду применяются стреловые краны, на глубине плавучие краны. Пролетные строения длиной до 15м удобно устанавливать на опоры стреловыми кранами, перемещающимися по уже смонтированной части моста. При надвижке, для временного опирания перемещаемых ферм в пролете устраивают дополнительные вспомогательные опоры. ПС передвигают на деревянных катках. В пределах насыпи подхода катки перемещаются по лежням, а на опорах по накаточным путям. В качестве тяговой силы используют лебедки с горизонтальными полиспастами.

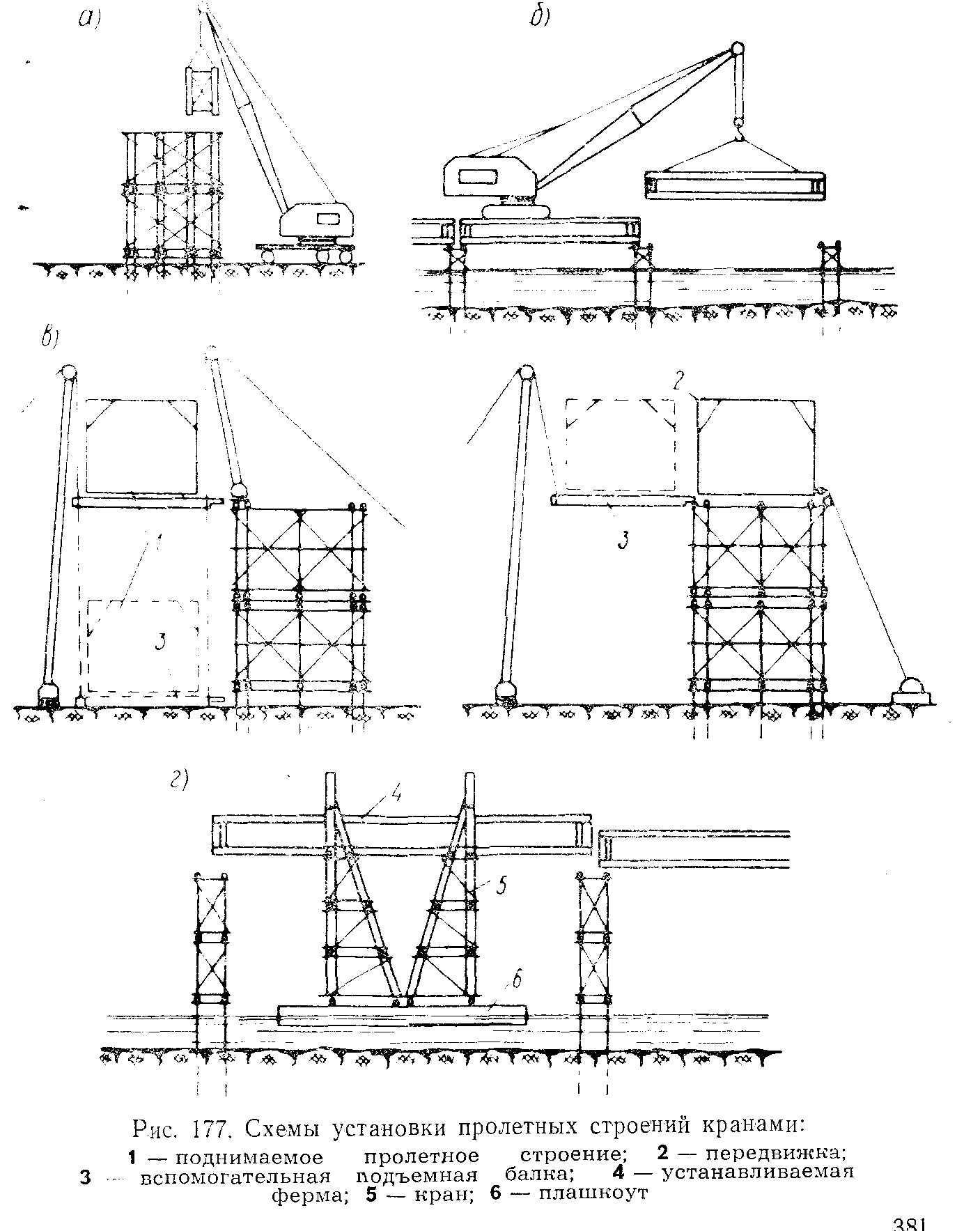

Рис. 231. Схемы установки пролетных строений кранами.

1 – пролетное строение; 2 – передвижка ПС; 3 – вспомогательная подъемная балка; 4 – устанавливаемая ферма; 5 – кран; 6 – плашкоут.

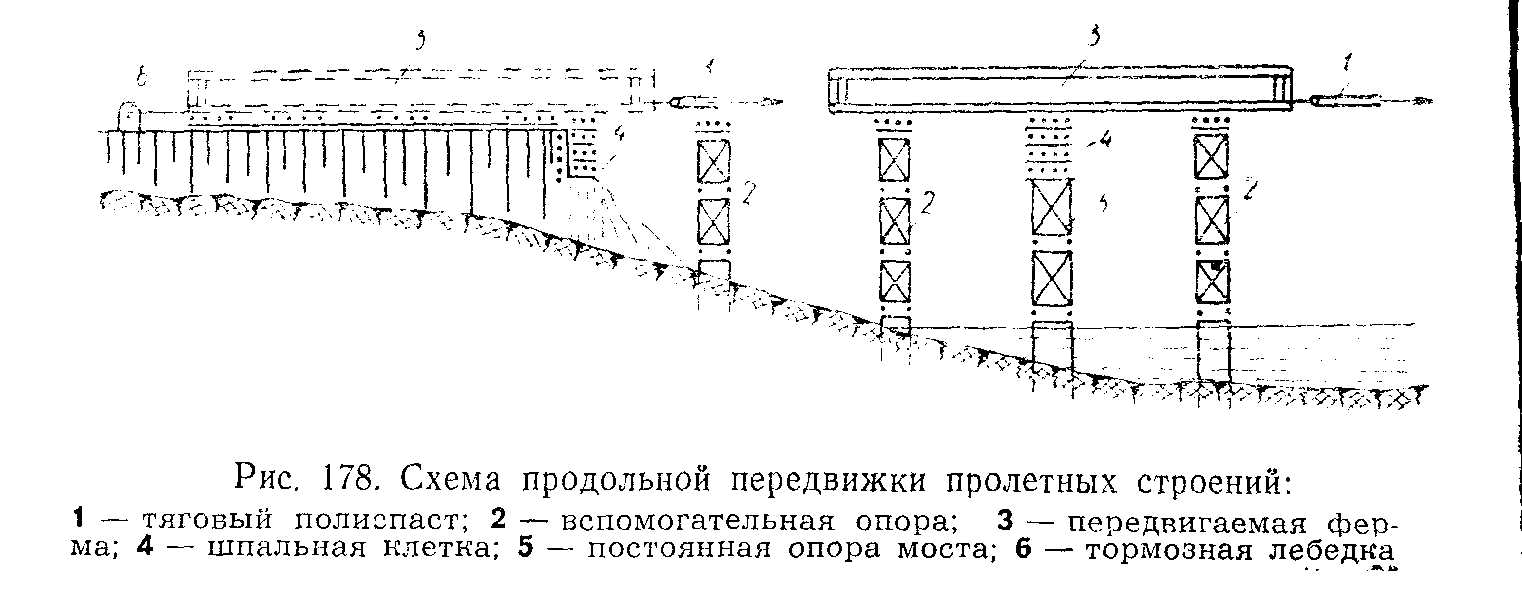

Рис. 232. Схема продольной передвижки пролетных строений.

1 – тяговый полиспаст; 2 – вспомогательная опора; 3 – передвигаемая ферма; 4 – шпальная клетка; 5 – постоянная опора моста; 6 – тормозная лебедка.
